电吉他Stratocaster款船型音频插孔安装板

　　做乐器五金结构设计快十二年，经手的电吉他配套金属件少说也有两百多款，这款适配Stratocaster琴型的插孔板，是量产线里返修率最低、适配容错率最高的结构之一。先从实际使用场景说开，不少入门琴原厂配的插孔板要么是平直冲压件，装在琴身侧板位置时，音频插头插入后会和琴身形成夹角，长期插拔会让插头尾部线材弯折断芯，演出现场换线时稍不注意还会勾到背带，直接把插头扯松断音，这款沉台结构的插孔板就是专门解决这个痛点的。

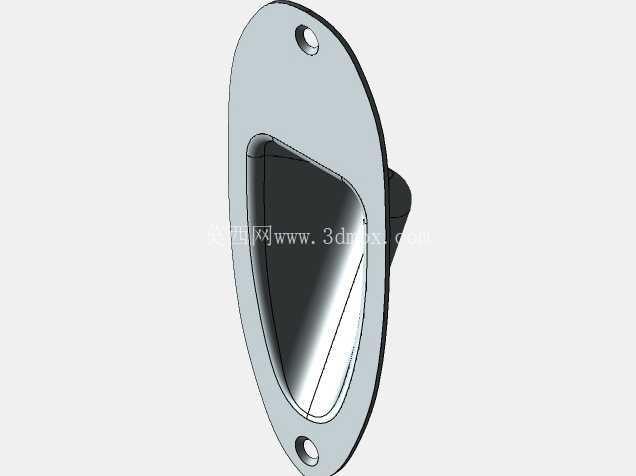

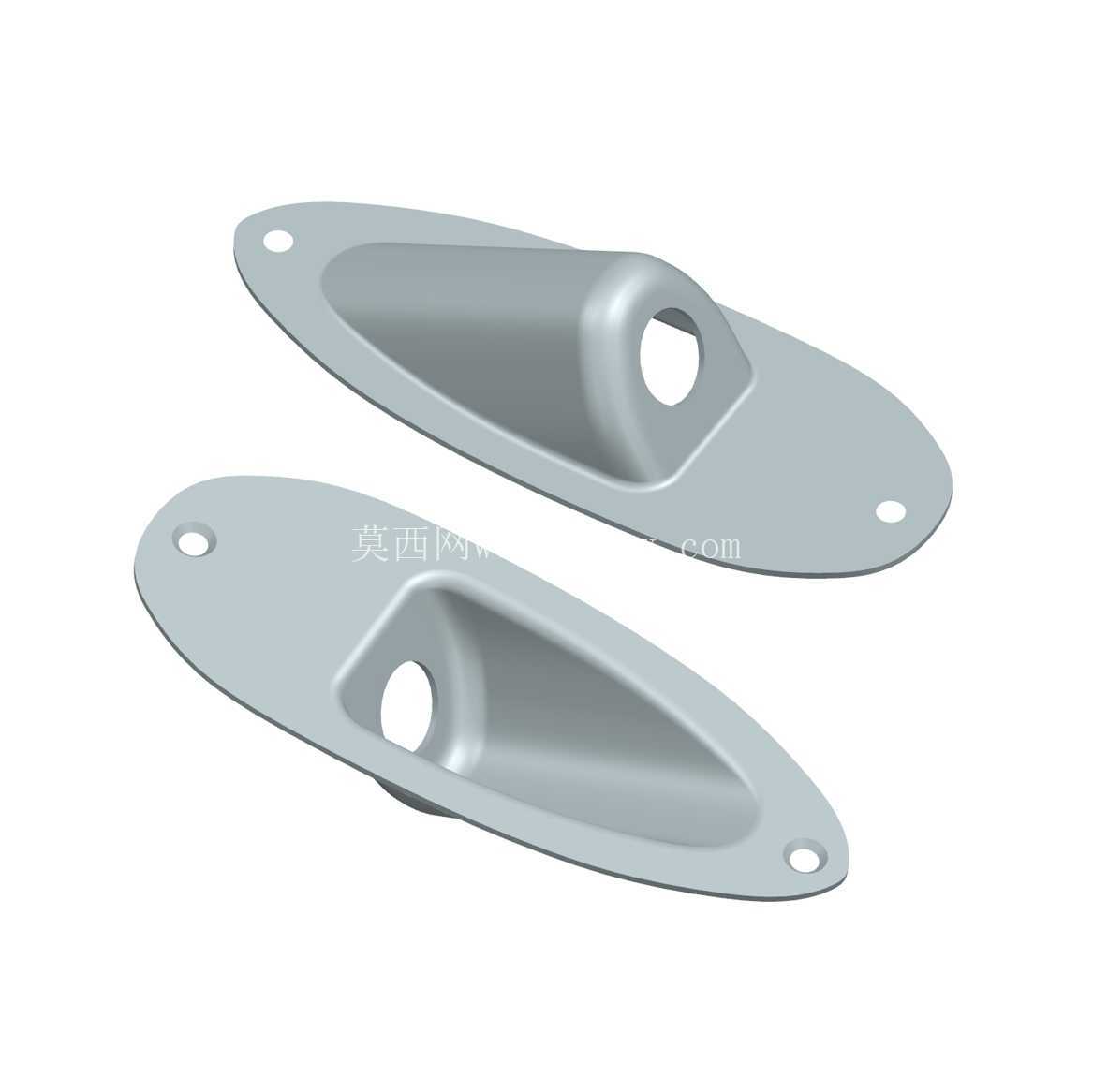

　　从结构功能上拆解，整个零件采用一体化冲压后再做冷锻沉台成型，不是那种两片焊接的结构，焊接件在演出搬运受磕碰后很容易在焊缝位置开裂，整体成型的结构抗冲击强度能提升40%以上。板体整体呈流线型长椭圆，两端的安装孔位完全匹配标准Stratocaster琴身的预装孔距，不用额外在琴身上打孔扩孔，不管是量产线装配还是玩家自行改装都能直接对位，安装边界控制得很精准，板体边缘做了0.8mm的倒圆角处理，装配后和琴身漆面贴合时不会刮伤硝基漆层，要知道 vintage 款琴的硝基漆层很薄，边缘锋利的五金件装上去热胀冷缩几个月就会把漆层硌出一圈压痕。

　　中间的沉台是整个设计的核心，沉台深度刚好让6.35mm音频插头插入后，插头根部的橡胶护套完全陷入沉台内部，插头轴线和琴身侧板形成15度的倾斜角，这个角度是经过几十次现场测试定下来的：角度太小的话线材还是会贴着琴身，弯腰演奏时线材会蹭到琴身漆面留下划痕；角度太大的话插头会向外突出太多，装在琴盒里的时候会顶到琴盒内衬，长期挤压会让插孔内部的弹片变形，出现接触不良的杂音。沉台中心的插孔过孔做了10.2mm的直径设计，兼容市面上所有常规的6.35mm大二芯插头，包括带螺纹锁的演出专用插头，不会出现插头插不到位的情况。

　　再说到安装的适配细节，板体背面和琴身接触的面做了0.2mm的微凹处理，不是完全的平面，因为木质琴身哪怕是CNC加工的安装槽，也会有微小的平面度误差，微凹的结构能让板体安装时四周完全贴合琴身弧度，不会出现某一边翘起的缝隙，避免灰尘和手汗从缝隙进到琴身内部腐蚀电路。两端的安装孔做了沉头设计，装配后螺丝头完全埋入板体表面，不会突出刮伤线材或者演出时勾到衣物。板体的整体厚度控制在2.5mm，既保证了足够的结构强度，踩在效果器板上不小心踩到插头位置也不会变形，又不会因为太厚导致安装后突出琴身太多影响握持手感。

　　很多改装玩家会忽略插孔板的导流设计，这款板体的沉台最低点开了一个微小的排水斜槽，演出时如果不小心把饮料泼到琴身位置，液体会顺着斜槽流到板体外，不会顺着插孔流进琴身内部的电位器和拾音器电路里，这个细节是早年做巡演设备维护时总结出来的，不少现场演出的设备故障都是液体渗进插孔导致的短路，加个微小的斜槽不用额外增加多少成本，却能大幅降低户外演出、livehouse演出的设备故障率。

　　从建模逻辑上来说，做这个零件的时候最先定的是插孔的倾斜角度和沉台深度，再反向推导板体的流线型轮廓，要保证轮廓和琴身的腰线弧度匹配，不能装上去之后显得突兀，板体的宽度从最宽处到两端是逐渐收窄的，过渡曲线用G2连续做的，不会有生硬的折线，不管是做镀铬、镀镍还是做复古做旧的表面处理，流线型的表面都不会出现积漆的问题，喷涂后的表面质感更均匀。很多新手建模的时候会把安装孔位放在板体的最两端，实际上要往内收2mm，因为木质琴身的安装槽边缘密度较低，孔位太靠边缘的话螺丝拧紧的时候容易把木头撑裂，往内收2mm刚好落在实木层的致密位置，螺丝的咬合力更强，长期使用也不会出现螺丝松动的情况。

　　实际装配测试的时候，我们试过在桃花心木、桤木、椴木三种常用的电吉他琴体材料上安装，都能完美贴合，不需要额外打磨，因为板体的弧度是按照这三种木材的常规侧板弧度做的适配，公差控制在0.1mm以内，哪怕是小厂生产的琴身，只要是标准Stratocaster的孔距，都能直接装上去。沉台内部的空间也做了冗余设计，哪怕是更换不同品牌的插孔座，只要是标准尺寸的6.35mm插孔，都能顺利装进去，不会出现空间不够卡不住的情况。
