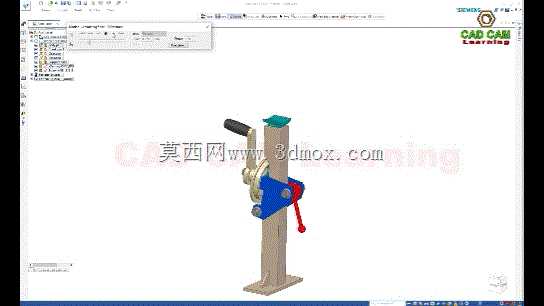

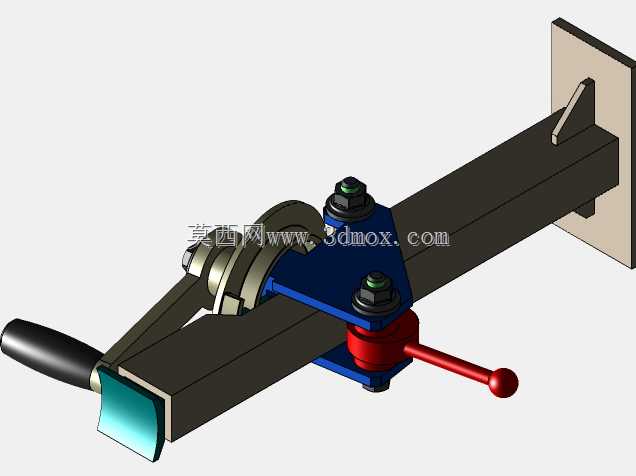

弧形螺旋齿轮手动起升顶升机构

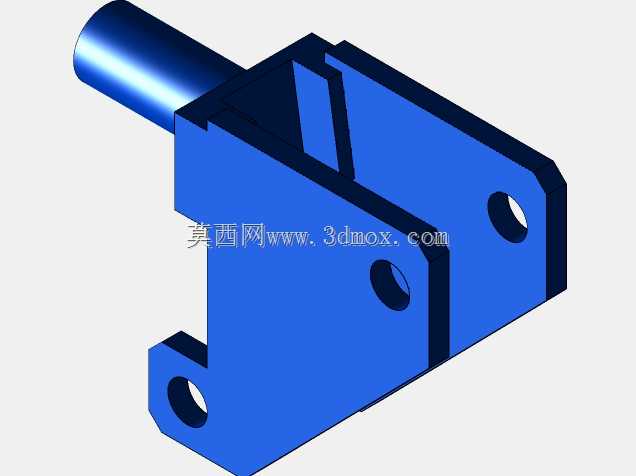

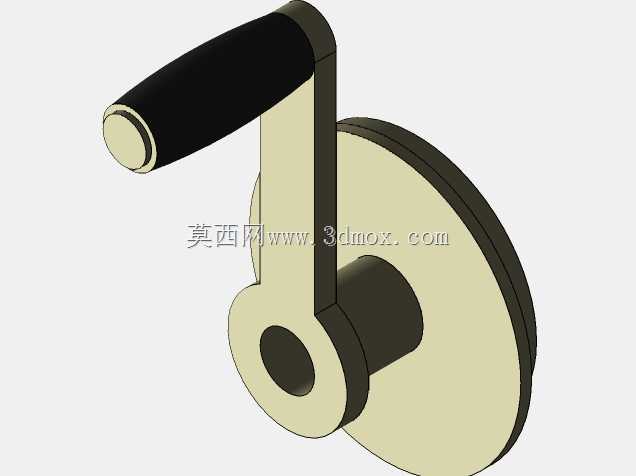

　　这款弧形螺旋齿轮起升机构，核心应用场景覆盖小型设备检修顶升、轻型工装工位高度调节、仓储零散重物短距离抬升等对顶升精度有要求、作业空间受限的手动作业场景，区别于大吨位液压顶升设备，它完全依靠机械齿轮啮合传递动力，不存在液压密封件老化泄漏、低温环境油液黏度变化导致顶升失效的问题，在无电源的野外检修、小型加工车间零散作业场景下适配性极强。从功能特性来看，机构采用弧形螺旋齿轮作为核心传动副，相比普通直齿锥齿轮传动，啮合重合度更高，手动摇转输入时的顿挫感大幅降低，传动过程中齿面受力更均匀，长期使用的齿面磨损速率更低，配合侧边的止动棘爪结构，摇臂停止输入时可自动锁止当前顶升高度，不会出现负载下滑的安全隐患，摇臂采用防滑握柄设计，

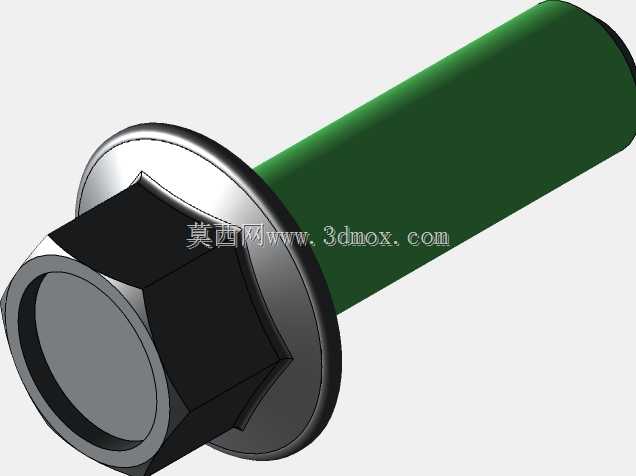

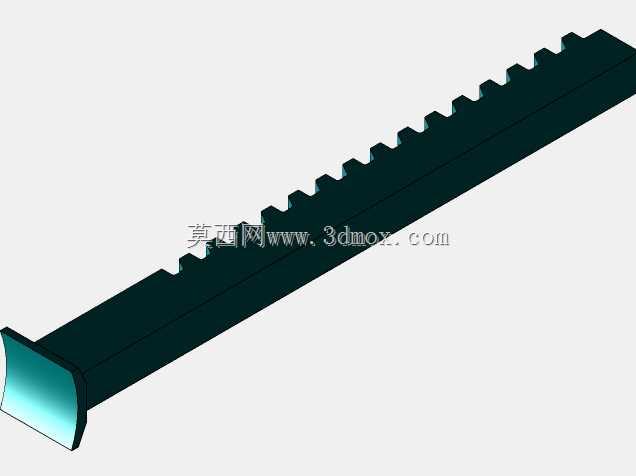

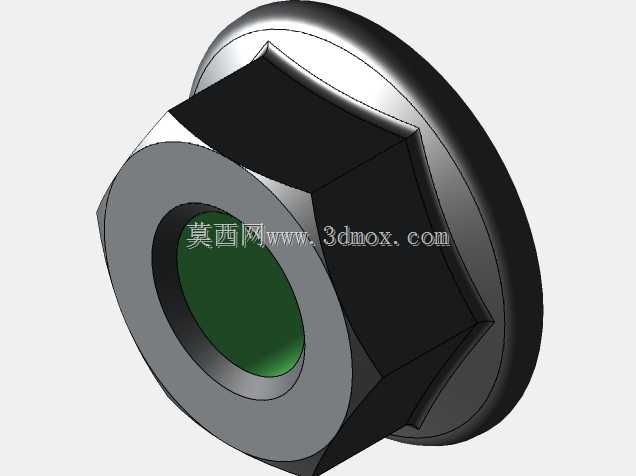

　　操作时施力更顺手，底部的安装底板预留了螺栓固定孔位，可直接固定在作业台面或者移动小车上使用，不需要额外制作复杂的安装基座。设计思路上，整体采用立式同轴布局，将传动齿轮组、升降丝杆、导向立柱集成在同一竖直安装基准上，最大程度压缩了机构的横向占用空间，导向立柱采用矩形截面型材，相比圆形导向柱抗偏载能力提升40%以上，顶升过程中即使承受一定的侧向力，也不会出现丝杆卡滞、升降卡顿的问题；传动比匹配经过反复校核，单人手动施加150N的握力时，顶端最大输出顶升力可满足500kg以内的重物抬升需求，顶升行程范围内全程传动阻力波动控制在15%以内，不会出现行程末端阻力陡增的问题。安装边界方面，机构整体底座安装尺寸控制在120mm×100mm范围内，

　　最大伸展高度下的整体重心投影始终落在底座安装面范围内，不需要额外加装配重结构，顶端的顶升帽采用防滑橡胶垫嵌装设计，接触被顶升工件时不会刮伤工件表面，同时可增大接触摩擦力，避免顶升过程中工件滑移；所有传动部件均采用开放式布局预留润滑注油位置，日常维护时不需要完全拆解机构，即可对齿轮啮合面、丝杆传动面加注润滑脂，降低后期维护成本。在实际选型适配时，可根据具体的顶升行程需求，调整导向立柱与丝杆的长度，不需要改动核心齿轮传动组的结构参数，即可衍生出不同行程规格的同系列产品，适配不同的作业高度需求。
