双轨式重载物料平移输送设备结构

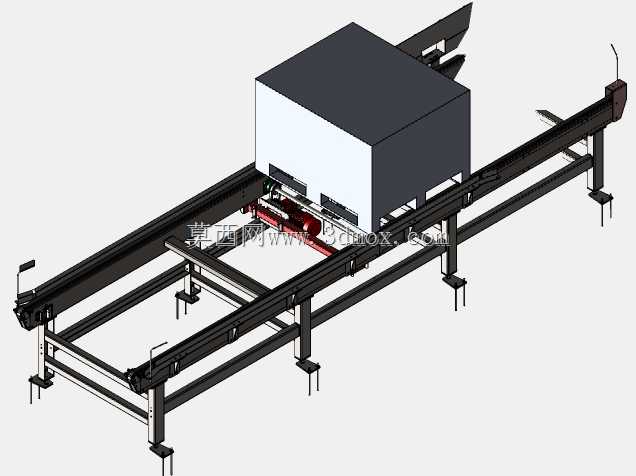

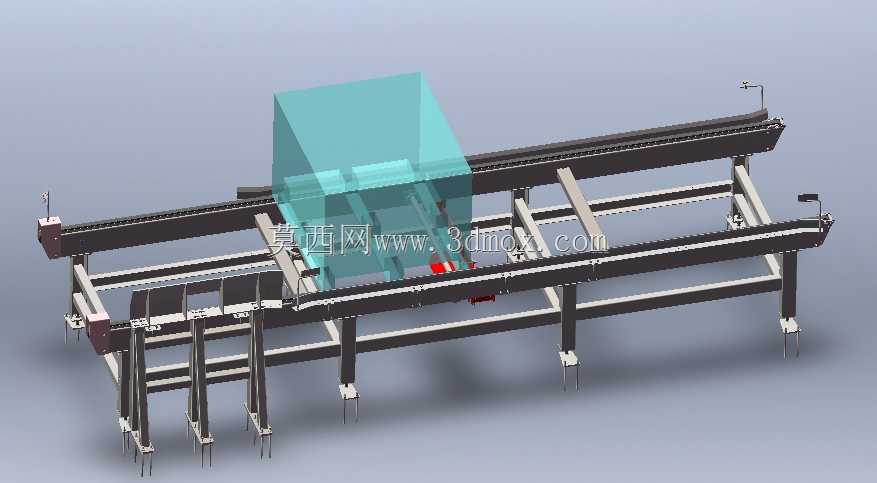

该双轨式输送结构主要面向生产车间内的长距离物料转运场景，可适配箱体类、托盘类规整工件的工位间流转需求，常见于汽车零部件装配线、家电组装产线、仓储分拣区的物料衔接环节，能够替代人工搬运完成不同工序间的工件自动输送，减少人工转运的劳动强度，同时规避人工搬运过程中可能出现的工件磕碰、定位偏差问题，保障生产节拍的稳定性。设备采用平行双轨的主体布局，两条输送轨道沿长度方向平行布设，轨道下方通过多组均匀分布的立式支腿完成地面支撑，支腿底部预留了地脚安装结构，可通过膨胀螺栓与车间硬化地面完成固定，同时支腿与轨道横梁的连接位置设置了调节余量，能够适配存在轻微平整度误差的安装地面，保障轨道整体的水平度，避免输送过程中出现卡滞、跑偏问题。轨道内侧设置了同步输送的承载结构，可带动放置在轨道上的工装托盘沿轨道方向平稳移动，轨道两端加装了行程检测与限位组件，能够实时感知托盘的运行位置，在托盘抵达轨道端点时及时触发停止信号，防止托盘脱出轨道造成生产事故。设备中部预留了开阔的跨轨作业空间，可配套加装加工、检测、扫码等工位组件，让工件在输送过程中即可完成对应工序作业，无需额外将工件从输送线转移至其他工位，有效压缩生产环节的辅助时间。整体机架采用型钢焊接成型的框架结构，横梁与支腿之间通过刚性连接形成稳定的受力整体，可承载大重量的工件载荷，输送轨道的长度可根据车间实际的工位布局进行灵活调整，支腿的布设间距也可根据承载需求做对应优化，在保障结构强度的前提下减少不必要的材料消耗。设备的整体宽度控制在常规车间通道的适配范围内，安装时不会占用过多的车间横向空间，轨道的安装高度匹配常规作业台的高度范围，方便作业人员在轨道两侧开展辅助操作，同时设备的外露运动部件均做了安全防护考量，避免运行过程中对周边作业人员造成机械伤害。
