ATEQ F620泄漏检测仪器外观结构建模

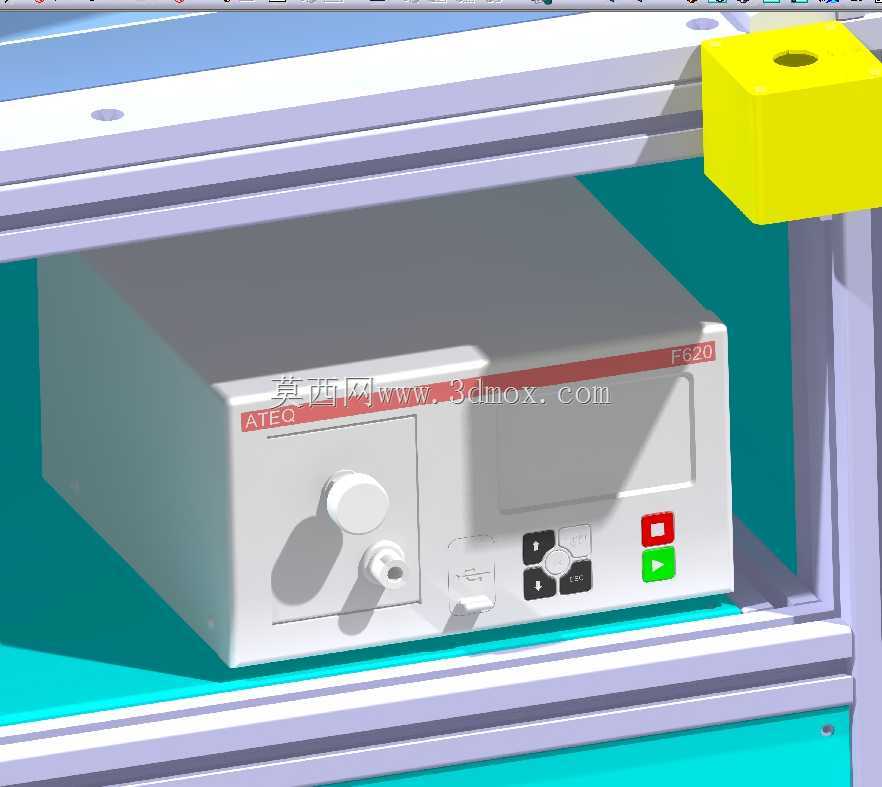

　　在汽车零部件密封性能检测、消费电子防水验证、医疗器械腔体气密性测试的产线工位上，这类台式泄漏检测设备是核心的质控单元，本次建模还原的ATEQ F620机型，是目前高精度压差法泄漏检测场景中应用较广的一款主控设备。从实际产线布局来看，该设备多嵌入标准铝型材工作台架的层板区域安装，建模时严格还原了设备的安装边界：主体为长方体金属壳体，正面操作区的旋钮、按键、接口位置完全参照实物测绘比例，壳体侧面预留的散热槽、底部的固定安装孔位都做了细节还原，方便设计人员直接将其导入产线布局总装时，快速匹配安装空间，避免出现干涉问题。设备正面的操作布局完全贴合一线操作人员的使用习惯：左侧的调压旋钮带阻尼定位结构，下方预留了快速气路接口，

　　可直接连接测试管路与待测工件；中部的功能按键区采用分区排布，方向键与功能确认键集中布置，右侧设置醒目的运行、停止实体按键，操作人员在快速上下料的间隙可盲操完成参数切换，无需反复确认按键位置。建模过程中没有做过度的外观简化，正面的品牌标识区域、显示屏的内嵌安装槽、接口处的防护倒角都做了1:1还原，甚至操作面板上的按键凹凸触感也通过曲面造型做了体现，方便做产线人机工程仿真时，准确评估操作视角与操作距离的合理性。从设备集成角度来看，该机型可搭配不同规格的测试夹具组成完整检测工位，建模时还原的设备外形尺寸可直接适配标准19英寸机架的安装预留空间，设备顶部的平面区域可放置小型条码扫描枪或工位状态指示灯，后部的走线槽位置也做了对应预留，

　　设计人员在做整线三维布局时，可直接依托该模型排布气路、电路走线，无需反复核对设备实物的外轮廓尺寸。不同于很多简化的设备示意模型，该建模重点还原了设备与周边安装结构的配合特征：比如壳体底部的四个橡胶垫脚高度、前面板突出壳体的尺寸、侧面散热孔的开孔区域范围，这些细节在做工位安全防护设计、操作台面开孔、走线空间预留时都是关键参考尺寸，能有效减少设计阶段的尺寸核对工作量，避免后期安装时出现设备与台架、防护挡板干涉的问题。
