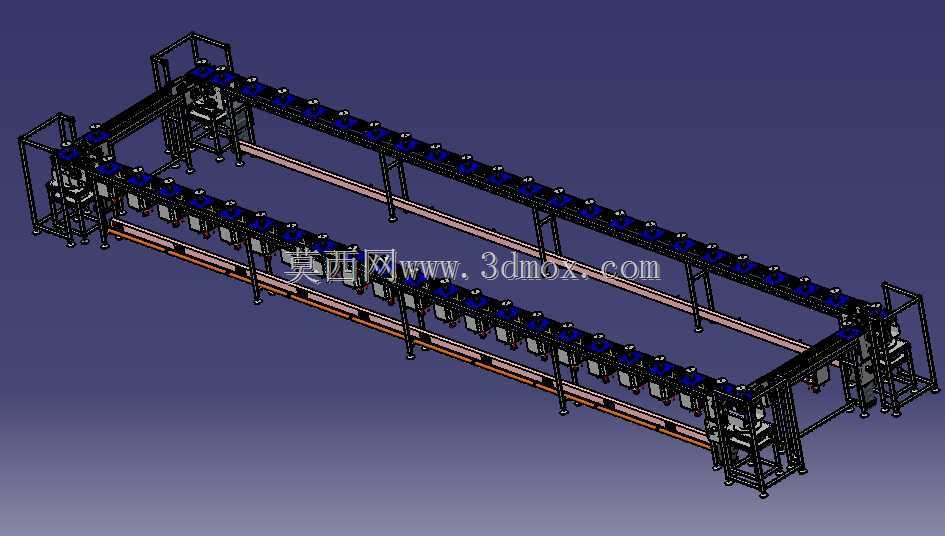

环形循环输送转速链线设备结构

　　这套环形闭合的链线输送结构，主要面向车间内多工序连续作业的物料转运场景，常见于电子元器件组装、小型零部件检测包装、食品分装等需要工位间循环流转的生产环节，可替代传统直线输送线末端的人工转运动作，减少物料在工序衔接处的等待与搬运损耗。整套设备采用双层闭合回路设计，上层为载具承载输送面，下层为空载具回流通道，全程无需额外设置转料机构即可实现载具的自动循环，适配工位数量较多、工序排布紧凑的车间布局，能在有限的占地面积内拓展更长的有效作业工位长度。从结构设计逻辑来看，机架主体采用标准工业铝型材拼接搭建，所有支撑腿底部配置可调脚杯，可适配地面存在30mm以内高度差的安装场景，安装时无需额外预埋地脚螺栓，

　　仅需将设备整体摆放到位后调整脚杯水平即可投入使用，大幅缩短产线搭建的现场施工周期。输送链采用双侧带导向限位的精密滚子链，每个链节上配置专用的载具定位座，可根据输送物料的外形更换不同的定位治具，载具放置后可保证在输送全程的位置偏差控制在±1mm范围内，满足自动化设备自动取放料的定位精度要求。线体的转角位置采用一体式圆弧导向轨，避免链节在转弯处出现卡滞、跳动问题，每个转角位置内置张紧调节机构，可在设备长期运行出现链条松弛时，无需拆解线体即可快速完成张紧度调整，降低日常维护的操作难度。线体的驱动单元布置在其中一个转角位置，采用低速大扭矩的传动方案，输送速度可根据生产节拍在0-12m/min范围内无级调整，可适配不同工序的作业时长需求，

　　当某一工位出现异常停线时，线体可随时暂停运行，不会对载具上的物料造成冲击移位。整套线体的安装边界可根据车间实际场地进行模块化拼接，单段直线段长度可根据工位需求灵活调整，转角半径统一为标准尺寸，可根据车间的柱位、通道位置调整环形线的整体长宽比例，无需重新设计核心传动部件，可快速完成不同场地的适配调整。线体两侧预留有传感器安装槽、气动管路走线槽与电气布线槽，可直接在对应工位位置加装检测传感器、阻挡气缸、作业工装等附件，无需在型材上额外打孔加工，方便后续产线的工序调整与功能拓展。载具在输送过程中全程处于导向轨的约束范围内，即使在高速运行状态下也不会出现脱轨、偏移问题，线体边缘配置的防护挡板可避免作业过程中物料掉落至线体内部，减少设备卡滞故障的发生概率。
