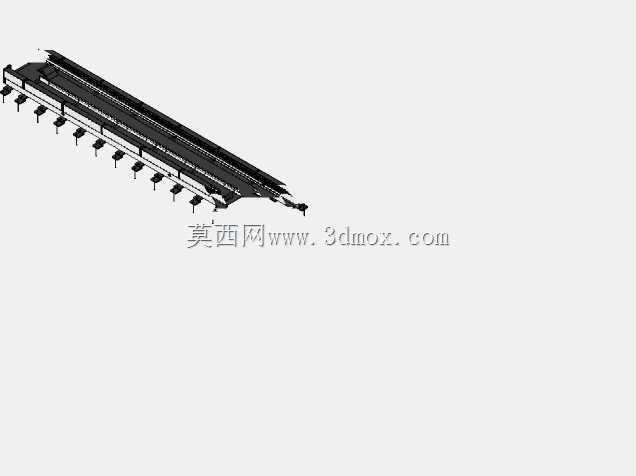

工业机器人外部拓展行走第七轴结构

　　这套第七轴结构主要面向工业机器人作业半径拓展场景，在焊接、上下料、长工件搬运、多工位流转的产线布局中应用广泛，能够打破单台工业机器人固定安装的作业范围限制，让单台机器人覆盖跨度十余米的作业区间，替代多台机器人排布的方案，压缩产线设备投入成本。从实际使用逻辑来看，该结构承担机器人的承载与直线往复移动功能，运行过程中需要保证移动位置的重复定位精度，同时抵消机器人启停、作业时产生的倾覆力矩与动载荷，避免运行过程中出现抖动、偏移，影响末端执行器的作业精度。设计过程中首先考量的是承载刚性，主体采用拼接式长行程重载导轨基座，基座上集成了线性导向副与传动组件，导向副沿基座长度方向平行布置，保证滑台移动过程中的直线度，

　　传动部分适配重载场景的传动形式，可根据负载等级选配不同规格的驱动单元，匹配不同负载能力的工业机器人安装需求。滑台作为机器人的直接安装载体，安装面预留了标准的机器人安装定位孔位，可适配主流型号六轴工业机器人的安装尺寸，安装面的平面度、孔位位置度都按照工业机器人安装的精度要求做了公差约束，保证机器人安装后基准面无偏移。沿基座长度方向均匀布置的安装支座，是整套第七轴与地面或者设备机架连接的固定结构，支座上设计有腰型调节孔，可在现场安装时微调基座的水平度与直线度，抵消地面基础的平面度误差，避免安装应力导致的基座变形。整套结构的外形为长条形窄幅设计，宽度方向尺寸控制紧凑，可适配产线侧边的狭窄安装空间，不会过多占用产线的作业通道面积，

　　长度方向可根据实际产线的工位跨度做模块化拼接，不需要重新开模制作整体基座，适配不同跨度的现场布局需求。在防护设计上，导轨与传动组件都内置在基座的腔体内部，外侧配套有随动防护结构，可阻挡焊接飞溅、车间粉尘、切削液等杂物进入传动与导向区域，降低日常维护的频次，适配焊接、机加工、压铸等工况相对恶劣的生产场景。滑台的移动行程两端设置有硬限位与缓冲结构，避免程序异常时滑台超程脱出，同时预留了位置检测元件的安装位，可根据控制需求加装原点开关、极限位置开关，配合机器人的控制系统实现多位置精准停靠，满足多工位作业的位置触发需求。从安装边界来看，整套结构对安装基础的承载能力有明确要求，固定时需要保证支座与基础连接牢固，避免高速移动时产生共振，滑台的移动路径上需要预留足够的安全避让空间，保证机器人带载移动时不会与周边设备、工装产生干涉。
