工业机器人长行程直线行走第七轴结构

　　这套长行程直线行走机构，是为拓展工业机器人作业覆盖范围设计的外部拓展轴，也就是行业内常说的机器人第七轴，目前在焊接工作站、大型工件上下料、多工位码垛、长距离物料转运场景中应用十分广泛。常规六轴工业机器人的作业半径普遍在1.5米到3米区间，面对长度超过6米的大型结构件焊接、跨工位物料转序需求时，固定安装的机器人无法覆盖全部作业点位，加装这类行走轴后，可将机器人的作业覆盖范围沿单方向拓展至十几米甚至数十米，单台机器人即可完成原本需要多台机器人协同的作业任务，大幅降低产线的设备投入成本。

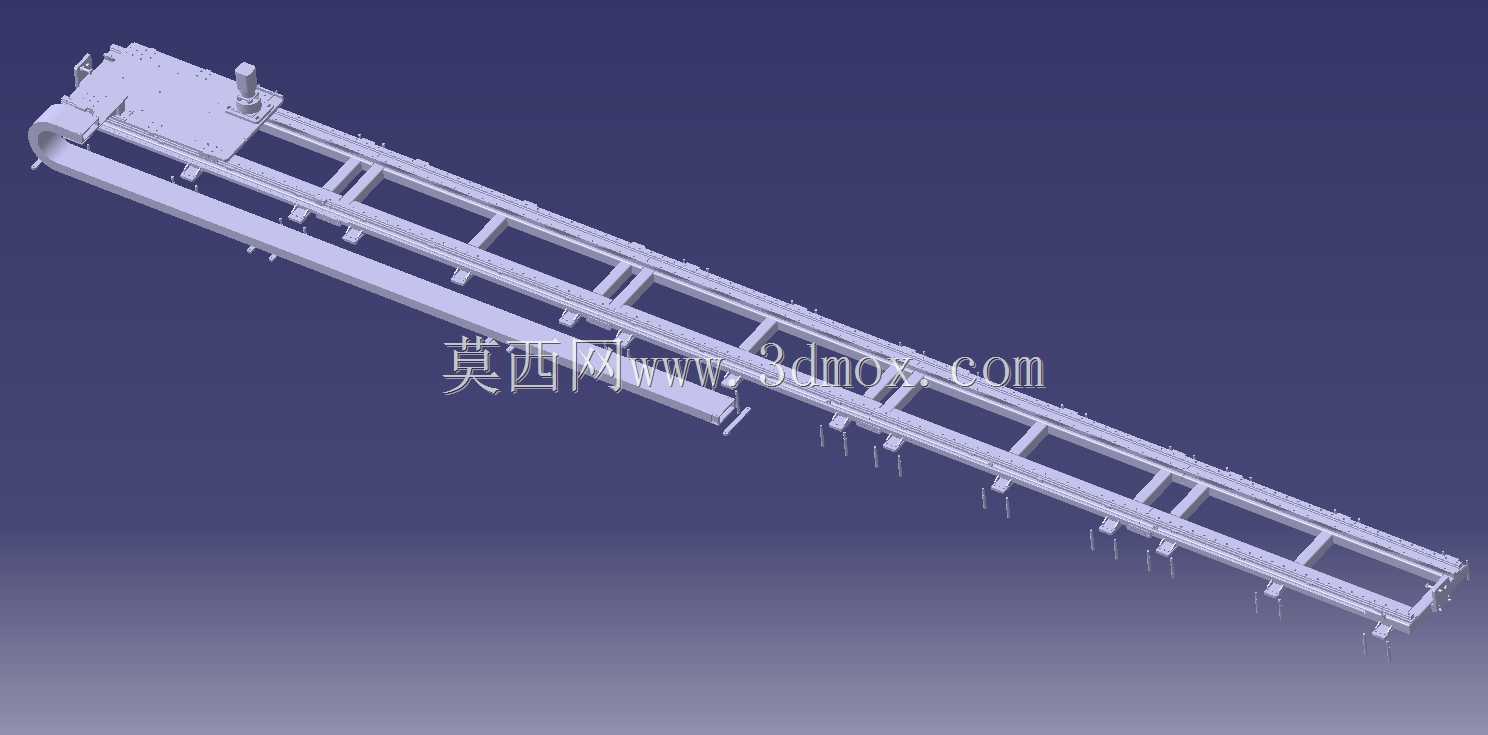

　　从结构设计逻辑来看，整套机构采用拼接式重型铝型材作为主体承载梁框架，梁体内部设计有交叉加强筋结构，可在长行程布置下降低梁体的自重挠度，避免滑台移动过程中出现俯仰或侧倾偏差。承载梁顶面平行布置两条重载直线导轨作为行走导向副，导轨安装面在加工阶段预留了0.02mm/m的平面度公差，安装时通过定位销预紧后配打销孔，保证两根导轨的平行度误差控制在0.05mm以内，避免滑台高速移动时出现卡滞或导轨偏磨问题。导轨中间位置布置齿轮齿条传动副，相比同步带传动，齿条传动的传动刚性更强，传动精度保持性更好，适合大负载、长行程的往复移动场景；齿条采用分段拼接式安装，每段齿条对接处预留0.1mm的热胀间隙，避免环境温度变化时齿条挤压变形影响传动精度。

　　滑台部分采用钢板焊接后去应力处理的结构件，台面预留了符合主流工业机器人安装尺寸的螺纹孔阵列与定位销孔，可直接适配不同负载等级的六轴机器人安装，滑台底部通过四个滑块与导轨配合，滑块采用预压等级为Z1的重载滑块，可抵消机器人作业时产生的倾覆力矩与侧向力，保证机器人在滑台任意位置作业时的位置稳定性。滑台侧面安装有传动伺服电机与行星减速机，减速机输出轴端的齿轮与齿条啮合，啮合间隙通过偏心法兰调整，可将反向间隙控制在0.1弧分以内，保证行走轴的重复定位精度满足机器人作业要求。

　　整套机构的安装边界可根据现场场地灵活调整，单段标准梁体长度为2米，可根据实际行程需求拼接为不同总长度，梁体底部设计有可调高度的支撑地脚，可适应地面存在一定高度差的安装场景，安装时无需对地面做高精度的预埋处理，仅需将各地脚调整至同一水平高度即可完成主体调平。梁体两侧设计有拖链安装槽，可容纳机器人的动力线缆、信号线缆以及气路管路，拖链采用弯曲半径合适的封闭式工程塑料拖链，可在滑台高速往复移动时保护线缆不受磨损，同时避免线缆外露造成的现场安全隐患。在行程两端位置设计有硬限位块与缓冲器，当软限位触发失效时，硬限位块可阻挡滑台脱出导轨，缓冲器可吸收滑台的冲击动能，避免碰撞造成结构件变形。

　　在实际选型应用中，这类第七轴的设计负载可根据搭载的机器人重量调整，从搭载小型桌面机器人的轻载型号到搭载重载焊接、搬运机器人的重载型号均可适配，行走速度可根据产线节拍要求调整伺服电机参数，最高移动速度可达1.5m/s，完全满足多数工业场景的节拍需求。
