多自由度摇臂式真空吸附搬运作业装置

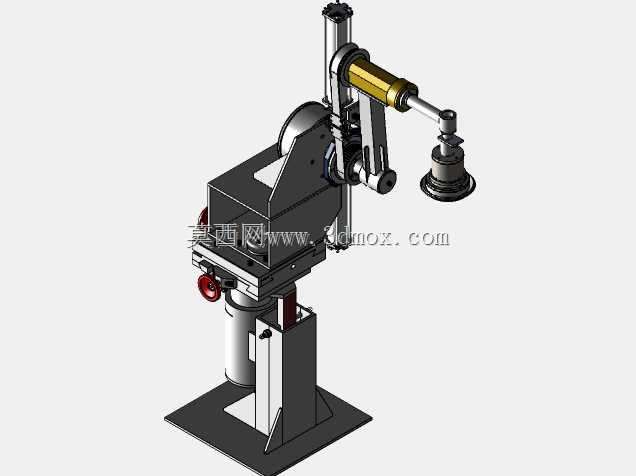

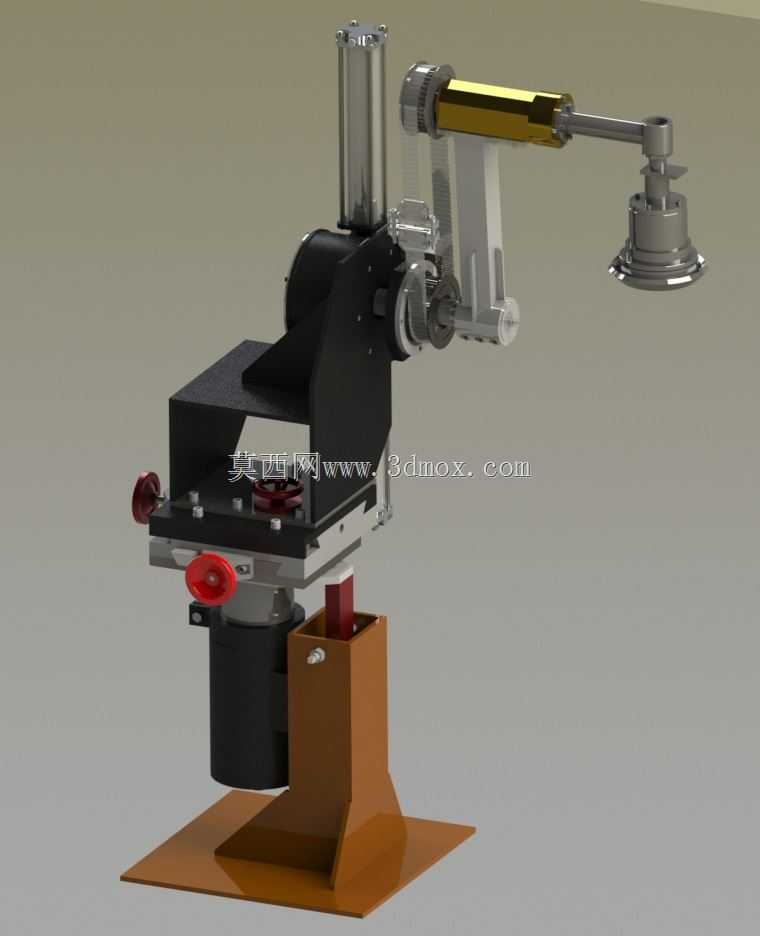

该装置为面向离散制造产线工位设计的摇臂式真空吸附作业执行设备，主要应用于3C电子零部件装配、小型五金件工序转运、薄型板材上下料、包装线盒体抓取等轻载作业场景，适配狭窄工位内的小范围物料转移需求，可替代人工完成重复性的取放、对位、移载动作，降低作业人员重复劳动强度，提升工位作业的一致性与节拍稳定性。设备采用立柱式基座承载结构，底部为方形安装法兰板，可通过螺栓直接固定在工位工作台面或者专用设备支架上，安装时需预留基座周边不小于150mm的操作维护空间，整体作业覆盖半径可根据摇臂伸展长度适配0.8米至1.2米的工位范围，垂直方向作业行程适配200mm至400mm的高度差，能够覆盖常规单人作业工位的全部操作区域。功能设计上，装置集成了多维度姿态调节结构，主摇臂可绕立柱实现水平方向360度回转，臂身配置的伸缩结构可调整作业半径，末端搭载的真空吸盘组件可通过关节结构实现俯仰、偏转角度调节，能够适配平面、轻微弧面等不同外形工件的吸附抓取需求，侧方配置的手轮调节机构可快速调整臂身初始高度与锁紧定位，适配不同高度的来料载具与作业台面。设计过程中优先考虑了工位作业的操作便捷性，整体结构采用模块化拆分思路，基座支撑段、主臂回转段、伸缩调节段、末端执行段均可独立拆装维护，气动管路沿臂身内侧走线布局，避免作业过程中管线剐蹭工件或周边工装，配重结构集成在主臂回转段后侧，平衡臂身伸展时的倾覆力矩，无需额外配置厚重的配重块即可保证全行程范围内的设备稳定性，手动调节部位均采用防滑手轮设计，操作人员无需额外工具即可快速完成作业位置的微调适配。末端吸附端配置了缓冲结构，接触工件时可通过短行程缓冲避免刚性接触刮伤工件表面，适配表面易划伤的铝制小件、塑料壳体、纸质包装盒等物料的抓取作业，整体结构紧凑，不会占用过多工位空间，可直接集成在现有装配工作台、检测工位、包装工位旁，无需对现有产线布局做大规模改造即可快速投入使用，适配多品种小批量生产模式下的快速换产需求，调整末端执行件后也可拓展完成小型工件的按压、涂覆辅助等延伸作业功能。
