内燃机传动用分体式连杆结构设计

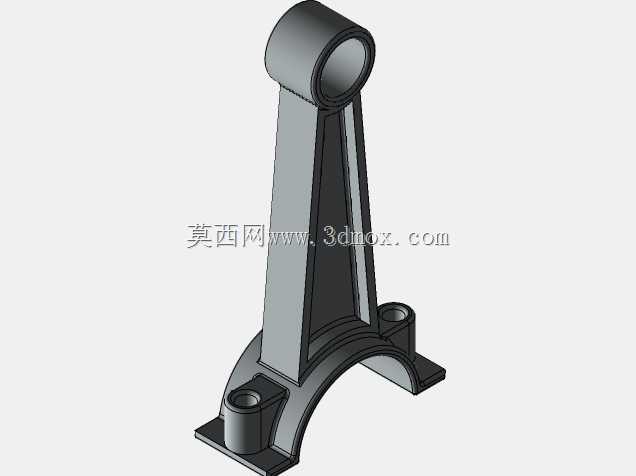

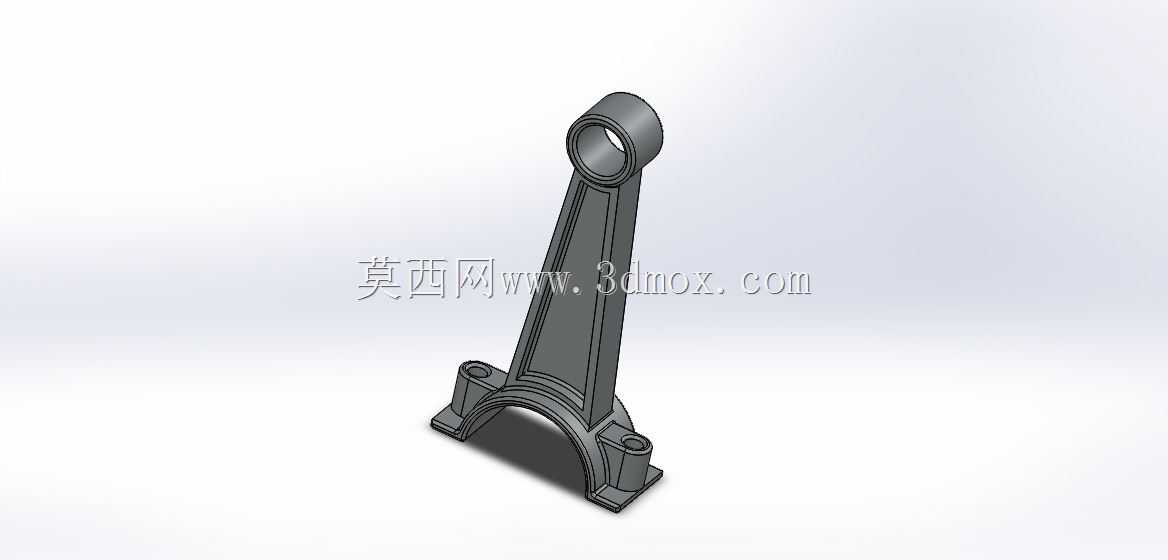

这款连杆是内燃机曲柄连杆机构的核心传动部件，主要应用在往复式动力机械的动力转换环节，承担着将活塞往复直线运动转化为曲轴旋转运动的关键职能，广泛适配小排量单缸内燃机、通用动力汽油机以及小型空压机的传动系统，是动力输出路径上不可或缺的受力构件。在实际设备运行过程中，连杆需要持续承受活塞销传递来的燃气爆发压力，同时还要应对往复运动产生的惯性力、交变载荷冲击，因此整体结构的强度、刚度与抗疲劳性能直接决定了动力设备的运行可靠性与使用寿命。从结构设计来看，该连杆采用分体式大端设计，下半部分为剖分式轴承盖结构，通过两侧的安装螺栓孔实现与曲轴连杆轴颈的抱紧固定，这种设计既方便装配阶段将连杆顺利套装在曲轴轴颈上，也便于后期维护时拆卸检修轴瓦磨损情况；小端为整体式圆环结构，内部可压装铜套与活塞销形成转动配合，大小端之间的杆身采用工字形截面设计，在保证足够抗弯、抗扭强度的前提下，尽可能降低了杆身自身重量，有效减少了高速往复运动时产生的惯性载荷，降低了曲轴与轴承的工作负担。在安装边界与尺寸适配方面，小端内孔与活塞销的配合公差严格按照过渡配合要求设计，保证工作状态下活塞销可在铜套内灵活转动同时不会出现过量窜动；大端剖分面经过精密加工，装配后两半轴孔的圆度、圆柱度误差控制在极小范围内，避免轴瓦安装后出现偏磨；大端两侧的螺栓安装孔位置度经过精准校准，保证轴承盖装配后与杆身的同轴度符合设计要求，避免工作过程中出现附加弯矩。杆身与大小端的过渡位置均采用大圆角平滑过渡设计，有效降低了应力集中系数，避免交变载荷作用下在过渡位置产生疲劳裂纹。整体外形结构充分考虑了装配过程中的运动干涉问题，杆身轮廓与曲轴平衡块、气缸内壁之间预留了足够的安全间隙，保证曲轴高速旋转时连杆不会与周边零部件发生碰撞刮擦，适配多数同规格小排量动力设备的安装空间要求，可直接替换同尺寸规格的原厂连杆部件，满足设备维修、改装以及教学演示等多场景的使用需求。
