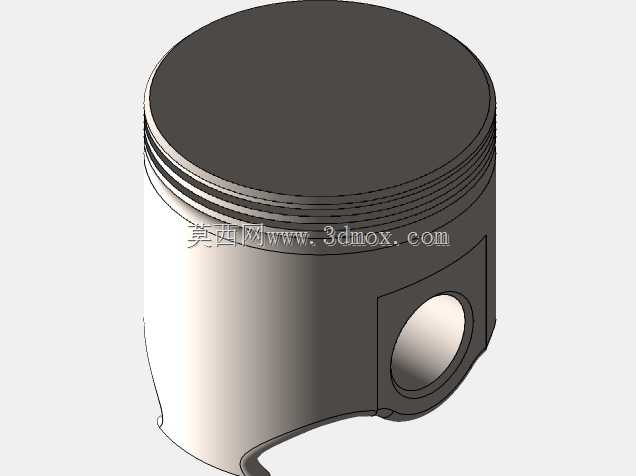

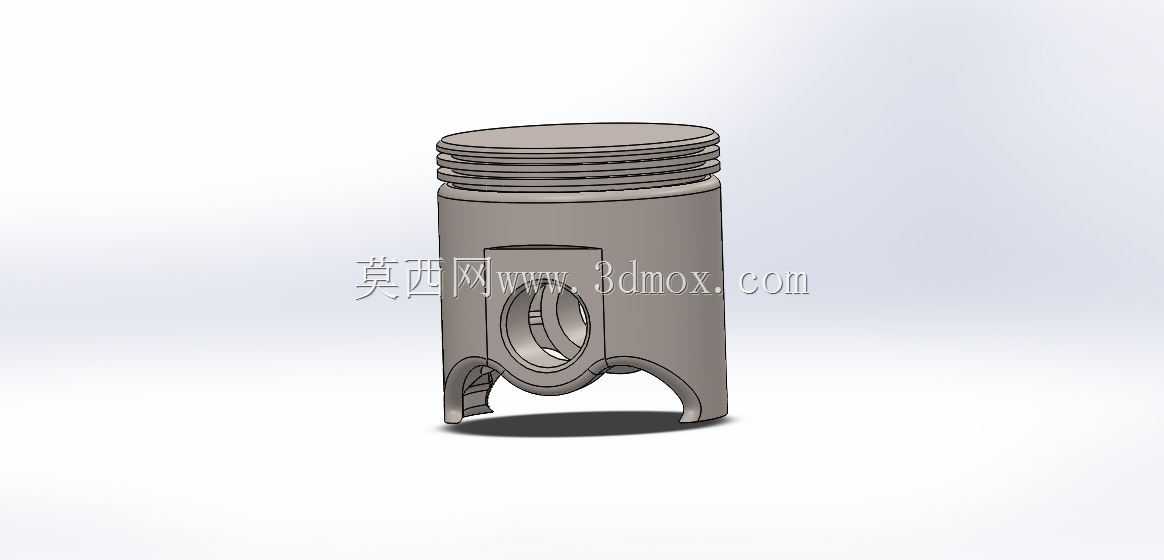

内燃机用活塞头精密结构设计

活塞头是内燃机往复运动机构中的核心承压部件，广泛应用于车用汽油机、柴油机、小型通用动力机械以及工业压缩机的往复做功单元中，直接参与燃烧室的密封、热能向机械能的转换过程，其结构设计合理性直接决定动力设备的输出效率、运行稳定性与服役寿命。在实际工况中，活塞头需要承受燃烧室内瞬时爆发的高温高压燃气冲击，同时沿气缸内壁做高频往复直线运动，还要通过活塞销将做功产生的推力传递给连杆，最终驱动曲轴旋转完成动力输出。

从功能特性来看，该活塞头顶部采用平面式燃烧室适配结构，头部环带区域设计有多道环槽，用于安装气环与油环：气环主要作用是密封燃烧室，防止高温高压燃气窜入曲轴箱，同时将活塞头吸收的大部分热量传导至气缸壁再通过冷却系统散出；油环则负责刮除气缸壁上多余的润滑油，避免机油窜入燃烧室参与燃烧，同时在气缸壁上铺涂均匀的油膜，降低活塞与缸壁之间的摩擦磨损。活塞头下部的销座区域采用对称式加强结构设计，销孔内部预留了足够的安装配合面，用于穿装活塞销实现与连杆小头的铰接，销座下方的裙部采用异形切口设计，既能够规避曲轴运转过程中的运动干涉，又能在保证结构强度的前提下减轻部件整体重量，降低往复运动产生的惯性力，提升动力单元的运转平顺性。

在设计思路上，该结构充分考虑了热胀冷缩的形变补偿需求，裙部轮廓预留了合理的配缸间隙，避免高温工况下活塞膨胀卡滞在气缸内；环槽的宽度与深度尺寸按照通用内燃机的密封环标准规格设计，能够适配市面主流的活塞环配件，降低后续维护更换的成本；整体壁厚采用渐变式设计，顶部承压区域壁厚更大以抵抗燃气冲击，裙部区域适当减薄实现轻量化，同时在销座与头部、裙部的衔接位置设置了过渡圆角，有效分散应力集中，避免高频交变载荷下出现结构疲劳开裂。从安装边界来看，该活塞头的外径尺寸严格匹配对应缸径的气缸内壁公差，销孔直径与标准活塞销尺寸形成过渡配合，整体轴向长度能够满足上止点到下止点的往复行程要求，安装后不会与气门、气缸盖等周边部件发生运动干涉，可直接用于对应排量内燃机的装配与性能测试。
