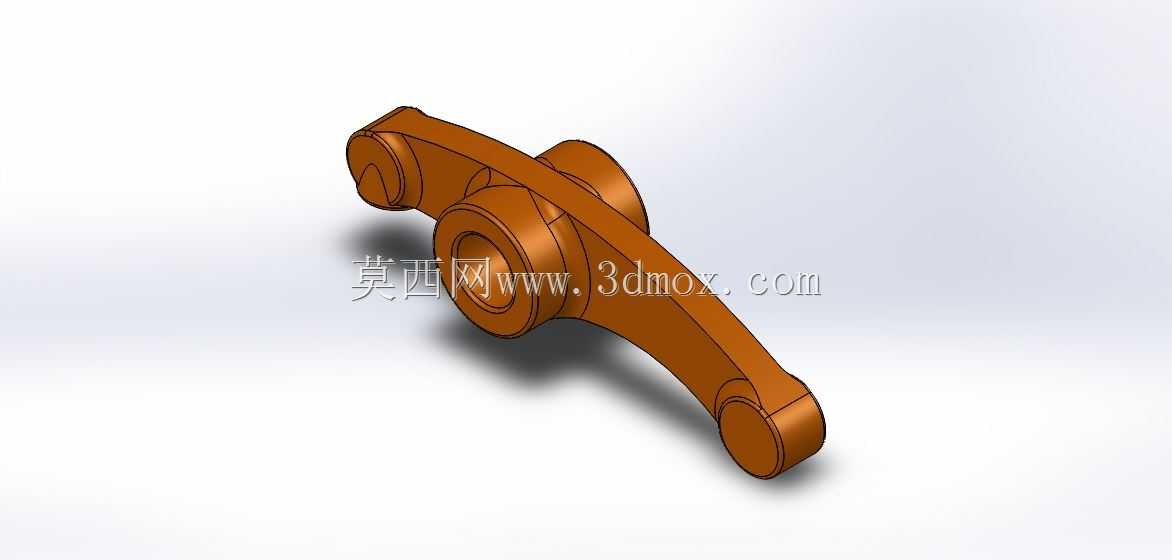

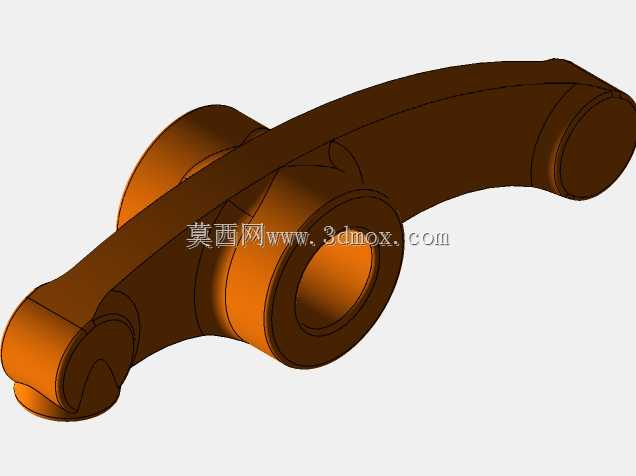

内燃机气门传动用摇臂结构设计

该摇臂是内燃机配气机构中的核心传动构件，主要应用于往复式内燃机的气门驱动系统中，承担着将凸轮轴的旋转运动转化为气门直线往复运动的传动作用，是保障发动机进排气时序精准、气门升程符合设计要求的关键零件，广泛适配于小排量通用汽油机、柴油机以及部分特种动力设备的配气机构中。在实际设备运行过程中，摇臂以中部的轴孔为摆动支点，一端承接凸轮轴通过挺柱、推杆传递来的顶升作用力，另一端作用于气门杆端部，按照既定的传动比放大凸轮的升程行程，精准控制气门的开启与关闭时刻，同时配合气门弹簧完成气门的复位动作，其传动精度直接决定了发动机的配气相位准确性，进而影响整机的动力输出效率、燃油经济性与运行稳定性。从产品功能特性来看，该摇臂采用等强度长臂结构设计，三个连接端分别对应推杆接触位、摇臂轴安装位、气门接触位，整体轮廓经过受力优化，在保证结构刚度足以承受交变冲击载荷的前提下，尽可能去除非受力区域的冗余材料，降低构件自身的往复运动惯量，减少高速运转过程中的惯性冲击与振动噪声。两端的接触部位设计有圆弧过渡的接触端头，能够在摆动过程中与配合件保持稳定的线接触状态，降低接触应力集中，减少长期运行过程中的磨损量，中部的安装轴孔设计有足够的轴向长度与配合公差，能够与摇臂轴形成稳定的转动副，保证摆动过程无卡滞、无旷量。在设计思路上，该构件优先围绕交变载荷下的疲劳强度开展结构校核，整体采用对称式布局平衡摆动过程中的离心力，各转角位置均设置有合理的铸造圆角，避免应力集中导致的构件断裂失效，外形轮廓充分考虑了模锻成型的工艺可行性，拔模斜度与壁厚均匀性符合批量生产的工艺要求。从安装边界来看，中部轴孔的内径尺寸与常规摇臂轴直径适配，两端工作端的中心距匹配对应排量发动机的配气机构安装空间，整体最大外轮廓尺寸不会与周边的气门室罩、推杆导管、弹簧座等相邻构件发生运动干涉，安装时仅需将摇臂轴穿入中部轴孔，调整好轴向位置即可完成定位，两端的接触端头无需额外加工即可直接与对应配合件贴合装配，能够满足常规动力设备配气机构的换装与设计选型需求。
