内燃机核心传动活塞连杆组件结构设计

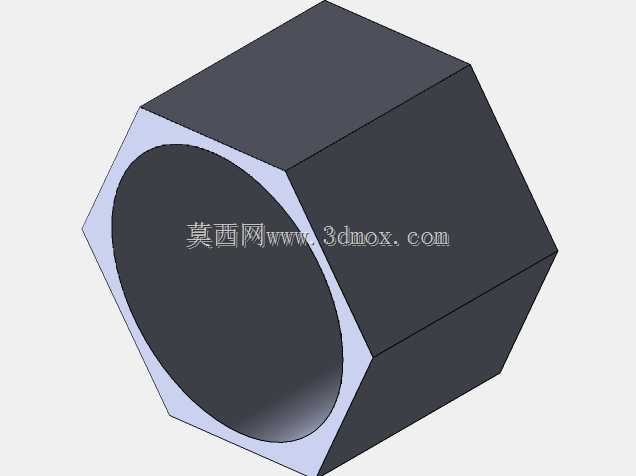

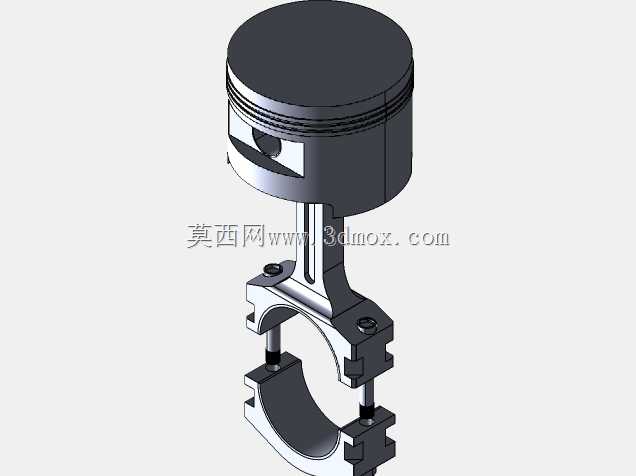

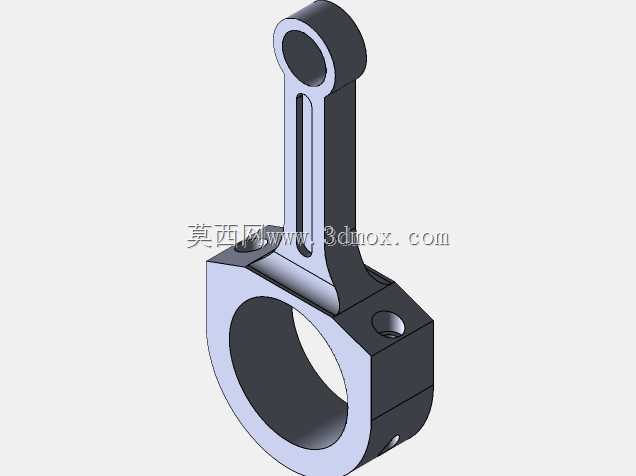

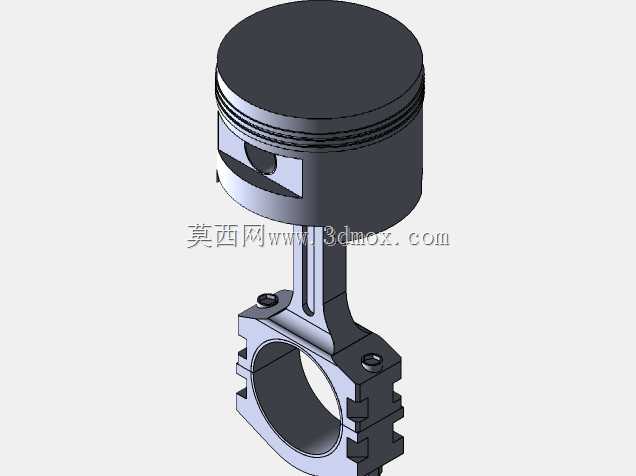

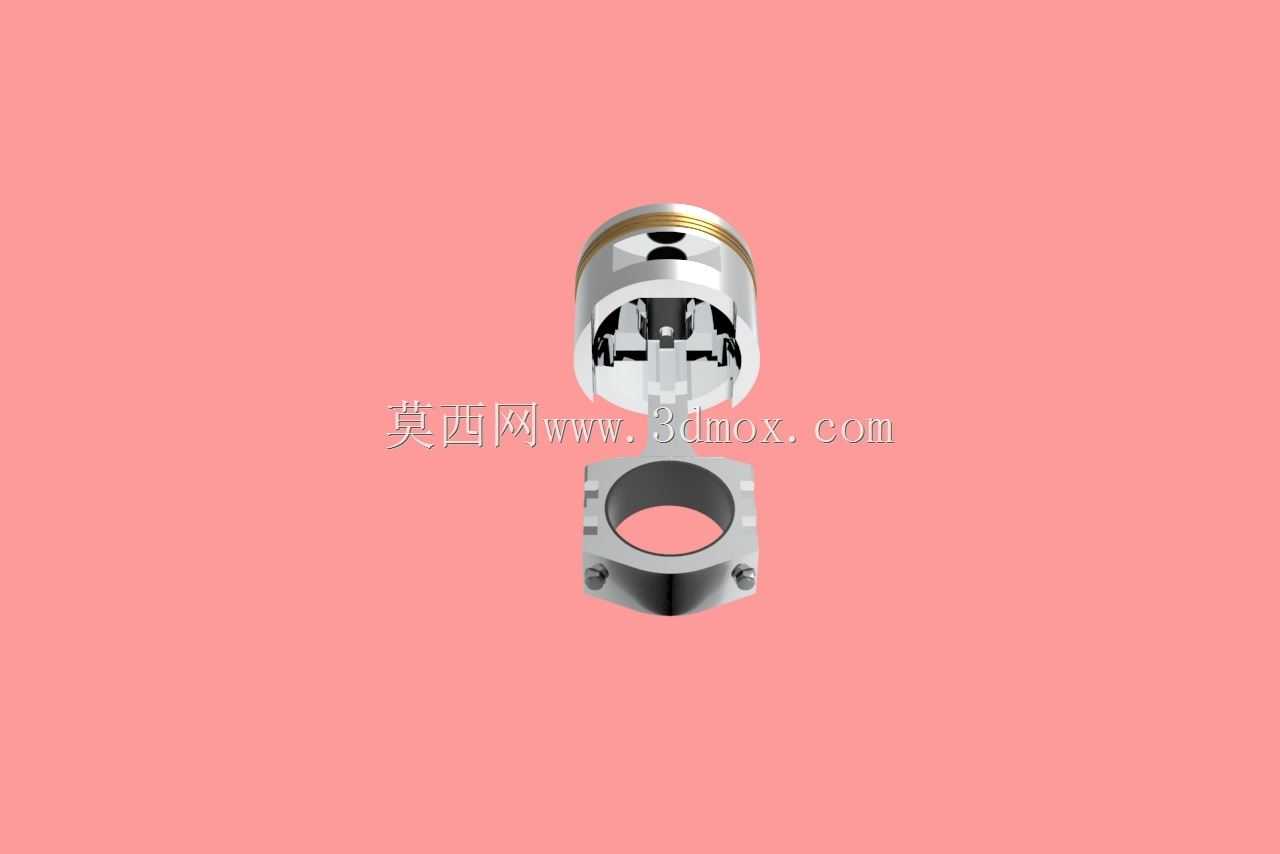

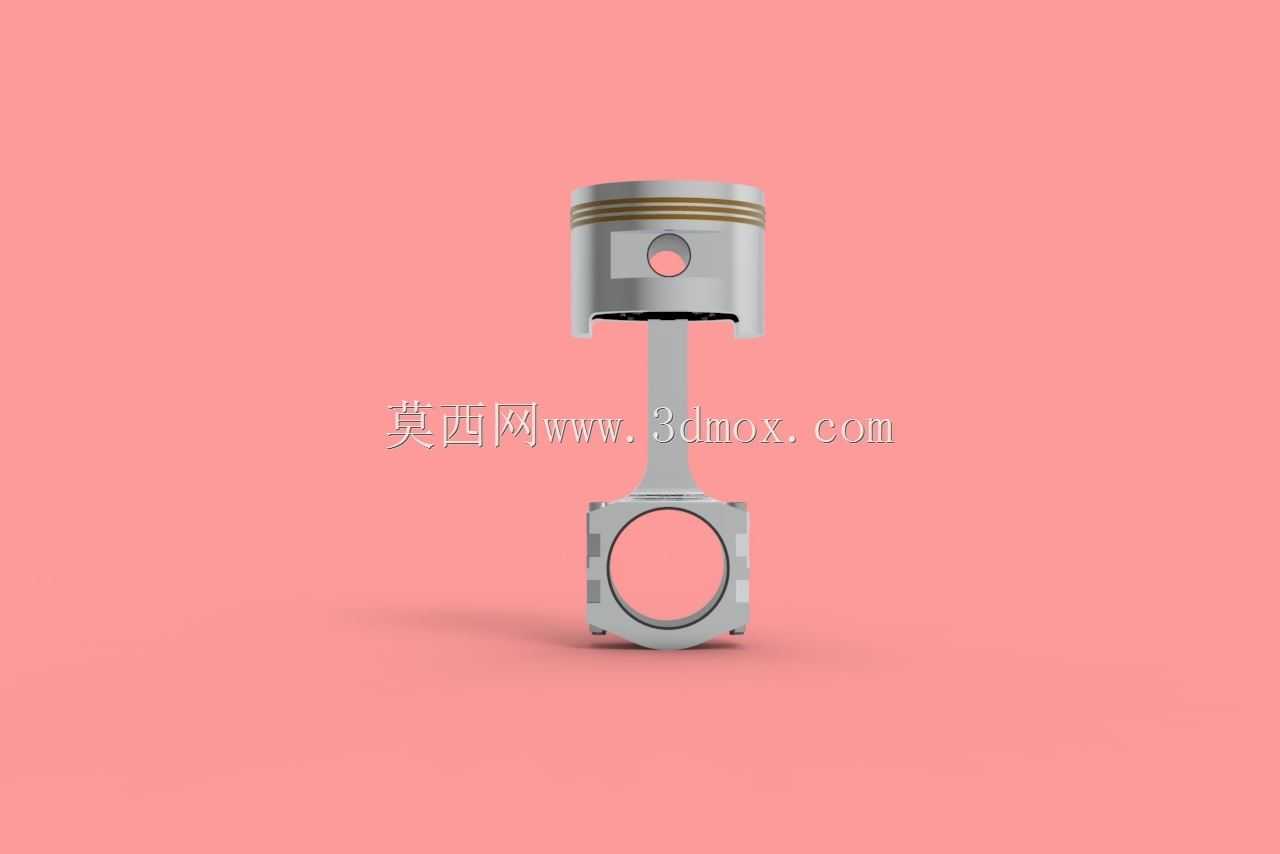

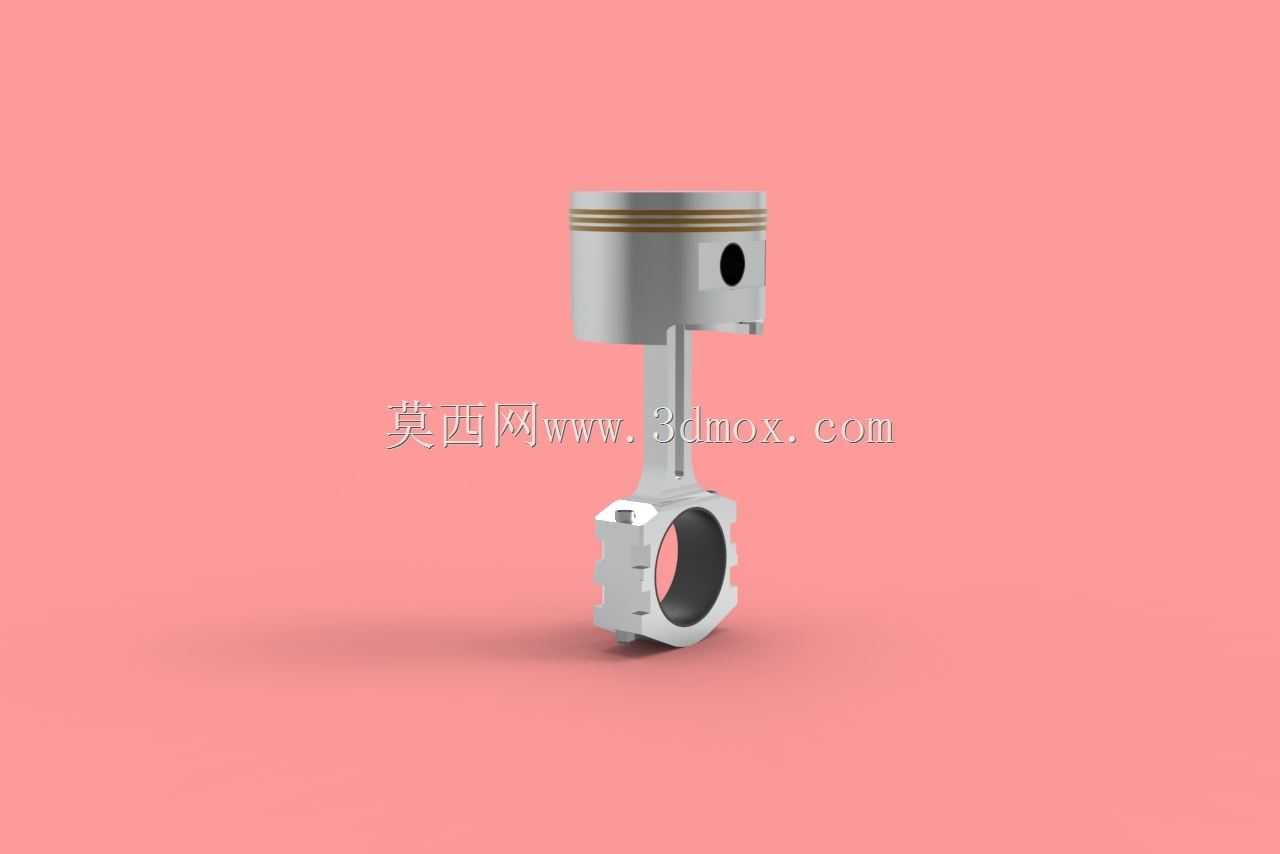

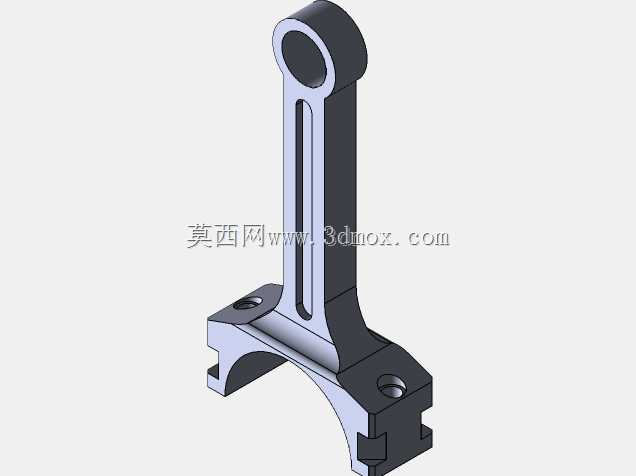

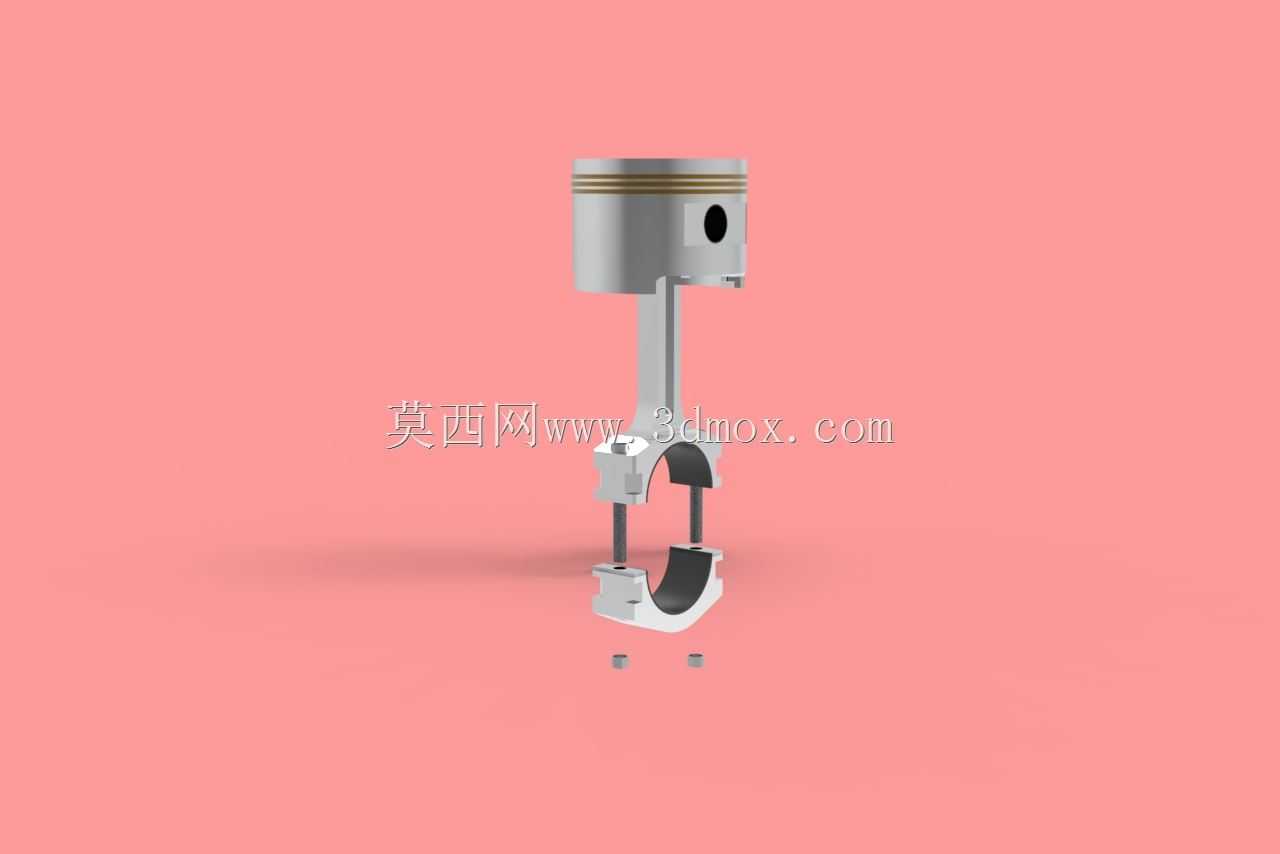

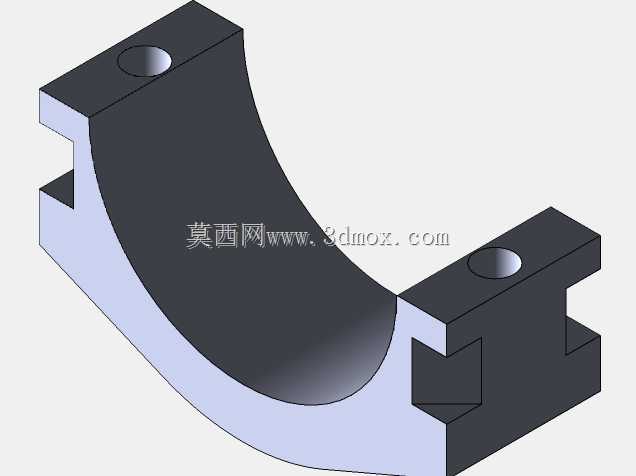

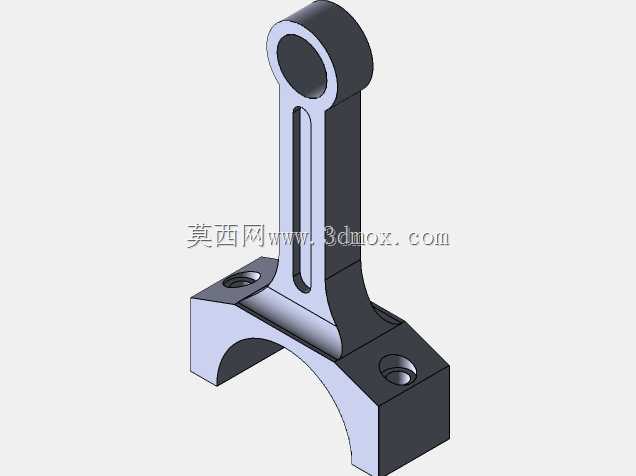

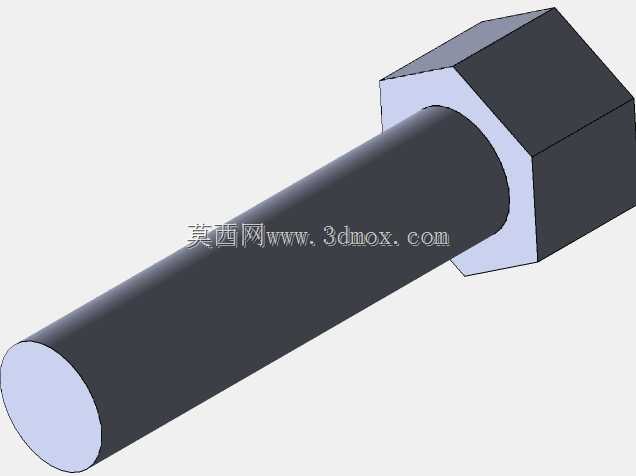

活塞连杆组件是内燃机动力转换的核心执行部件，广泛应用于车用汽油机、柴油机、小型通用动力机械、农用机械动力单元等场景，是将燃料燃烧产生的热能转化为旋转机械能的关键传动结构，直接决定动力输出的平顺性、可靠性与整机能耗表现。在实际工况中，活塞头部直接承接燃烧室爆燃产生的高压燃气推力，通过活塞销将作用力传递给连杆，再由连杆将活塞的往复直线运动转化为曲轴的旋转运动，向外输出扭矩驱动负载运行，整套组件需要在高温、高压、高往复冲击的交变载荷环境下长期稳定工作，对结构强度、配合精度、动平衡特性都有极高的设计要求。从产品功能特性来看，活塞头部设计有环槽结构，用于安装气环与油环，气环负责密封燃烧室与曲轴箱之间的间隙，避免燃气窜入曲轴箱导致动力损失，油环则负责刮除气缸壁上多余的润滑油，防止机油窜入燃烧室参与燃烧造成积碳与排放超标；活塞裙部设计为适配气缸内径的导向结构，在往复运动中承担侧向导向作用，抵消连杆摆动产生的侧向推力，避免活塞与缸壁出现偏磨、拉缸等故障。连杆部分采用小头、杆身、大头的三段式结构，小头通过活塞销与活塞铰接，内部设计有衬套安装位降低铰接处的摩擦损耗，杆身采用变截面工字梁结构，在保证足够抗弯、抗扭强度的前提下尽可能降低自身重量，减少往复运动产生的惯性力，大头为剖分式结构，通过连杆螺栓与连杆盖紧固在曲轴曲柄销上，内部安装轴瓦形成滑动摩擦副，保障旋转传动的顺滑性。设计过程中需要严格匹配整机排量、压缩比、额定转速等核心参数，确定活塞的总高度、头部直径、环槽位置与数量，同时核算连杆的长度、大小头中心距、杆身截面参数，确保活塞在上止点、下止点位置时不会与气缸盖、曲轴平衡块发生运动干涉，活塞与气缸壁之间预留合理的配合间隙，兼顾热膨胀余量与密封性能；连杆大小头的同轴度、杆身的直线度需要控制在微米级公差范围内，避免高速运转时产生偏载导致异常磨损。安装边界上，活塞组件需要与对应规格的气缸套、活塞销、卡簧、活塞环、曲轴曲柄销匹配，活塞销与活塞销座、连杆小头衬套的配合需要满足过渡配合要求，连杆大头的剖分面需要精准定位，紧固螺栓需要按照规定扭矩与顺序锁紧，确保整套组件在数千转每分钟的往复运动中不会出现松脱、异响，为动力系统提供稳定可靠的传动支撑。
