带铰支座长条形安装支撑构件

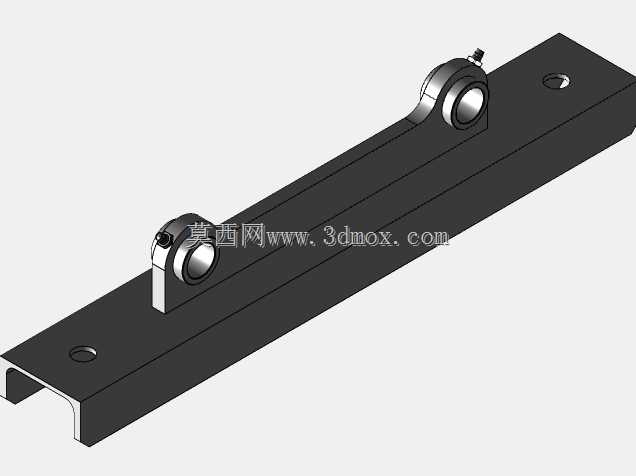

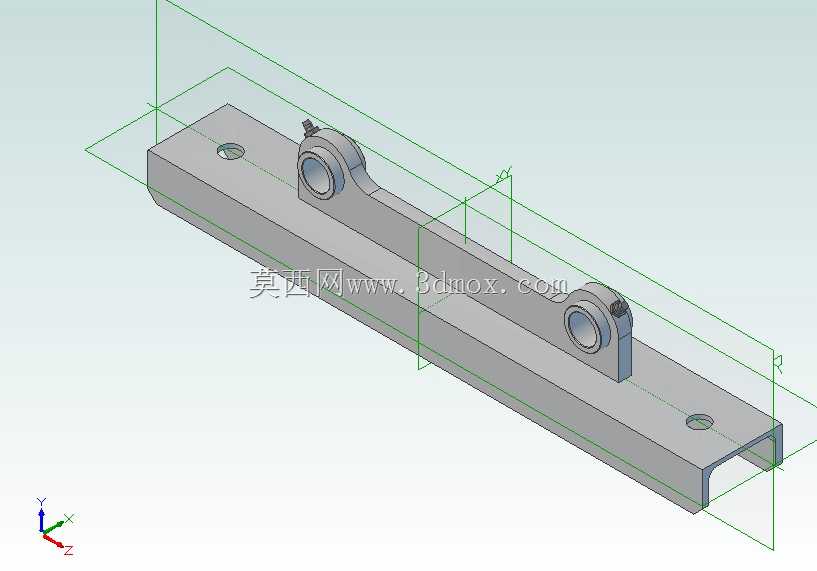

该支撑构件属于通用机械领域常用的铰接安装类零部件，主要应用在需要实现小幅摆动铰接、同时提供稳定长距离安装基准的工业设备场景中，常见于自动化生产线的连杆摆动机构、输送设备的张紧臂安装基座、小型工装夹具的翻转支撑位，也可作为轻工机械中活动导向组件的承载底座使用。构件主体采用长条形槽型截面设计，这种结构在保证整体抗弯强度的同时，有效降低了零件自身重量，槽型的内腔可以避让安装位下方的凸起结构，也能容纳部分走线或者小型联动杆件，避免机构运行时发生干涉。主体上分布的两个沉头安装孔分别位于构件两端，用于通过螺栓将整个构件固定在设备的安装基面之上，孔位的沉头设计可以让螺栓头部完全没入构件表面，不会突出平面影响上方铰接部件的摆动行程，两端孔位的间距经过合理排布，保证固定后构件不会出现翘曲变形，长期受交变载荷也不会发生松动偏移。构件上集成的两个带顶丝的铰支座耳座，是整个零件的核心功能部位，耳座的内孔用于穿装铰接销轴，为配套的摆动杆件提供回转支撑，耳座侧面的顶丝孔用于安装锁紧螺钉，既可以固定销轴防止其轴向窜动，也能根据装配需求调整销轴的锁紧力度，适配不同间隙要求的铰接场景。两个铰支座沿构件长度方向排布，间距匹配常见的双支点摆动连杆的安装尺寸，能够为摆动部件提供更稳定的支撑，避免单支点支撑容易出现的杆件偏摆、卡滞问题。设计过程中充分考虑了安装边界的适配性，构件整体宽度控制在常规安装型材的槽宽适配范围内，底面为全平面设计，可以直接贴合在平整的安装基面或者工业铝型材的表面，不需要额外加工适配垫块；铰支座的高度经过核算，保证穿装销轴后，配套摆动件的最低摆动位置不会和构件主体表面发生摩擦，预留了足够的活动间隙。零件的棱边都做了小倒角处理，既避免加工后锐边划伤装配人员，也能在装配时起到导向作用，让销轴、螺栓等标准件可以更顺畅地装入对应孔位。整体结构没有冗余设计，所有结构特征都服务于安装固定与铰接支撑的核心功能，受力路径清晰，长条形主体将两个铰支座的受力均匀分散到两端的安装固定点上，不会出现局部应力集中的问题，能够承受中等载荷下的长期往复摆动工况，适配多数通用机械设备的活动支撑安装需求。
