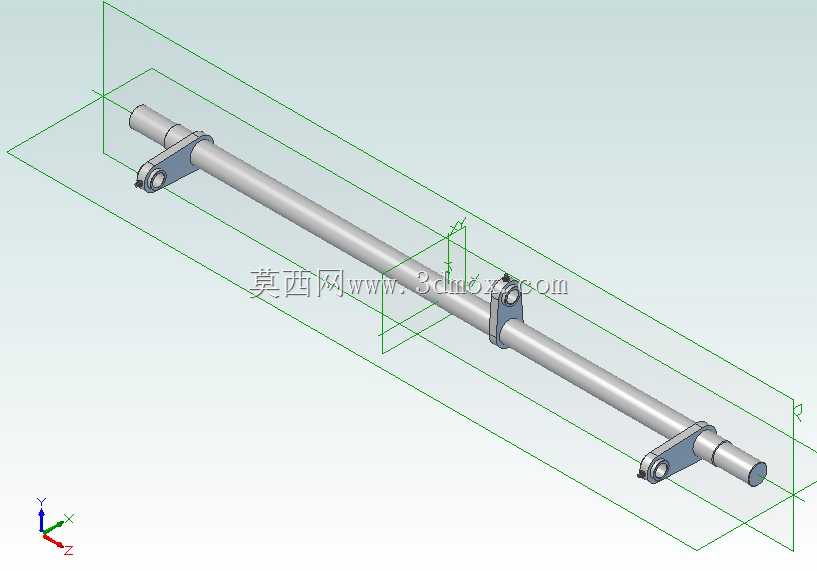

带安装支座的长轴传动构件

该带安装支座的长轴构件是机械传动系统中承担扭矩传递、运动传导与部件承载的核心基础零件，广泛应用于轻工输送设备、农用作业机械、小型自动化生产线、纺织机械以及专用改装车辆的操纵联动机构中，可在跨距较大的安装空间内实现旋转运动的稳定传递，同时通过轴体上集成的三个安装支座完成外接执行部件的固定与动力输出，适配需要在长距离轴段上布置多个联动作业点位的传动场景。在实际设备运行过程中，该轴件一方面承接驱动端输入的旋转扭矩，将动力平稳传导至各个外接执行端，带动摆臂、拨叉、联动滚轮等配套部件完成预设的往复摆动或定角度旋转动作，另一方面轴体自身的高精度圆柱面可作为相邻运动部件的回转支撑基准，约束配套部件的径向跳动量，保障整套联动机构的动作同步性与运行精度。设计过程中，工程师首先根据设备的安装跨距确定轴体的总长度，将轴身主体设计为等直径光轴结构，最大化提升长轴的抗弯刚度，降低高速运转时的挠曲变形风险；轴体两端设计为阶梯轴结构，通过轴肩定位配套的滚动轴承，实现轴件在设备机架上的回转支撑，两端轴头预留的配合面可直接连接联轴器、带轮等驱动输入或动力输出部件。轴身上布置的三个安装支座均采用抱紧式结构设计，支座与轴身的配合面经过精度适配，既可以根据实际装配需求调整支座在轴身上的固定位置，适配不同点位的执行部件安装要求，又能通过紧固件锁紧实现支座与轴体的无相对转动，保障扭矩传递的可靠性；每个支座上预留的铰接孔位可直接连接外接连杆或执行摆臂，无需额外设计转接构件，大幅简化整套联动机构的装配流程。从安装边界来看，该轴件的径向安装尺寸以轴身直径为基准，三个支座的外伸长度控制在合理范围内，避免与周边的机架护板、相邻传动部件产生运动干涉，轴向安装尺寸可根据两端轴承座的固定位置灵活适配，安装时仅需要保证两端轴承的同轴度误差在允许范围内，即可实现轴件的长期平稳运转，有效降低设备的后期维护成本。
