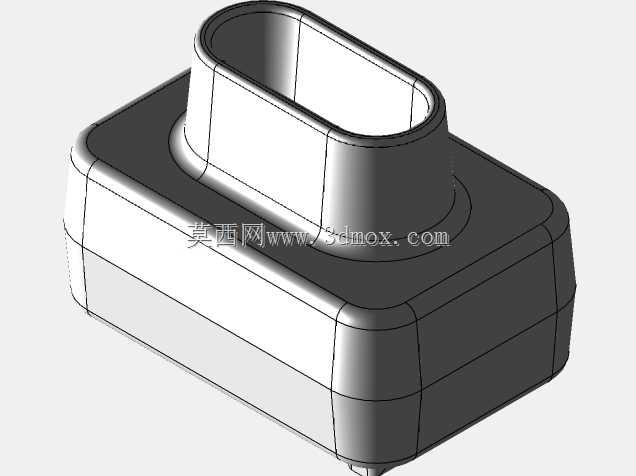

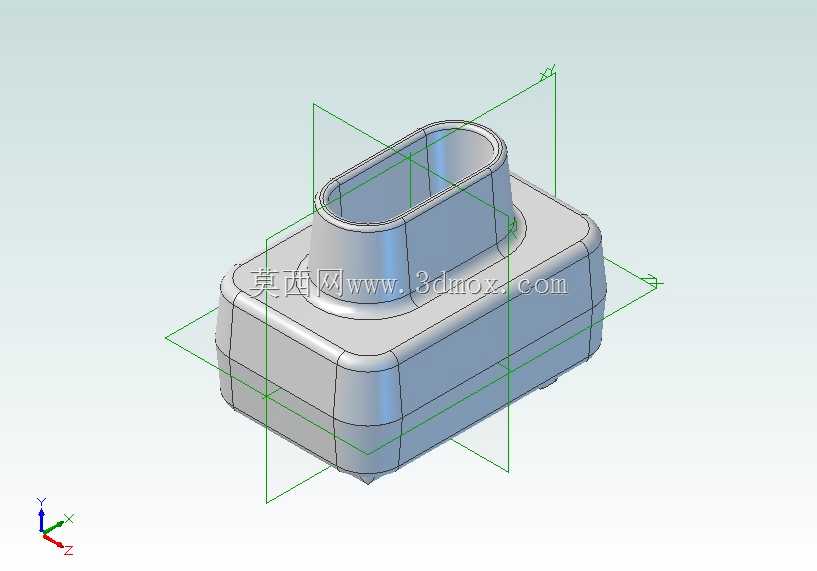

带腰型凸台圆角方形壳体铸件结构

该铸件为方形基座搭配腰型管状凸台的一体化壳体类零件，主要应用在中小功率流体输送设备、小型气动控制单元以及车用附属管路的转接场景中，作为介质流通的承载壳体使用，可适配低压气体、低粘度流体的通路转接需求，能够在-20℃到120℃的常规工况环境下稳定工作，承担介质导流、外部元件安装承载以及内部组件防护的多重作用。从实际使用场景来看，这类铸件常作为小型真空泵的进气转接座、气动回路的分线基座或是车用通风管路的对接壳体，安装后可直接对接对应管径的软管或硬管，无需额外加装转接衬套即可完成管路连通，同时方形基座的平面可直接贴合设备安装面，通过四角的安装孔完成固定，不需要额外设计定制安装支架。产品功能特性上，整体采用一体化铸造成型，基座四角做了大圆角过渡处理，既能够消除铸造过程中的应力集中问题，避免铸件冷却过程中出现转角开裂的缺陷，也能在安装使用过程中减少锐角磕碰带来的损伤，提升零件的抗磕碰能力；顶部的腰型凸台采用拔模斜度设计，外壁带有均匀的脱模斜度，既方便铸造脱模，也能提升凸台与外接管路套接后的抱紧力，减少管路松脱的风险；基座底部预留了平整的安装贴合面，平面度控制在合理范围内，安装后可保证与设备面的贴合密封性，避免出现介质泄漏的问题。设计思路上，整体优先考虑铸造工艺的可行性，所有转角位置均设置了适配铸造工艺的圆角半径，避免出现尖锐棱角导致的铸造充型不满、冷隔等缺陷；凸台与基座的连接位置设置了加厚的过渡圆角，提升连接位置的结构强度，避免在管路插接受力时出现连接处断裂的问题；内部型腔采用等壁厚设计，壁厚均匀控制在合理区间，避免壁厚差异过大导致的冷却收缩不均、铸件内部出现缩孔缩松的缺陷，保证铸件整体的结构致密性。外形尺寸与安装边界方面，方形基座的长宽尺寸适配常规小型设备的安装空间，整体高度控制在低矮区间，不会占用过多的设备竖向安装空间；顶部腰型凸台的中心与基座中心保持同轴，安装后受力均匀，不会出现偏载问题；基座的安装孔位按照通用安装间距设置，可适配多数同规格设备的安装孔位，具备较好的互换性，不需要对原有设备的安装结构做改动即可完成替换安装。
