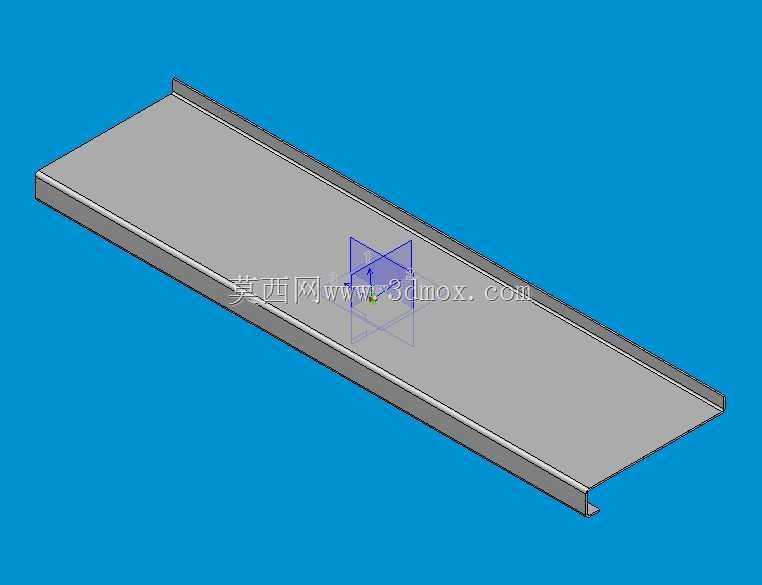

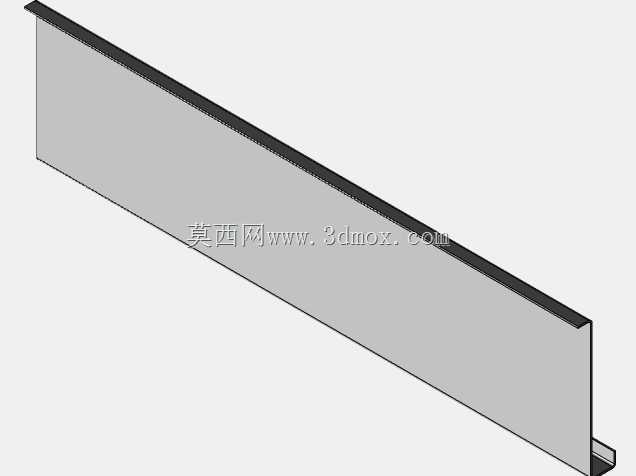

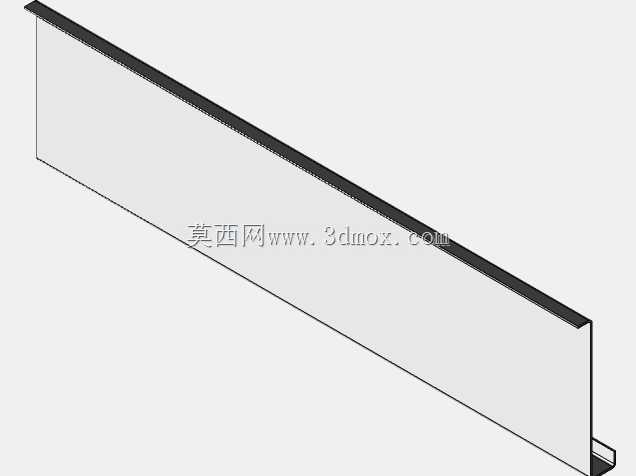

长条形折弯钣金线槽结构设计

这款长条形折弯钣金构件，主要应用于工业电气布线、设备内部走线、机柜集成装配等场景，作为线缆敷设的承载防护构件使用，能够规整梳理设备内部的动力线、信号线，避免线缆散乱排布带来的干涉、磨损风险，同时为线缆提供基础的物理防护，隔绝外部碎屑、轻微磕碰对线缆外层的损伤，在低压配电柜、自动化生产线机架、通信设备机柜内部都有广泛的适配空间。从实际用途来看，该构件属于开放式走线承载件，相比封闭式线槽更便于线缆的后期检修与增减调整，施工人员无需拆解槽体即可完成线路的梳理、更换作业，适配小批量定制化设备的布线需求，也可作为轻型物料的导流承托件，在小型物料输送线的侧边导料环节发挥作用。在功能特性上，该构件采用两侧同向折弯的结构设计，两侧翻边高度一致，既提升了长条形薄板的整体结构刚性，避免长跨度下出现中部下挠变形的问题，翻边形成的光滑边缘也能消除薄板裁切后的锐边风险，防止施工或检修过程中划伤线缆外皮、划伤操作人员；整体为等截面通长结构，可根据实际安装长度需求进行裁切适配，无需额外开模即可适配不同尺寸的安装空间，构件底面平整，可通过胶粘、抽芯铆钉、螺栓紧固等多种方式完成固定，安装适配性较强。从设计思路来看，该构件遵循钣金加工的工艺合理性原则，折弯圆角匹配常规钣金折弯模具的参数要求，无特殊异形结构，可通过普通数控剪板、折弯工序完成加工，无需额外的冲压、焊接工序，加工成本低、生产效率高，适合批量加工生产；设计过程中充分考虑了安装边界的适配性，构件宽度方向尺寸统一，两侧翻边高度控制在合理范围，既保证足够的结构强度，也不会占用过多的设备内部空间，在有限的安装区域内最大化提升线缆容纳能力，同时翻边的存在也可配合扎带、线卡完成线缆的分层固定，满足多规格线缆的排布需求。在外形尺寸与安装边界方面，该构件为长窄型结构，长宽比适配大跨度走线场景，底面为完整平面，安装时仅需保证安装基面的平面度即可完成稳固固定，无突出的安装耳或异形结构，安装时无需在基面上加工特殊形状的定位槽，仅需按照固定孔位钻孔即可完成装配，构件两端无特殊封堵结构，可多段拼接延长使用，拼接处缝隙小，不会出现线缆卡滞的问题，整体结构简洁实用，没有冗余的设计元素，完全围绕实用功能完成结构优化。
