锥齿轮支撑座机械结构三维设计

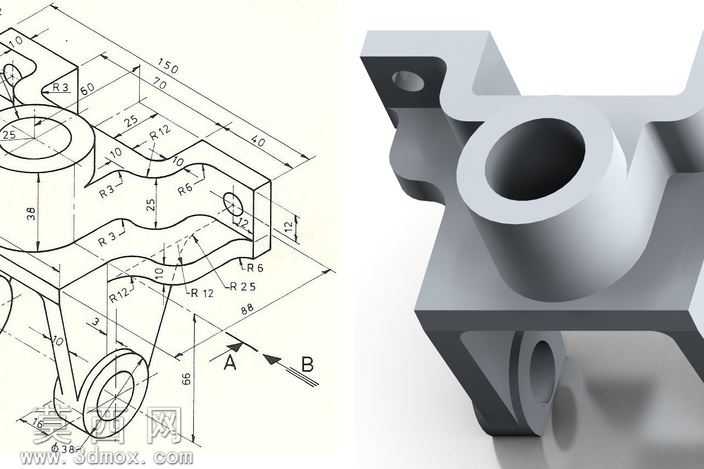

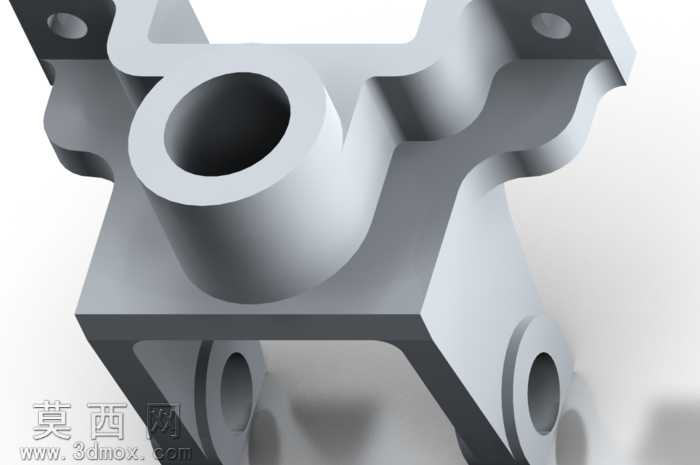

本作品为锥齿轮配套支撑结构的三维建模设计，建模过程严格遵循机械制图投影规范，以二维工程图标注的尺寸参数为核心依据，在三维建模软件中完成全参数化特征构建。建模阶段首先梳理零件的结构逻辑：该支撑件为一体化铸造成型的异形支座结构，主体包含垂直方向的主轴承载通孔、水平方向的辅助安装孔位，以及底部带安装定位孔的弯折支撑臂，各部位通过平滑过渡的曲面连接，避免应力集中的直角结构。建模时优先绘制基准平面与定位轴线，通过拉伸、切除特征构建零件的基础实体轮廓，针对工程图标注的多处圆角特征，按照R3、R6、R12、R25等不同半径参数逐一完成倒圆角处理，确保曲面过渡顺滑，完全匹配二维图纸的尺寸公差要求。材质配置阶段为零件赋予金属铸铁材质，调整材质的粗糙度、反光度参数，模拟实际铸造零件的哑光金属质感，同时通过环境光遮蔽效果强化结构的立体感，清晰展现各孔位、支撑臂、连接曲面的空间位置关系。渲染阶段采用正交视角与透视视角结合的方式，既保留工程展示的尺寸直观性，又通过光影效果突出零件的结构层次：主视角清晰呈现垂直承载孔的同轴度结构、底部支撑臂的弯折角度、侧面安装孔的位置分布，辅助视角可观察零件背部的加强筋结构与壁厚分布。设计思路围绕锥齿轮传动的实际工况展开，支撑座的结构布局充分考虑锥齿轮啮合时的受力方向，主承载孔用于安装锥齿轮的传动轴，保证传动过程中的回转精度，底部的安装孔位用于将支座固定在设备基体上，弯折的支撑臂结构可避让周边传动部件，同时通过合理的壁厚设计兼顾结构强度与零件轻量化，各圆角过渡结构可有效分散传动过程中的载荷应力，避免长期运行出现结构开裂问题。建模过程中对所有特征进行参数化关联，若需调整适配不同规格的锥齿轮，仅需修改对应尺寸参数即可快速完成模型更新，可直接用于后续的装配仿真、工程图导出、3D打印样件验证或数控加工编程环节，模型的结构细节完全符合机械加工的工艺要求，无无法成型的倒扣或薄壁结构。
