复古SINGER歌手缝纫机机架结构三维设计

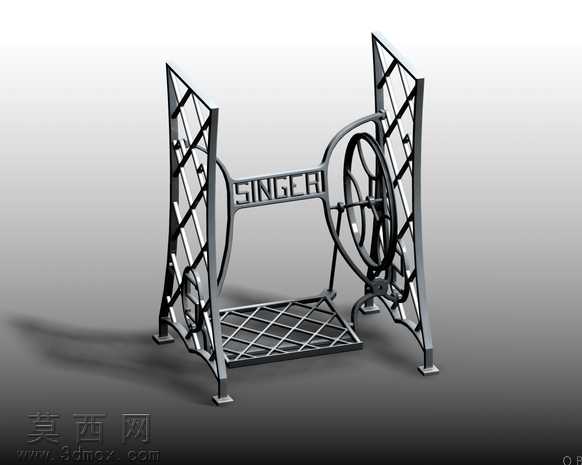

本作品为复古SINGER歌手缝纫机的机架结构三维建模设计，整体采用Pro/Engineer Wildfire5.0完成全参数化建模，建模过程严格遵循老式铸铁缝纫机机架的真实比例与结构特征，完整还原了经典胜家缝纫机机架的镂空桁架式支撑结构。建模阶段首先绘制两侧立式支撑框架的草绘轮廓，通过拉伸、切除命令构建出带有菱形格纹镂空的侧架主体，侧架边缘做了符合老式铸铁件的圆角过渡处理，避免尖锐棱角还原真实铸件的厚重质感。中部横梁部分通过草绘文字轮廓拉伸成型，精准还原了机架正面的SINGER标识浮雕效果，标识与横梁主体做布尔合并运算保证结构一体性。右侧的手动驱动轮结构采用旋转命令构建轮体基础，通过阵列命令完成轮辐的均匀排布，轮轴与侧架的连接位置做了同轴配合约束，还原真实的转动副结构。底部脚踏支撑平台同样采用菱形格镂空设计，与侧架的镂空纹样形成视觉统一，四个支撑脚做了加宽加厚的脚垫结构，通过拉伸加圆角处理还原铸铁脚垫的稳重形态。材质渲染阶段整体赋予哑光铸铁材质，调整材质的粗糙度与金属度参数，模拟老式铸铁机架经过岁月沉淀的哑光金属质感，局部边缘位置做轻微的磨损质感处理，增强模型的复古真实感。结构设计上完整还原了老式缝纫机机架的受力支撑逻辑，两侧立式框架作为主要承重结构，中部横梁起到横向拉结加固作用，底部平台兼顾脚踏操作与结构稳定的双重作用，驱动轮的安装位置预留了合理的转动空间，整体结构无干涉，各部件的连接关系完全符合真实老式缝纫机机架的装配逻辑。建模过程中对所有镂空结构的壁厚做了统一参数设置，保证模型既还原外观特征，又具备合理的结构强度表现，整体模型布线规整，无多余碎面，可用于复古工业产品结构展示、机械原理教学演示以及相关文创产品的设计参考。
