2.5维铣削加工型腔走刀路径工艺方案

项目分类:机床 发布时间:2021-12-04 ID:426105
  • 2.5维铣削加工型腔走刀路径工艺方案
  • 2.5维铣削加工型腔走刀路径工艺方案
  • 2.5维铣削加工型腔走刀路径工艺方案
  • 2.5维铣削加工型腔走刀路径工艺方案
  • 2.5维铣削加工型腔走刀路径工艺方案
  • 2.5维铣削加工型腔走刀路径工艺方案

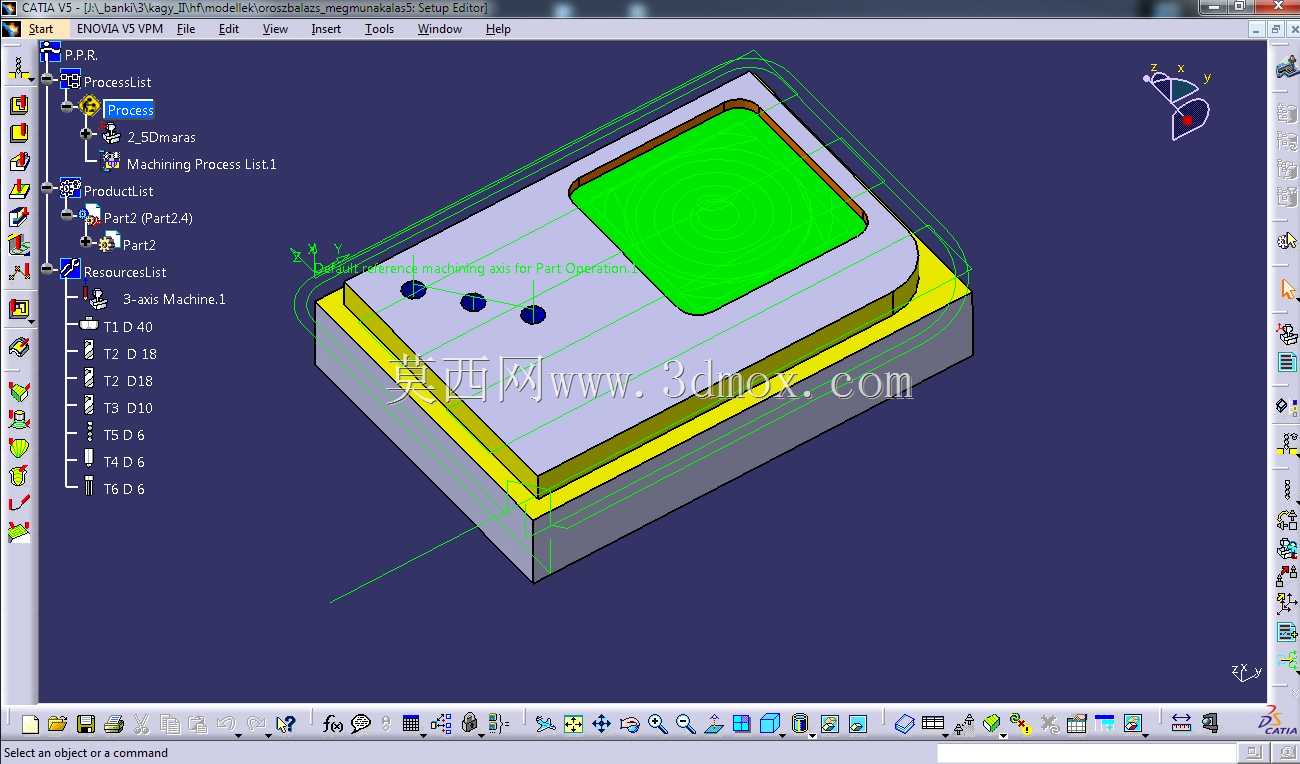

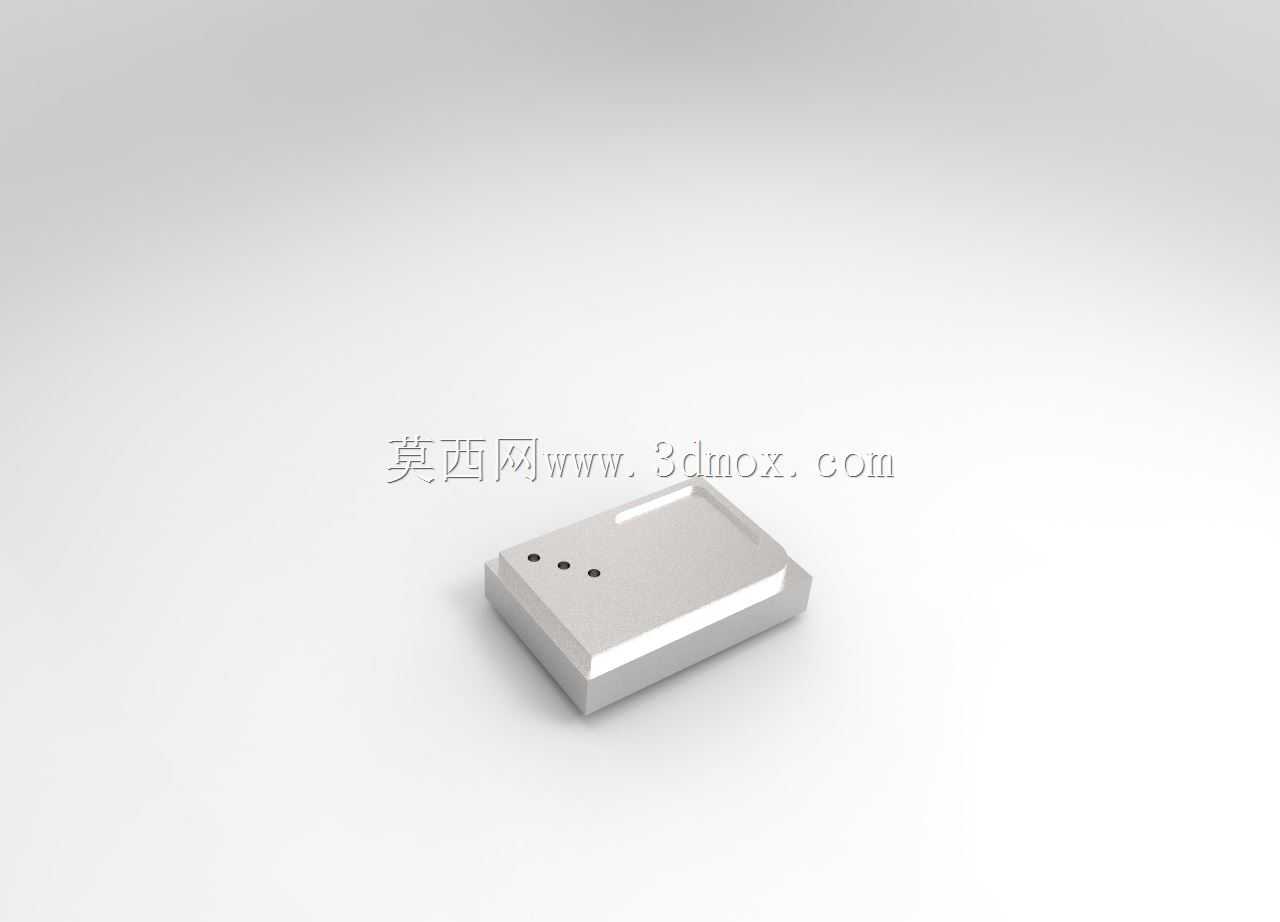

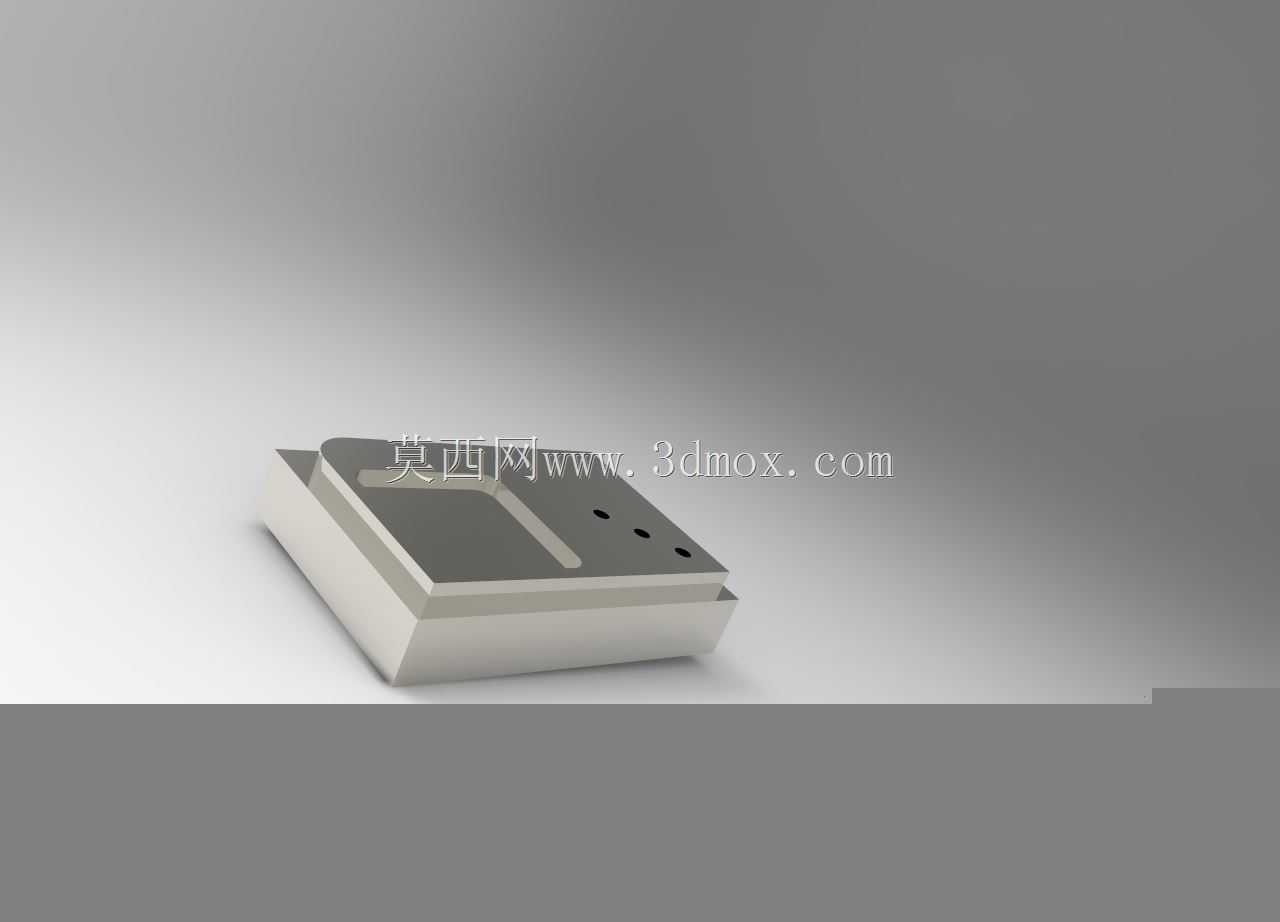

  在常规箱体类零件、模具型腔的粗加工环节,2.5轴铣削是车间里应用频次极高的加工方式,不同于三轴联动的曲面铣削,2.5维铣削在加工过程中刀具始终在固定高度平面完成切削动作,完成一层切削后再沿Z轴方向进给设定的切深,进入下一层平面的切削循环,这种加工逻辑对机床的动态性能要求更低,普通的立式数控铣床即可胜任,不需要配置高速高精的多轴联动功能,加工过程中的切削负载更稳定,能有效减少刀具的异常磨损,在中小批量的通用零件加工场景中,能在加工效率和加工成本之间取得极佳的平衡。从刀路规划的逻辑来看,这套方案采用的是由内向外的环绕式等距走刀方式,每层切削路径都沿着型腔的轮廓做等距偏移,相邻刀路之间的搭接量按照常规立铣刀的切削参数设定,

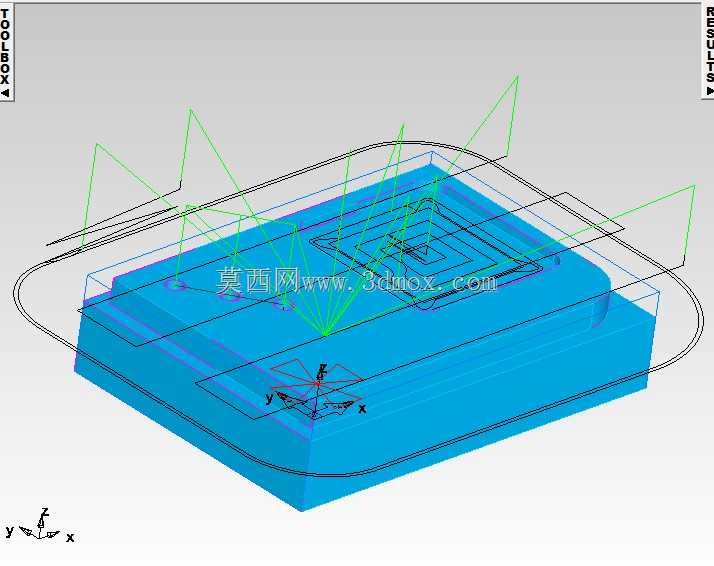

  能避免切削过程中出现残留凸台,同时减少刀具的空行程距离。走刀过程中在转角位置做了圆弧过渡处理,没有采用直角转折的走刀路径,这是因为直角转折时机床进给轴需要做瞬时换向,会产生较大的切削冲击,容易造成刀具崩刃或者工件表面出现振纹,圆弧过渡的路径能让进给速度保持相对稳定,提升切削过程的平稳性。在型腔的边缘区域,刀路延伸出了轮廓边界一小段距离,这是为了避免在轮廓边缘留下切削残料,保证后续精加工工序有均匀的加工余量,不需要额外安排补加工工序。绿色的抬刀路径设置在型腔的非加工区域上方,刀具完成局部区域切削后快速抬刀至安全高度,再移动到下一个切削区域的进刀位置,避免快速移动过程中刀具刮蹭已加工表面,安全高度的设置高于工件和夹具的最高平面,

  能杜绝移动过程中的碰撞风险。从工件的装夹边界来看,该型腔工件采用平口钳装夹,工件的伸出高度满足最大切深的加工需求,不会出现刀具干涉钳口的问题,加工坐标系设置在工件上表面的边角位置,和机床的对刀基准重合,能减少对刀过程中的误差累积。每层的切深参数根据硬质合金立铣刀的加工特性设定,在机床主轴功率允许的范围内,尽可能采用较大的切深来减少走刀层数,缩短整体加工时间,同时进给速度和主轴转速的匹配经过了切削验证,不会出现闷刀或者让刀的问题。在实际加工应用中,这类2.5维铣削方案广泛应用于塑胶模具的模框加工、液压阀块的型腔加工、通用机械零件的凹槽加工场景,相比手动打磨或者普通铣床的手动进给加工,数控2.5轴铣削的加工一致性更好,

  批量加工时的尺寸精度能稳定控制在公差范围内,不需要后续大量的人工修配工作。刀路规划过程中充分考虑了刀具的受力情况,避免了全刀宽切削的工况,每次切削的刀具接触弧长控制在合理范围内,能有效降低切削热的产生,延长刀具的使用寿命,同时减少工件的热变形,保证加工后的尺寸稳定性。进刀位置选择在型腔的中心区域,采用螺旋下刀的方式切入工件,避免了垂直扎刀对刀具刀尖的冲击,螺旋下刀的坡度设置在刀具可承受的范围内,不会出现下刀过程中刀具崩损的问题。在每层切削完成后,刀路会在轮廓边缘做一次光整走刀,修掉粗加工过程中留下的刀痕,让每层的加工余量更均匀,为后续的精加工工序打下良好的基础。整个刀路的空行程路径都做了优化,尽可能缩短刀具在非切削状态下的移动距离,同时抬刀高度根据移动距离做了差异化设置,短距离移动时采用较低的抬刀高度,进一步压缩辅助加工时间,提升整体加工效率。
