双法兰斜向三通式流体管路连接件

　　在化工流体输送、市政给排水、工业制程管路系统中，这类带双法兰结构的斜向三通管件，主要承担管路分流、介质转向以及支路接驳的核心作用，区别于常规正三通的垂直分流结构，该斜向角度的流道设计能够大幅降低介质转向时的局部阻力损失，尤其适用于含有固体颗粒的浆料输送、高粘度流体传输场景，可有效减少介质在转角处的淤积、冲蚀问题，延长管路整体的运维周期。从结构设计逻辑来看，该管件主体采用一体化铸造成型后做机加工处理，两端的法兰连接端严格遵循管路法兰的通用安装尺寸规范，法兰盘上的螺栓孔采用均布设计，能够匹配同压力等级的标准法兰垫片、螺栓组件实现密封连接，无需额外加工转接结构，可直接在现有管路上进行替换安装。

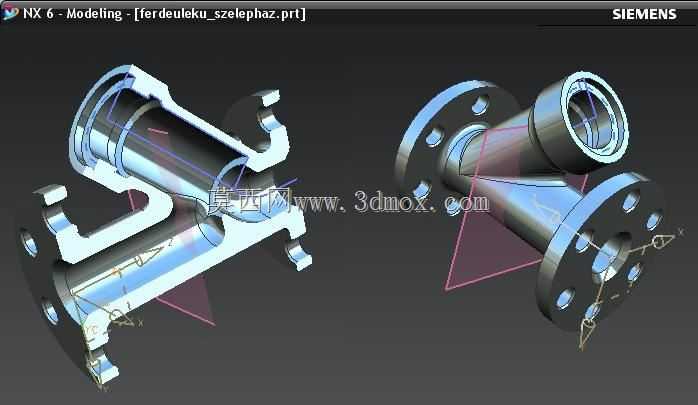

　　斜向支路的流道与主流道的衔接处做了大圆弧过渡处理，建模阶段就对内壁的流阻特性做了初步校核，避免直角转角带来的湍流、气蚀问题，主流道两端的法兰端面与管体轴线保持严格的垂直度公差，安装后可保证管路的同轴度要求，减少法兰密封面的偏载泄漏风险。从安装边界来看，该管件的轴向安装尺寸、法兰外径、螺栓孔中心距均符合常规工业管路的安装空间预留要求，斜向支路的伸出长度经过优化，不会与相邻管路的支架、保温层产生干涉，支路法兰的端面角度经过精准计算，接驳支路管线时无需额外调整管线走向，可降低现场安装的施工难度。在实际工况应用中，这类斜三通可适配水、蒸汽、弱腐蚀性化工介质等多种流体工况，根据实际使用的压力等级、介质腐蚀特性，

　　可在该三维模型的基础上调整管壁厚度、法兰密封面形式、材质选型，比如用于高压工况时可增加管壁厚度、采用凸面法兰密封结构，用于腐蚀介质场景可更换为不锈钢、衬塑材质的对应结构。建模过程中对管体的壁厚做了均匀化处理，避免局部壁厚突变带来的应力集中问题，法兰与管体的衔接处做了过渡圆角强化，可承受管路运行过程中的水锤冲击、温度变形带来的附加应力，减少焊缝位置（若采用焊接成型工艺）的开裂风险。对于管路设计人员来说，该模型可直接导入管路装配体中进行干涉检查、管路应力仿真分析，提前预判安装过程中可能出现的空间冲突问题，减少现场施工的返工率；对于加工制造端来说，模型的尺寸链完整，法兰端面、流道内壁、螺栓孔等关键加工面的基准清晰，

　　可直接用于生成数控加工代码、铸造模具的制作，无需额外进行二次建模修正。不同于市面上常规的等径正三通结构，该斜向角度的分流设计能够让介质在分流过程中保持更平稳的流态，在需要连续稳定输送介质的制程管路中，可减少压力波动对后端设备的冲击，比如在换热设备的进出口管路、泵组的出口分流管路中使用，能够有效降低管路振动、噪音问题，提升整个管路系统的运行稳定性。
