带安装基座的特征凸轮铣削加工结构

　　该结构属于机械传动系统中常见的凸轮类执行构件配套加工基准件，核心应用场景集中在中小载荷的间歇传动工位，常见于轻工自动化送料机构、小型工装的工位切换驱动单元，以及专用设备的周期性动作输出端，相比盘形凸轮、圆柱凸轮的复杂廓面，该特征凸轮结构更适配短行程、小摆角的往复驱动需求，不需要配套复杂的从动件摆臂结构，直接通过柱形特征的周向轮廓推动从动件完成直线往复动作，传动链路短，累计间隙小，在对动作重复定位精度要求在0.05mm以内的工位上适配性极强。

　　从结构设计逻辑来看，下方的方形基座是整个构件的安装基准，三个均匀分布的安装孔围绕中心凸台呈三角排布，这种排布方式相比四角固定的方案，在同等安装面幅下能获得更稳定的压紧力分布，不会因为加工面的平面度误差导致安装后基座出现翘曲，进而影响中心凸台的轴线垂直度——这一点在实际加工和装配环节非常关键，一旦凸轮安装轴线与回转轴线的同轴度超过0.02mm，从动件的行程误差就会被放大，直接导致末端执行机构的动作不到位，甚至出现卡滞。基座的厚度设计充分考虑了铣削加工的让刀需求，中心凸台与基座衔接处没有做清根处理，预留了合适的圆角过渡，既避免了铣削加工时刀具在根部出现扎刀问题，也能降低凸台与基座衔接位置的应力集中，在承受从动件周期性侧向推力的时候，不会出现根部断裂的失效问题。

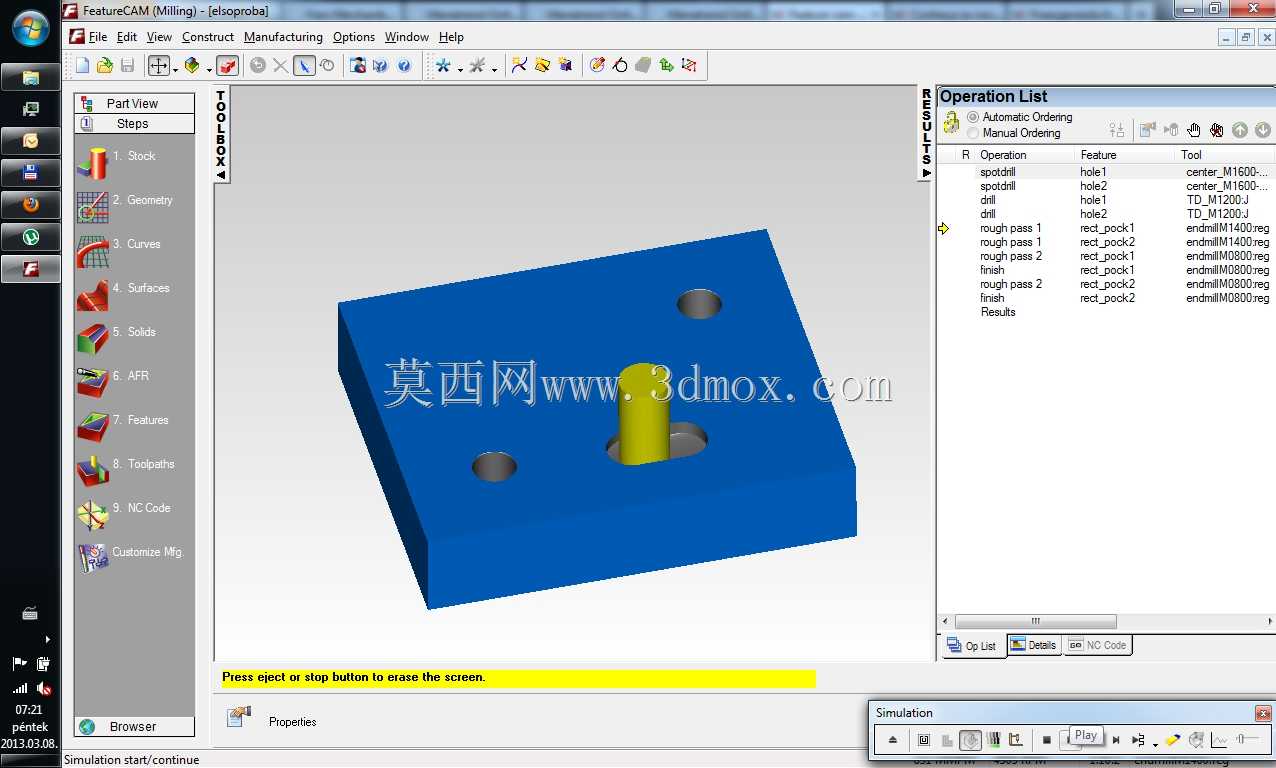

　　在加工实现层面，该结构完全适配2.5轴铣削的工艺路线，不需要五轴联动设备即可完成全部特征加工：首先通过台虎钳夹持方形毛坯料，完成上下端面的平铣，保证基座厚度尺寸的一致性，随后采用定心钻完成三个安装孔的点位定位，再通过钻头完成孔位加工，最后换用立铣刀走周向轮廓完成中心凸台的铣削，整个加工过程不需要复杂的工装夹具，普通立式数控铣床即可完成全工序加工，单件加工节拍短，适合小批量的配套生产。从安装边界来看，方形基座的边长尺寸适配常见的40mm、50mm规格的标准安装铝型材台面，三个安装孔的孔距匹配标准M6内六角螺丝的安装间距，不需要额外加工转接板即可直接固定在设备台面上，中心凸台的直径尺寸适配常见的内径8mm、10mm的从动件滑套，不需要额外定制配套的从动件连接件，能直接和现有标准传动部件完成适配。

　　实际使用过程中，该结构的凸轮特征廓面没有做复杂的曲线设计，采用等半径的柱面结构，从动件的运动规律为等速运动，适合对动作冲击要求不高的低速传动工位，转速适配范围在每分钟30转到60转之间，过高的转速会导致从动件回程时出现刚性冲击，加速接触表面的磨损。为了降低长期运行的磨损量，凸台的外圆表面在铣削完成后可以追加一道滚压工序，将表面粗糙度控制在Ra0.8以内，同时基座的安装面平面度控制在0.01mm以内，保证安装后凸台的轴线与安装面的垂直度公差在0.015mm以内，就能满足连续8000小时运行的耐磨需求。在装配环节，三个安装孔的锁紧扭矩需要保持一致，推荐采用定扭矩扳手按照5N·m的扭矩逐次锁紧，避免单个螺丝锁紧力过大导致基座变形，影响凸台的位置精度。
