带安装支座的法兰式连接轴组件结构

　　这套组合式连接结构在流体输送管路、小型动力传输单元、模块化设备对接工位中有着非常广泛的适配场景，日常在车间做产线模块化改造、小型动力单元输出端对接、管路系统的快拆维护段设计时，这类结构的出镜率非常高。很多刚入行的结构设计人员在做类似对接结构时，容易只关注轴本身的传动强度，忽略安装支座的定位公差与法兰端的密封配合余量，最后做出来的组件要么装配时出现别劲卡滞，要么运行一段时间后连接螺栓出现疲劳松动，反而增加后期运维的工作量。

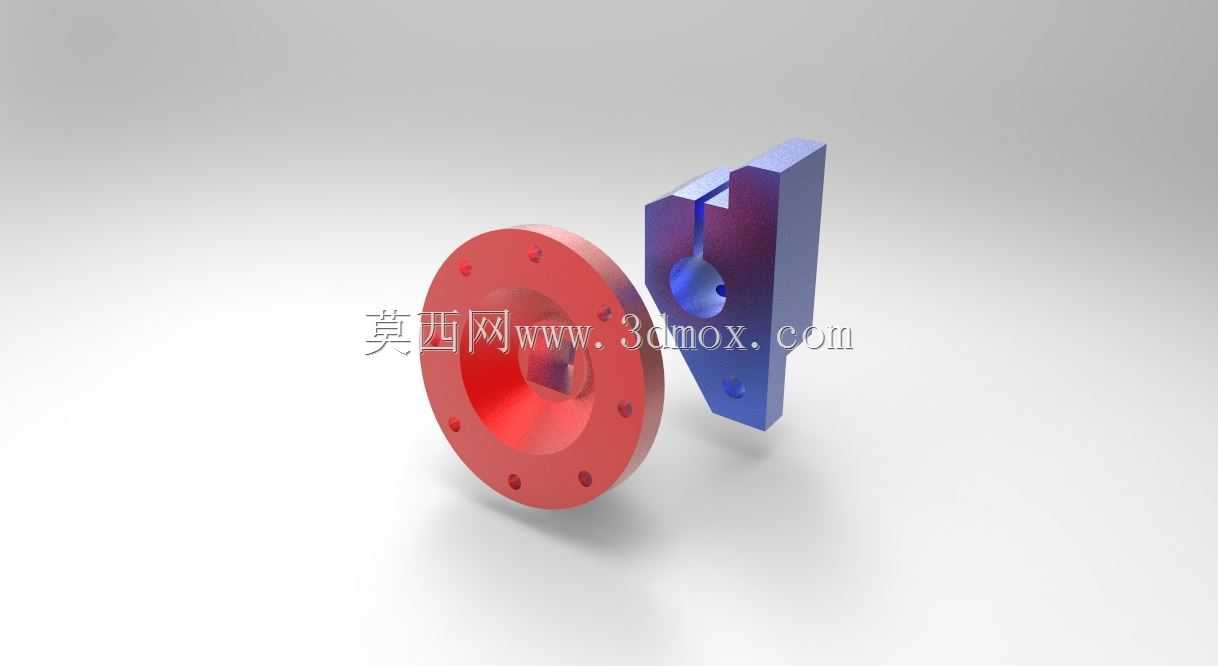

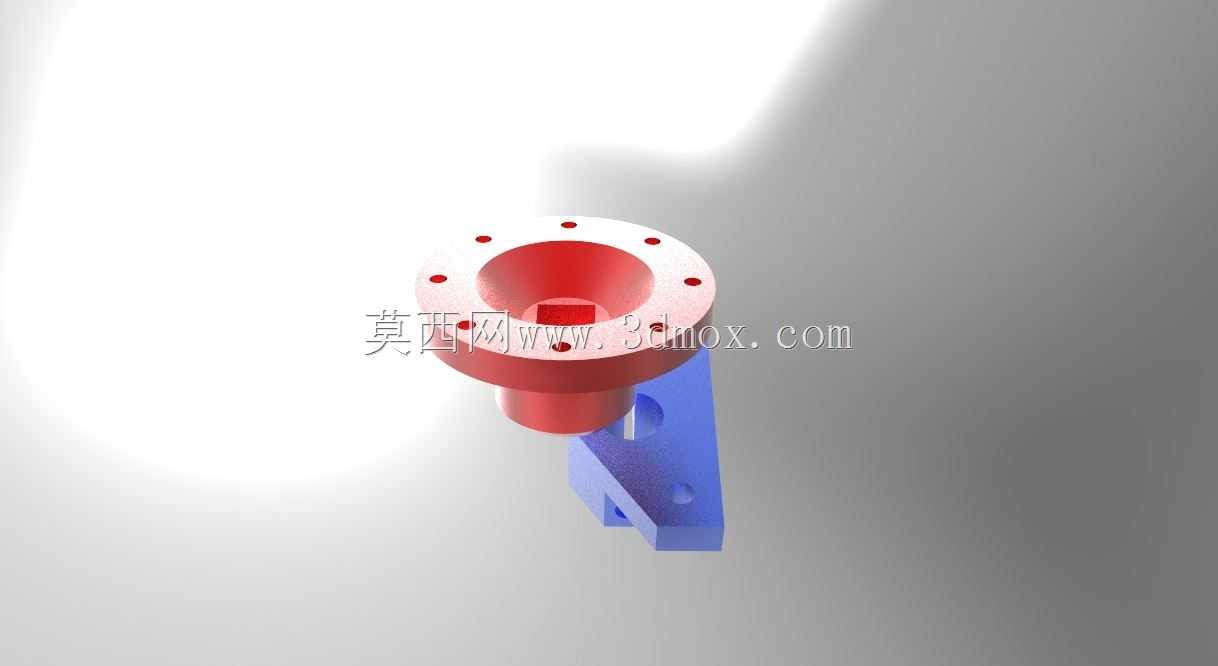

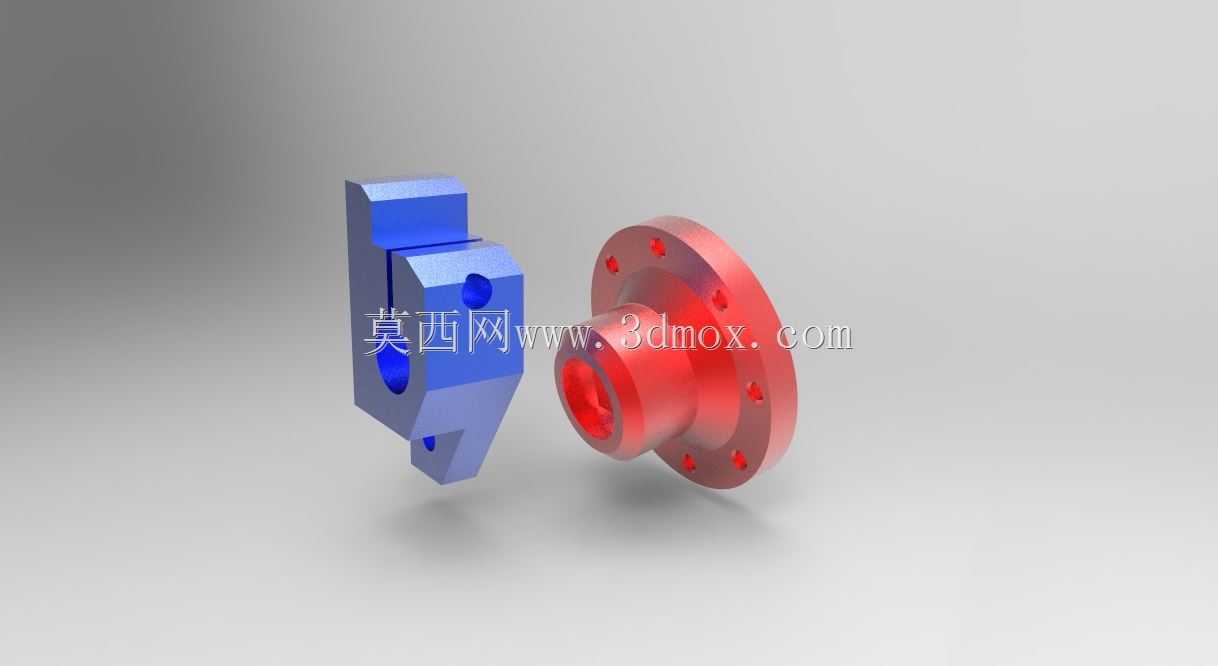

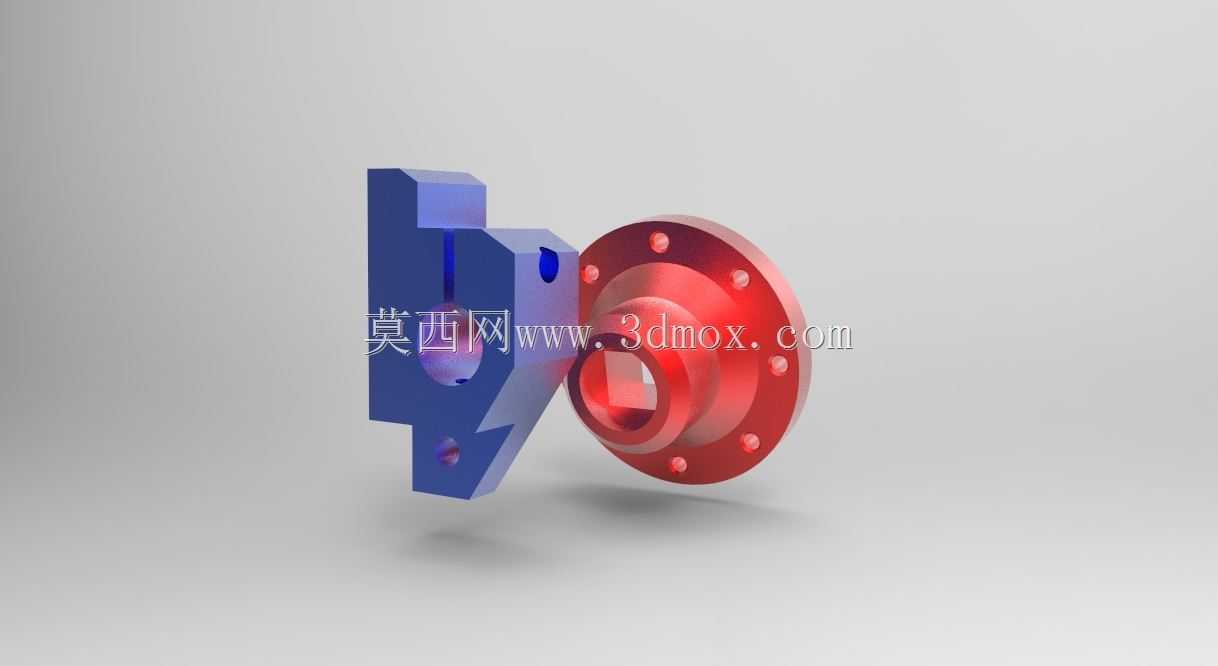

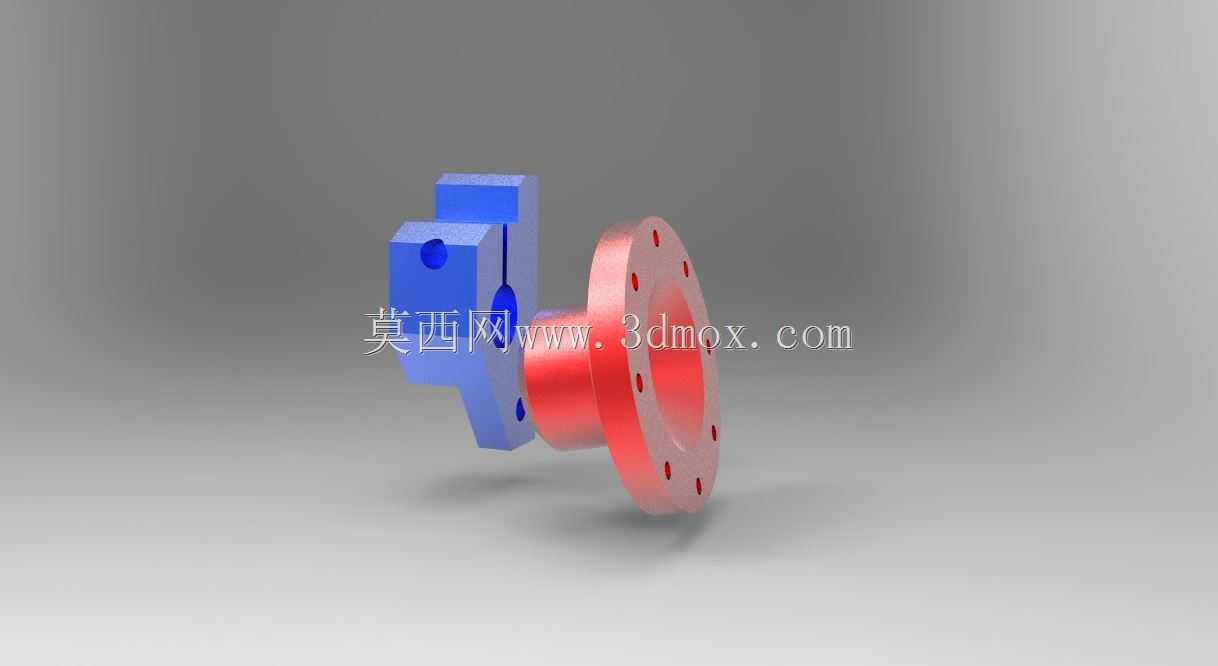

　　从结构拆分来看，这套组件分为两个核心功能部分，一侧是带轴向开槽锁紧结构的蓝色安装支座，另一侧是带均布螺栓孔的红色法兰连接轴。安装支座的开槽设计是整个结构的巧思所在，当轴段穿入支座的内孔后，通过锁紧开槽位置的紧固螺栓，可以让支座内孔产生均匀的径向收缩，抱紧穿过的轴段，既可以实现轴段轴向位置的无级调整，也能抵消一部分轴系运行时产生的径向窜动，相比传统的顶丝锁紧结构，这种抱紧式的固定方式对轴表面的损伤更小，锁紧力分布也更均匀，不会出现顶丝点接触造成的轴表面压痕，后期拆卸维护时也不会因为顶丝锈死出现拆不下来的问题。支座本体上预留的两个光孔是用于将整个组件固定在设备安装基面的，设计时需要注意这两个安装孔的中心距公差要控制在±0.1mm以内，孔位与支座内孔的垂直度公差不能超过0.05mm，不然锁紧轴段后会出现轴系与安装基面不平行的问题，直接影响后续对接的传动精度。

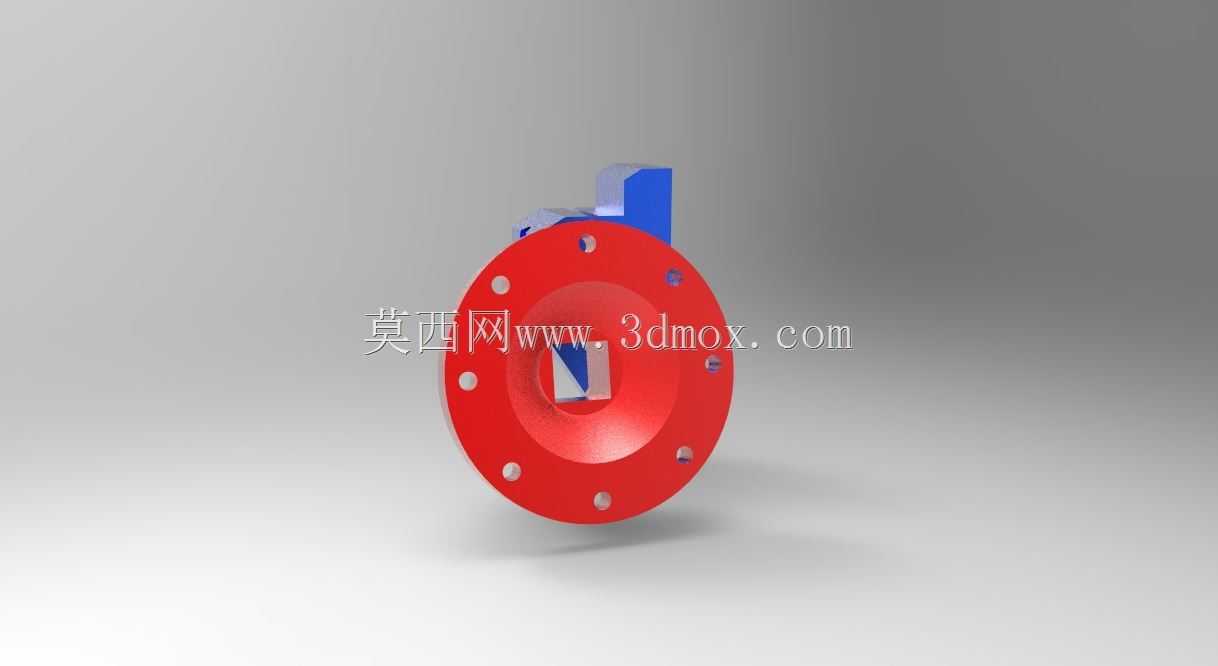

　　另一侧的法兰连接轴，法兰端面上均匀分布了8个螺栓过孔，这种孔位布局适配绝大多数同通径的标准法兰对接需求，不管是和管路端的法兰连接，还是和动力输出端的法兰盘对接，都不需要额外做转接板，能大幅减少设计时的非标件数量。法兰轴的轴段和安装支座的内孔采用间隙配合设计，配合间隙控制在0.02-0.04mm之间，既保证轴段可以顺畅穿入支座调整位置，又不会因为间隙过大造成轴系运行时的径向跳动。轴段与法兰盘的衔接位置做了圆角过渡处理，避免应力集中造成的轴根断裂，这一点在有交变载荷的传动场景下尤为重要，很多早期失效的轴类零件，问题都出在轴肩位置没有做足够的圆角过渡，长期受交变应力后从应力集中位置出现裂纹。

　　做这类结构的三维建模时，首先要确定法兰端的对接通径与螺栓孔分布圆直径，这两个尺寸是和外部对接件匹配的核心边界，一旦出错整个组件就无法和现有设备对接。其次要确定安装支座的内孔直径与整体安装高度，内孔直径要和对接轴的轴径匹配，安装高度则要根据设备内部的安装空间来确定，要保证法兰端对接后，整个组件不会和周边的其他零部件产生运动干涉。建模过程中要特别注意安装支座开槽位置的宽度，开槽宽度一般设置为支座内孔直径的1/8到1/6，太窄的话锁紧时内孔收缩量不够，抱不紧轴段，太宽则会降低支座本身的结构强度，锁紧时容易出现支座开裂的问题。另外法兰端的螺栓过孔直径要比适配的螺栓直径大1-2mm，预留一定的装配调整余量，避免因为加工误差造成螺栓穿不进去的问题。

　　在实际装配调试时，要先将安装支座固定在设备基面上，不要一开始就把锁紧螺栓拧死，将法兰轴穿入支座内孔后，先对接法兰端的连接螺栓，调整好轴的轴向位置与同轴度后，再交叉拧紧法兰端的固定螺栓，最后再锁紧安装支座开槽位置的紧固螺栓，这样的装配顺序能最大程度减少装配应力，避免轴系出现别劲的问题。如果是用于有密封要求的流体管路场景，还要在法兰对接面之间加装适配厚度的密封垫片，垫片的内径要比法兰通径大2-3mm，避免垫片凸入管路内部造成流阻增大或者介质冲刷垫片造成密封失效。日常运维时，每次设备停机保养都要检查法兰连接螺栓与支座锁紧螺栓的预紧力，尤其是在有振动的工作场景下，螺栓容易出现松动，定期复紧能有效避免组件脱落造成的设备故障。
