InventorCAM模块铣削加工测试工件结构

　　日常做数控加工编程验证的时候，最怕的就是新模块或者后处理上线就直接上正式工件，一旦刀路计算出错、进给匹配有问题，轻则崩刀废料，重则撞坏主轴，所以这类专门用于CAM模块功能验证的测试工件，是车间工艺组常备的验证载体。这个测试工件的结构设计完全围绕铣削加工全工序的验证需求展开，没有多余的装饰性结构，每一处几何特征都对应一项CAM功能的校验点。从外形来看，整体是带圆角的方形基座，基座上设置了多层阶梯式的型腔结构，不同深度的台阶可以验证平面铣削的分层下刀逻辑、Z向深度匹配精度，型腔侧壁的不同倾斜角度可以校验等高铣、曲面铣的刀路生成顺滑度，避免出现刀路跳刀、过切的问题。工件中心位置设置了小型凸台与沉孔特征，用来验证钻孔循环、

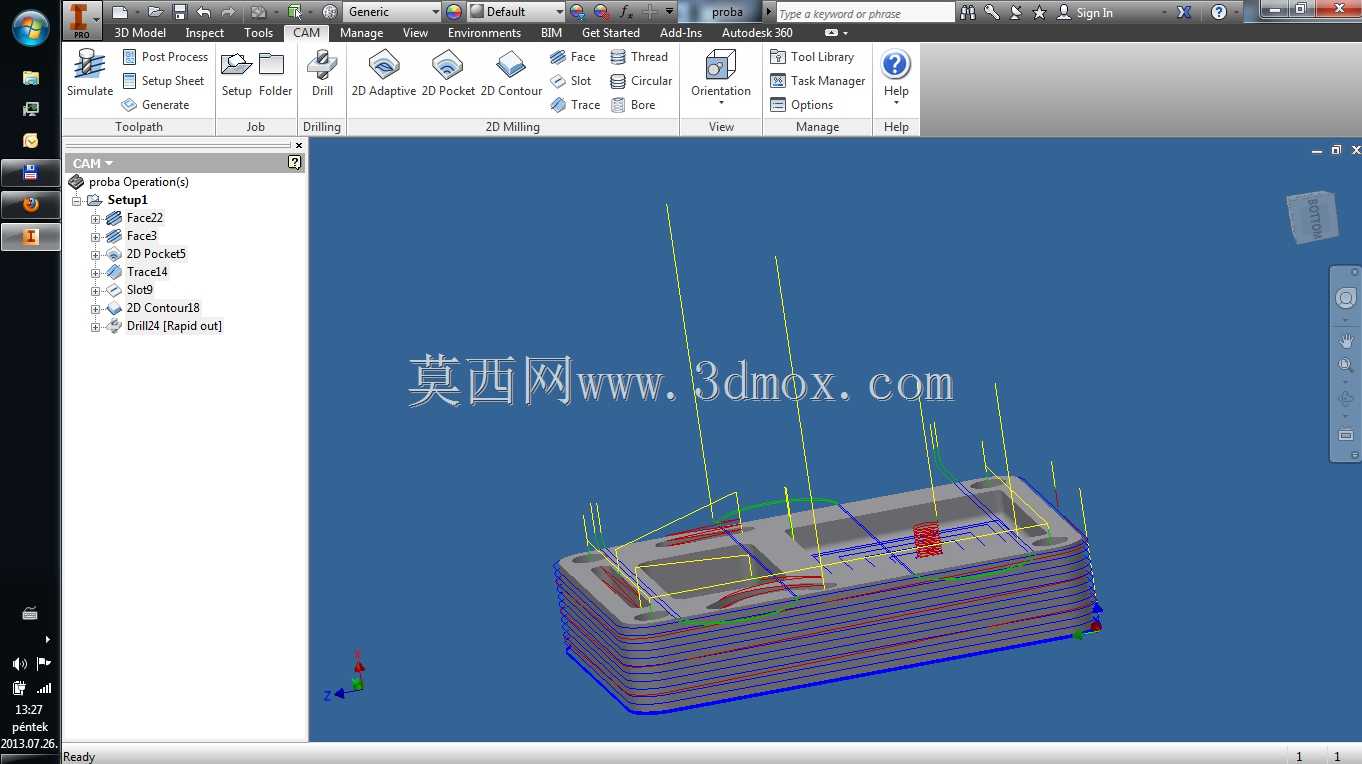

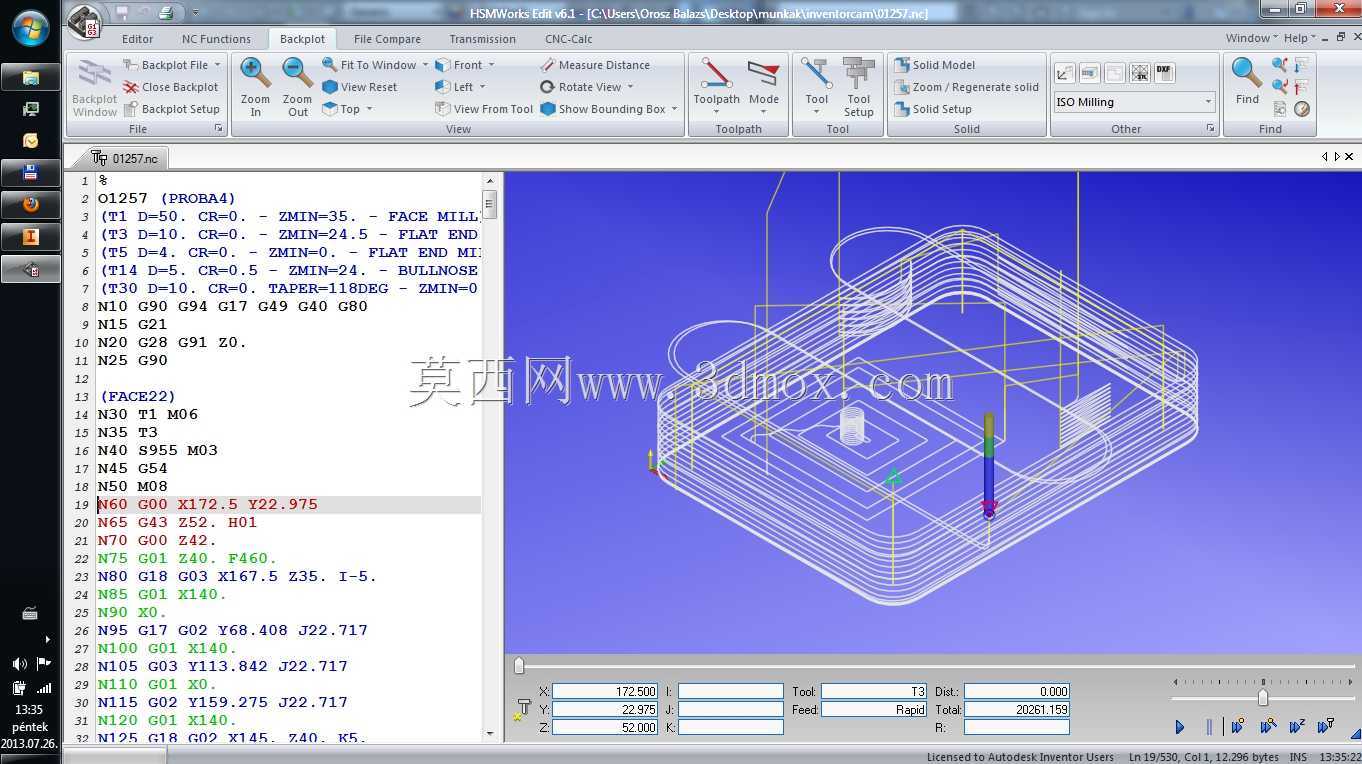

　　点位加工的定位精度，检查CAM模块对不同孔加工工序的参数识别是否准确，包括啄钻、深孔钻的退刀量设置是否能正确输出到G代码中。工件边角位置的圆弧过渡、小尺寸凸棱结构，是用来验证精加工刀路的步距设置、残留高度计算是否符合预期，测试小刀具加工窄区域时的刀路避让逻辑是否正常，避免出现刀具刮伤已加工面的情况。在实际车间应用场景里，这类测试工件不需要做实际的量产使用，每次更新CAM模块版本、调试新的机床后处理、更换新的加工刀具类型之前，都会先在软件里对这个工件做全工序编程，生成刀路后先做实体仿真，检查是否存在过切、撞刀、刀路断层的问题，仿真无误后再输出G代码到机床上做实际试切，试切完成后测量各特征的尺寸精度、表面粗糙度，

　　确认整个编程加工链路没有问题之后，才会安排正式工件的加工。设计这类测试工件的时候，特意把不同加工特征的边界尺寸做了明确区分，各特征之间的间距预留了足够的刀具运动空间，不会出现特征间距小于常用铣刀直径的情况，避免测试过程中因为结构本身的干涉导致验证结果失真。安装边界上，工件底部是平整的基准面，可以直接装夹在平口钳或者机床工作台上，不需要做专用的工装夹具，装夹时只要找正基准边就能快速完成定位，减少测试前的准备时间。工件的整体高度控制在常规铣削行程的安全范围内，Z向加工深度不会超过普通立式加工中心的常用行程，测试过程中不需要调整机床的硬限位参数。从刀路验证的角度来说，这个工件覆盖了平面铣、型腔铣、等高轮廓铣、曲面精加工、

　　点位加工这几类最常用的铣削工序，不管是测试CAM模块的开粗刀路抬刀逻辑，还是精加工的进刀退刀方式，都能通过对应的特征得到准确的验证结果。比如多层台阶的侧壁可以测试顺铣逆铣切换时的刀路衔接是否顺畅，不同深度的平面可以测试Z向分层下刀时的进给速度匹配是否正确，避免出现扎刀的问题。在做刀路仿真的时候，还能通过这个工件验证软件的刀柄碰撞检测功能，把实际使用的刀柄、刀具参数导入软件后，检查加工深型腔的时候是否会出现刀柄与工件侧壁碰撞的情况，提前预判加工风险。很多编程工程师刚接触新的CAM模块时，也会用这类测试工件来熟悉软件的操作逻辑，通过对不同特征的编程练习，快速掌握模块里的加工策略设置方法，比直接拿正式工件练手的试错成本低很多。试切完成后的工件还可以用来对比软件仿真的加工效果与实际加工效果的差异，调整软件里的加工余量、步距、进给参数，建立适合车间实际加工条件的参数模板，后续做正式工件编程的时候直接调用参数就能减少调试时间。整个工件的结构没有复杂的特殊曲面，所有特征都是常规铣削能加工的几何形状，不会因为结构本身的加工难度影响CAM模块功能的测试结果，能准确反映出软件模块本身的刀路计算能力，排除工艺难度带来的干扰。
