双平行四边形剪叉式液压升降承载平台

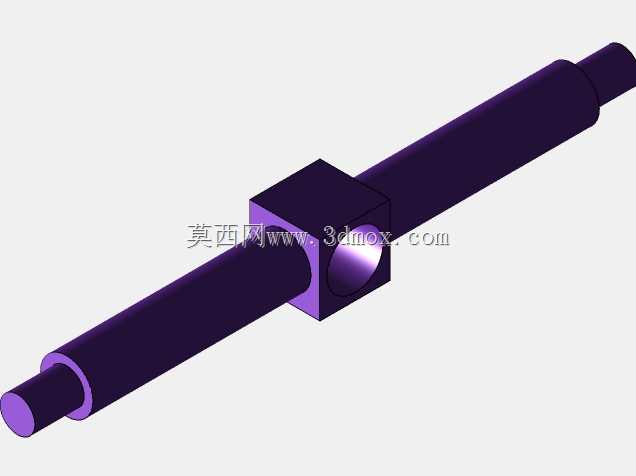

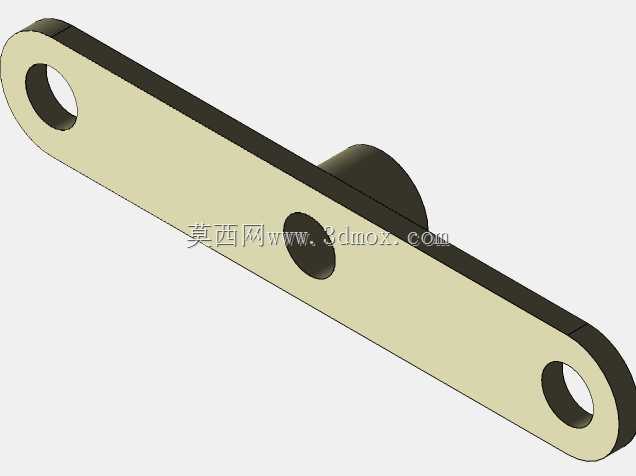

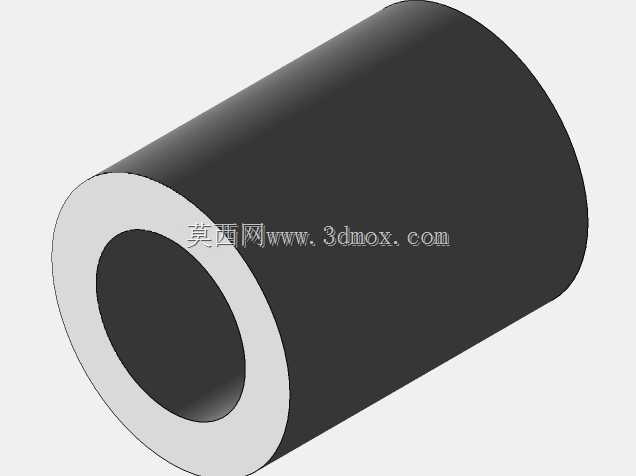

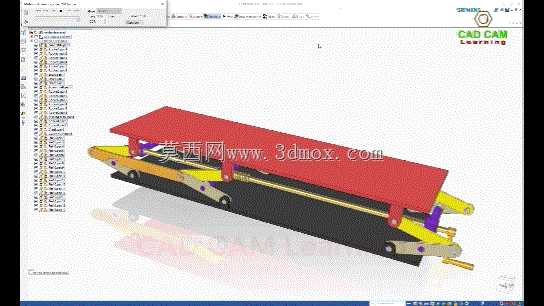

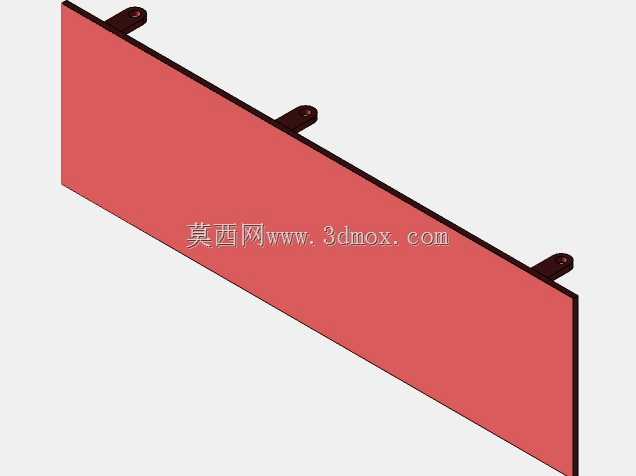

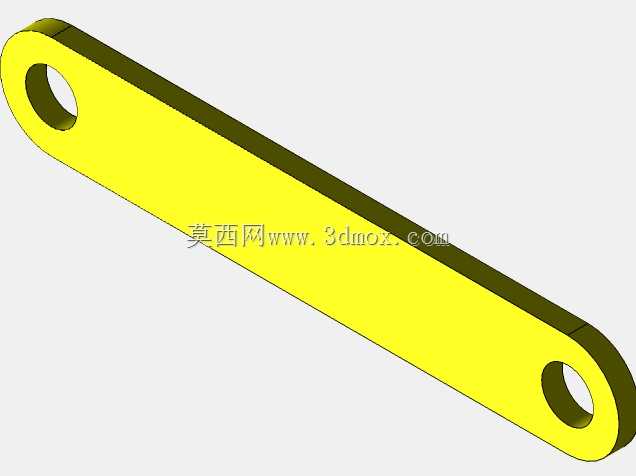

该双平行四边形结构的升降承载装置，主要面向车间工位物料转运、轻型设备检修举升、流水线工位高度适配等场景使用，可在固定安装位完成垂直方向的平稳举升作业，适配仓储物流、轻型装配、设备维保等多个作业环节的高度调节需求，能够替代传统固定高度作业台，解决不同作业场景下的高度差适配问题，减少人工搬抬重物的作业强度，降低作业过程中的磕碰、砸伤风险。装置核心采用两组对称布置的平行四边形剪叉臂结构，通过两组平行连杆的同步约束，保证上部承载平台在整个升降行程中始终保持水平状态，不会出现侧倾、偏移的问题，相比单组剪叉结构，双平行四边形的布局拥有更高的侧向稳定性，承载时受力分布更均匀，能够避免单侧臂杆受力过载导致的结构变形。驱动端采用直线推拉杆配合铰接点布置，推拉杆伸缩时带动剪叉臂绕铰接销轴转动，实现平台的平稳升降，铰接位置均采用耐磨销轴配合衬套设计，长期往复运动也不会出现过大的配合间隙，保证升降过程的顺滑无卡滞。上部承载平台采用整板式平板结构，台面平整无突出结构，可根据实际使用需求加装防滑垫、工件定位夹具、侧边防护栏等附属结构，平台边缘预留有标准安装孔位，方便后续功能拓展。下部底座为整板式焊接结构，底部预留有地脚安装孔，可通过膨胀螺栓固定在混凝土地面，也可加装脚轮组件转换为移动式升降作业平台，底座内部预留驱动元件的安装空间，可将驱动动力单元完全集成在底座内部，避免外部管线剐蹭损坏。设计过程中通过平行四边形机构的运动学仿真，对各臂杆的长度比例、铰接点位置进行了反复优化，在保证最低收纳高度足够紧凑的前提下，最大化有效升降行程，收纳状态下整体高度较低，方便在低矮空间内存放转运，举升到最高位置时整体结构仍保持足够的刚性，平台边缘的形变量控制在允许范围内，不会出现明显的下沉晃动。各臂杆之间的运动间隙经过合理匹配，升降过程中无异常晃动，平台升降速度均匀，可在行程内任意位置锁定停留，满足不同作业高度的使用需求，结构整体没有复杂的异形零件，大部分零部件采用标准型材加工，加工制造成本较低，后期维护更换配件也十分便捷。
