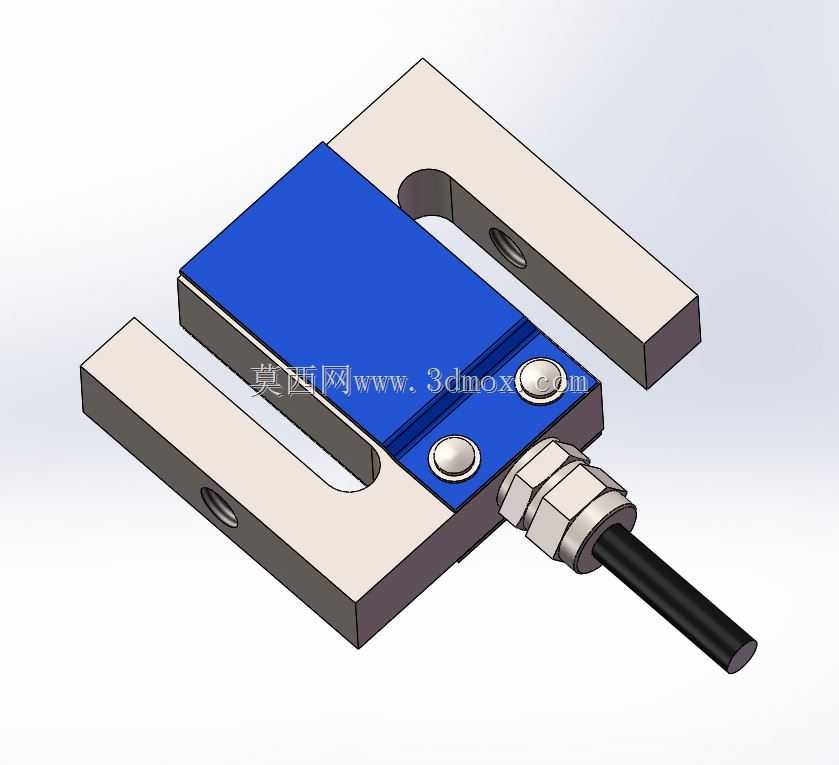

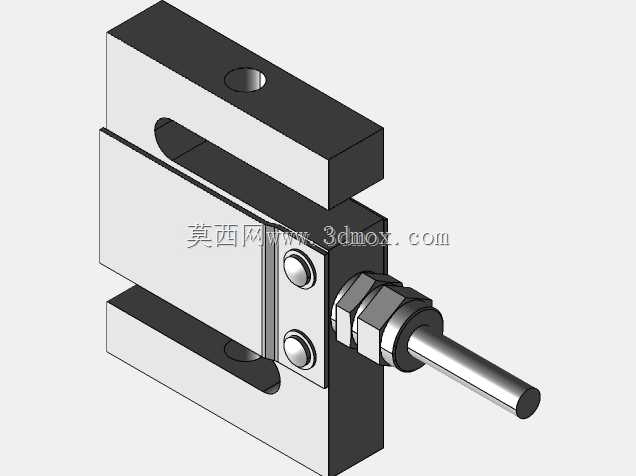

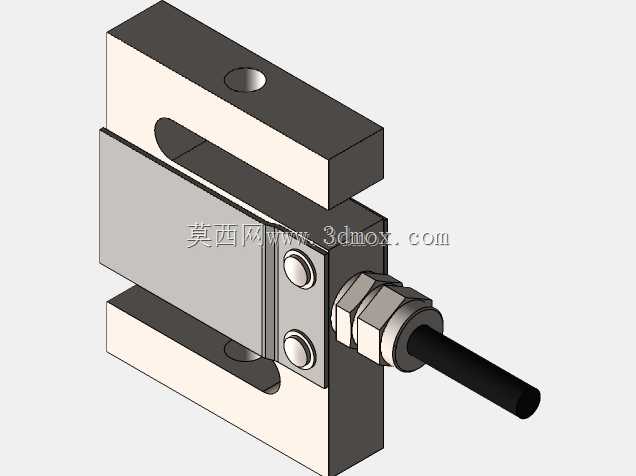

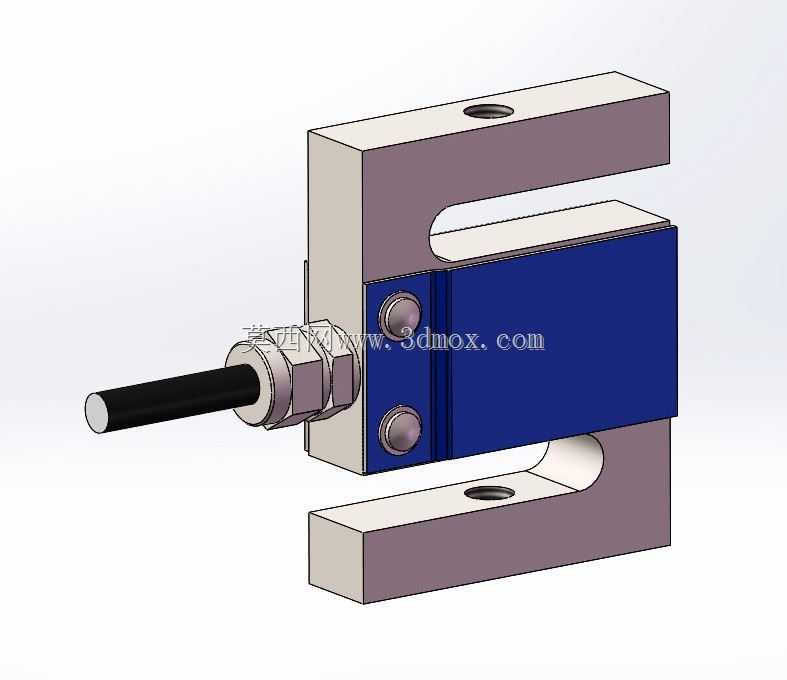

M8螺纹孔S型拉压力称重传感构件

这款S型称重构件主要面向工业称重、力值检测场景设计，可广泛应用在小型配料秤、包装检重设备、拉力试验机、自动化装配压装工位的力值反馈环节，同时也适配吊钩秤、料斗仓的物料称重监测场景，能够同时完成拉伸方向与压缩方向的双向力值测量，为工业生产过程的力值管控、重量计量提供稳定的信号反馈。在功能特性上，该构件采用S型剪切梁结构设计，这种结构能够让外力作用时的应变区域受力均匀，有效抵消偏载带来的测量误差，测量覆盖5kg到50kg的常用小量程力值区间，适配多数轻工业、实验室级别的小力值检测需求。构件两端设置标准M8螺纹安装孔，上下两端的安装孔位同轴度经过设计校核，既可以通过螺杆完成拉伸场景的悬挂安装，也可以通过压头配合完成压缩场景的承压安装，安装过程无需额外定制转接件，通用适配性较强。从设计思路来看，这款构件在结构规划时优先考虑了安装便捷性与测量稳定性，主体采用上下对称的S型悬臂结构，中间的应变区域做了等强度设计，既保证受力时应变片粘贴区域的形变均匀线性，也控制了整体的结构体积，不会占用过多安装空间；侧面预留的线缆出线端做了防折弯防护结构，避免设备运行过程中线缆反复弯折导致的信号传输故障，外壳的拼接结构做了密封贴合设计，能够阻挡日常生产环境中的粉尘、少量溅水侵入内部应变元件，提升构件在复杂车间环境下的使用寿命。在外形尺寸与安装边界上，这款构件整体为方正的S型块体结构，整体轮廓紧凑，上下安装面的平行度经过公差管控，安装时只要保证上下受力点与构件中心轴线重合，即可获得最优的测量精度，安装时需要预留出线缆的弯折空间，避免线缆被挤压影响信号输出，两端M8螺纹的旋合深度经过设计匹配，能够保证满量程受力时螺纹连接不会出现滑脱、变形问题，适配常规的工业安装标准螺杆，无需特殊定制紧固件。
