交流机房专用管线排布通道框架结构

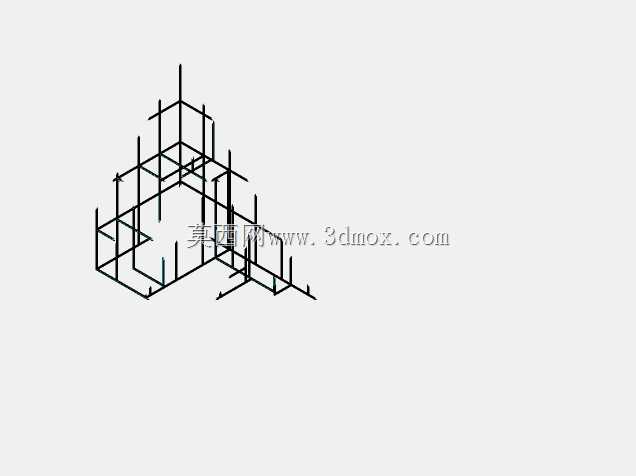

该通道框架是专为交流机房场景设计的配套支撑结构，主要应用于大中型数据中心、工业变配电机房、企业核心通讯机房的内部管线排布作业，承担机房内通风管线、强弱电桥架、冷媒管路、消防管线的分层承载与有序排布功能，解决传统机房管线零散布设带来的检修困难、通风受阻、管线交叉干扰等实际运维痛点。在实际机房部署场景中，该框架可沿机房冷热通道侧边或设备列间架空安装，无需额外占用地面运维空间，能够为机房预留充足的设备搬运通道与巡检作业面，适配不同层高、不同设备布局的交流机房改造与新建项目需求。从功能特性来看，该框架采用模块化杆件拼接设计，所有支撑构件均采用等规格型材裁切组装，整体为镂空桁架式结构，自身风阻极低，不会对机房精密空调的送风气流组织造成遮挡干扰，可保障机房内冷热空气循环顺畅，避免局部热点堆积影响交流供电设备的稳定运行。框架的分层横杆可根据不同管线的安装间距需求灵活调整固定位置，能够同时承载多组不同管径、不同用途的管线，所有杆件连接节点均采用可拆卸式固定结构，后期机房管线扩容、设备调整时无需整体拆解框架，仅需局部调整对应位置的杆件即可完成改造，大幅降低机房运维改造成本。在设计思路层面，该框架优先遵循机房运维的安全规范要求，整体结构的承重冗余量按照常规机房管线满载重量的1.8倍进行设计，可避免长期承重出现结构形变；框架的边角位置均做了钝化处理，避免安装及后期巡检过程中出现磕碰划伤；整体结构采用对称式布局，可根据机房实际通道长度进行多段拼接延伸，适配不同长度的机房通道布设需求。从安装边界来看，该框架的底部支撑脚可适配机房防静电地板的架空高度进行调节，无需破坏地面防水及保温层，顶部固定端可根据机房吊顶或顶板的承重条件选择吊装或落地支撑两种安装方式，框架整体宽度控制在常规机房列间间距的允许范围内，安装完成后不会遮挡设备柜门的正常开启，也不会影响机房内消防喷头、温感探测器、监控设备的探测范围，能够完全匹配交流机房的各项建设规范要求。
