纺纱厂交流站用槽式机架结构设计

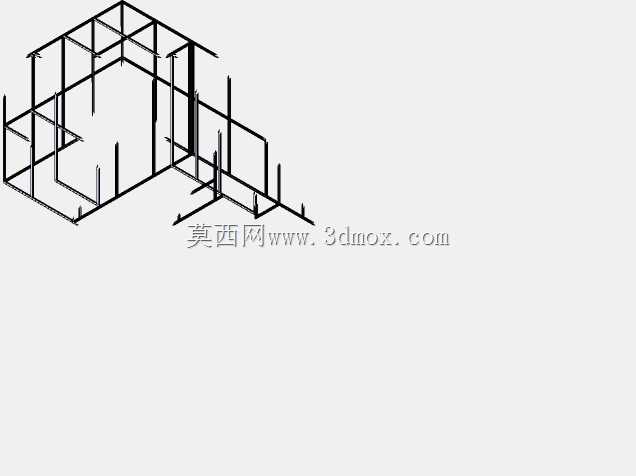

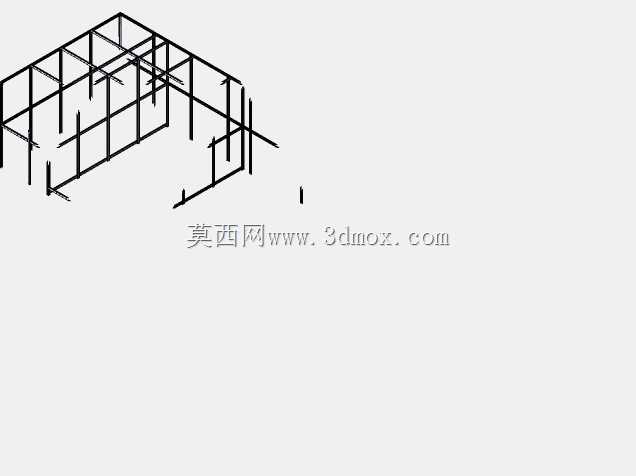

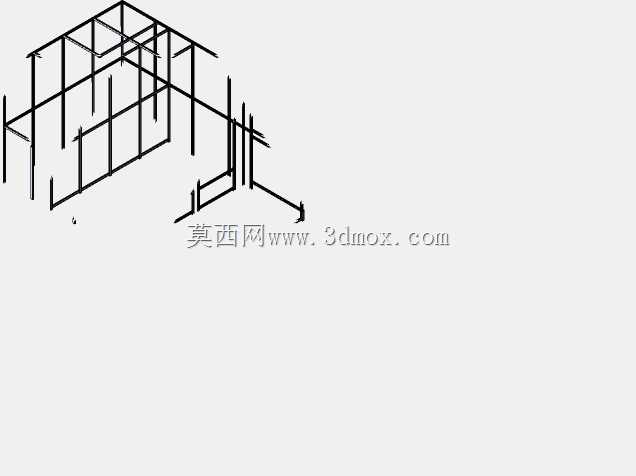

该槽式机架主要应用于纺纱厂交流站的设备承载与空间布局场景，作为纺纱车间交流供电站点的核心支撑结构，承担着站内电气设备、线路排布组件的承载固定作用，同时为现场运维人员预留充足的操作与检修通道空间，适配纺纱车间高粉尘、连续作业的生产环境特性。从实际用途来看，该机架通过模块化的钢结构框架拼接，将交流站的各类配电、调控设备分层固定在预设位置，同时利用框架的槽式结构规整布设动力线缆与信号线路，避免车间内飞絮、粉尘堆积在线路接头处引发安全隐患，也能减少生产过程中设备振动带来的线路移位、接口松动问题，保障交流站长期稳定为纺纱生产线各工序设备提供可靠的电力调配支持。在功能特性上，该机架采用开放式框架设计，整体无封闭外板，既能够保障站内设备的通风散热需求，适配纺纱车间常年温度偏高的环境特点，也方便运维人员从多个方位快速抵达设备点位开展检修、元器件更换作业；框架的横竖杆件采用等强度排布设计，在控制整体自重的前提下，保障各承载点位的承重能力满足交流站设备的荷载要求，同时杆件的连接点位均预留标准安装孔位，可根据后续设备升级需求灵活调整层板、固定件的安装位置，具备较强的适配扩展性。设计思路层面，该机架优先考虑纺纱车间的现场安装边界条件，整体外轮廓尺寸适配交流站预设的安装基坑范围，底部杆件的排布完全匹配现场预埋的固定地脚位置，无需现场二次打孔裁切即可完成就位安装；框架的转角位置均做斜向加固处理，抵消车间内重型设备运转传递的地面振动影响，避免机架长期使用后出现结构变形；通道部分的宽度设计满足单人携带工具通行、以及小型设备部件转运的尺寸要求，不会出现运维操作空间局促的问题。外形尺寸与安装边界上，机架整体采用矩形布局，横向与纵向的外伸尺寸严格控制在交流站规划的占地范围内，底部支撑脚的高度预留了地面线缆沟槽的布设空间，顶部框架的高度适配车间层高与管线布设高度，不会与车间顶部的照明、消防管线产生干涉，各侧边与车间墙体、周边生产设备之间预留了足够的安全间距，既满足消防规范的通道要求，也避免周边设备运转的振动直接传递到机架结构上。
