经典弧形玻璃饮料包装瓶三维结构设计

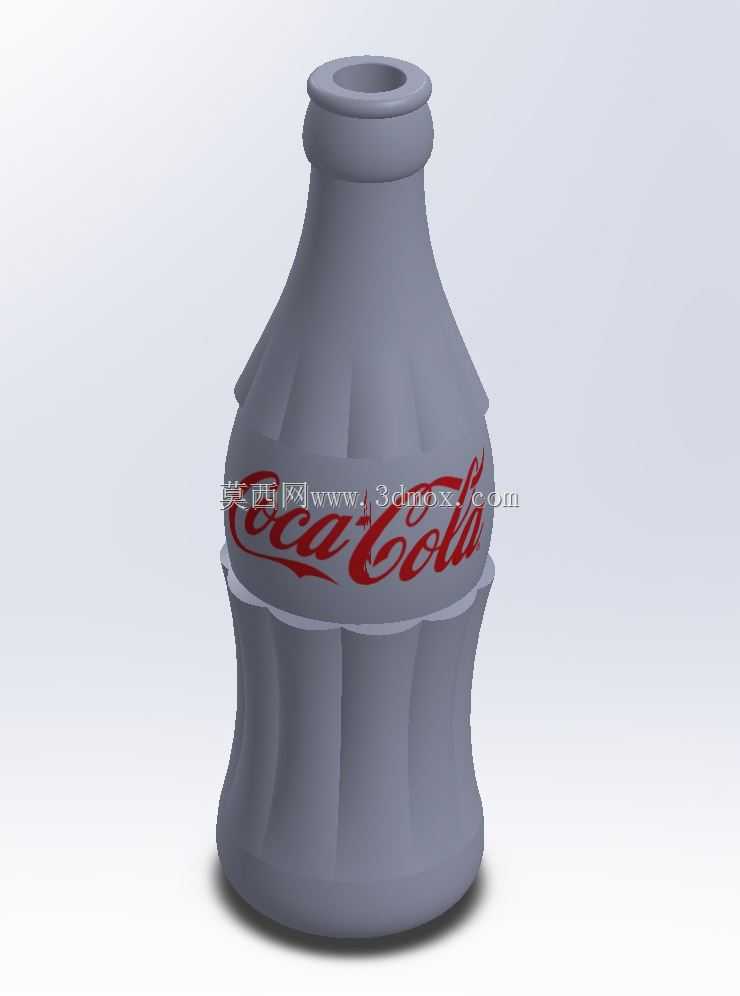

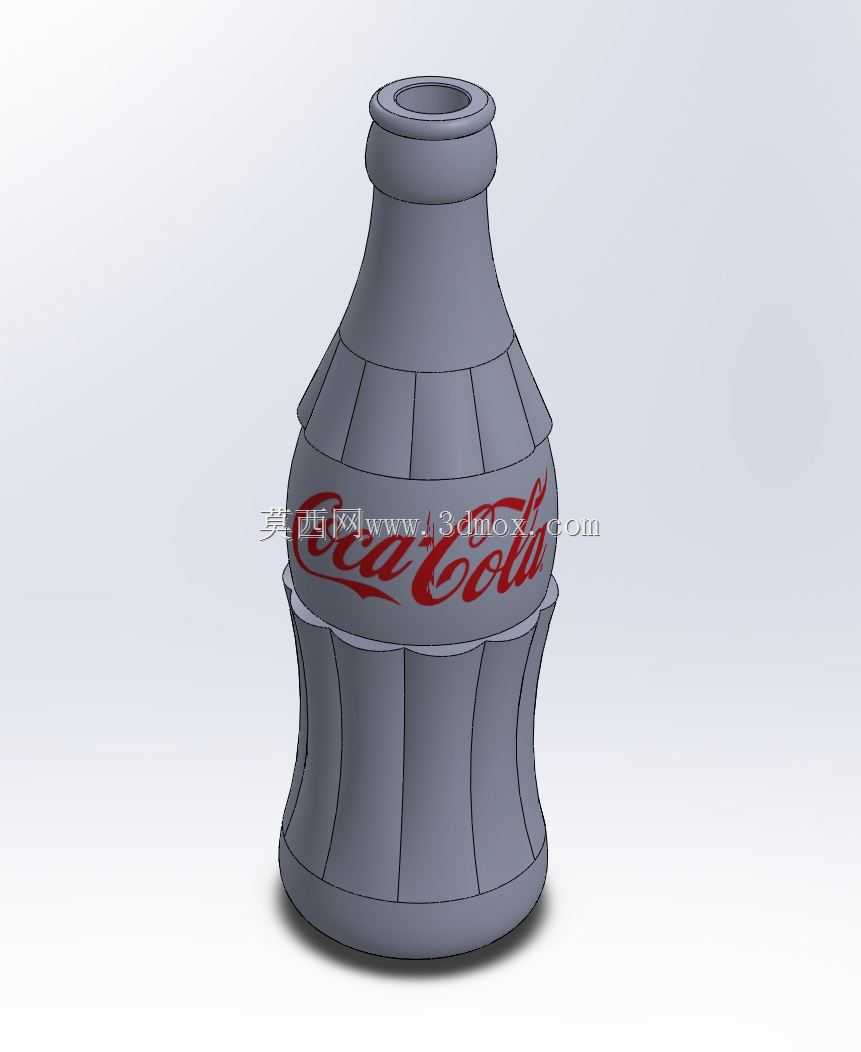

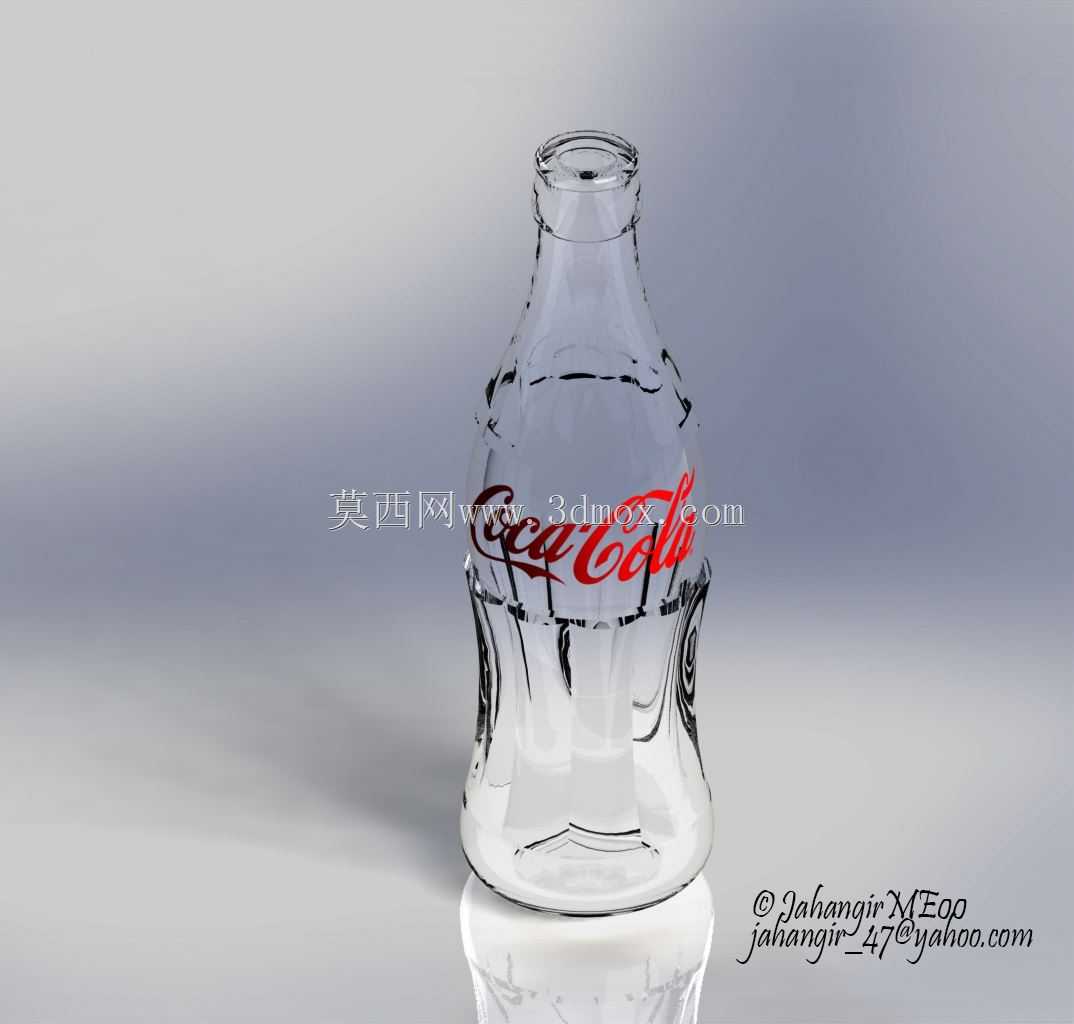

　　在快消品包装结构设计领域，玻璃材质的饮料容器一直是结构建模的典型练习对象，这类带品牌专属曲面特征的瓶体，既需要兼顾吹制成型的工艺可行性，也要满足灌装、贴标、运输堆叠、手持握持的全流程使用需求。本次建模的弧形玻璃瓶，首先要还原的是瓶身中段的收腰曲面，这个曲面并非单纯为了视觉辨识度设计，实际生产中，收腰结构能提升瓶体垂直方向的抗挤压能力，满瓶堆叠时的载荷可以顺着曲面弧度分散到瓶肩与瓶底的加厚区域，避免垂直堆压导致的瓶身碎裂。建模过程中要先确定瓶体的核心尺寸边界：常规流通款的该类瓶体总高控制在230mm上下，瓶口采用标准的28mm口径皇冠盖封合结构，瓶口螺纹段的壁厚要控制在2.8-3.2mm区间，保证封盖时的咬合强度，

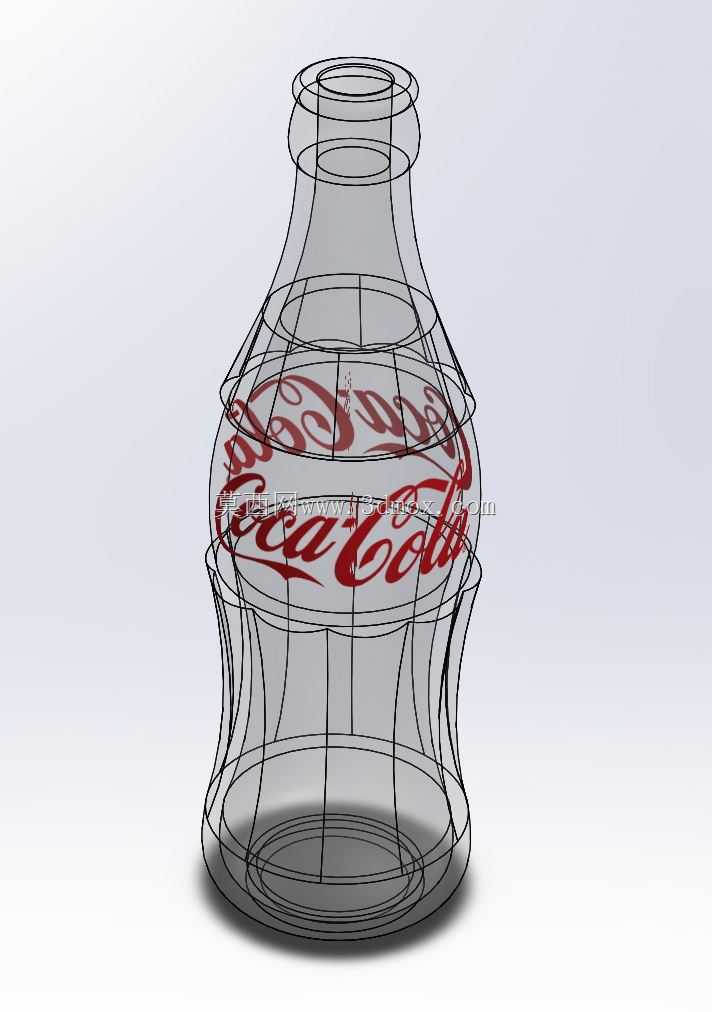

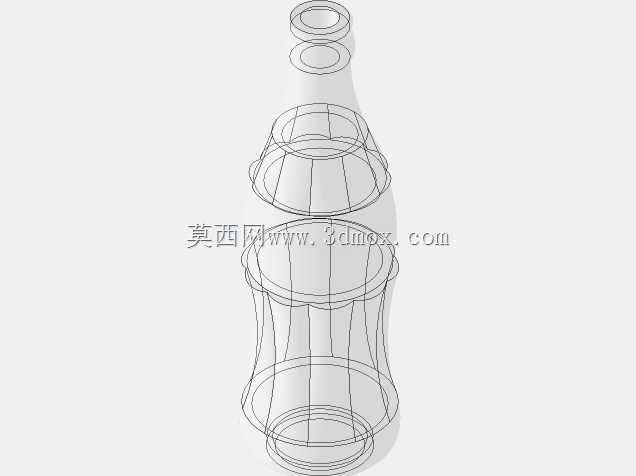

　　同时避免旋盖时出现玻璃崩口。瓶肩部分采用大曲率过渡曲面，从瓶口下方的直段平滑过渡到瓶身最大直径处，最大直径约66mm，这个直径尺寸是经过人体工学验证的，普通成年人单手握持时拇指与中指可以轻松环绕，握持时的受力点刚好落在瓶身的防滑纹理区域。瓶身下半部分的内凹曲面，除了品牌识别作用，还能在灌装线输送过程中增加瓶体与侧向导板的摩擦力，减少高速输送时的倒瓶概率，同时瓶底的花瓣式内凹结构，是玻璃吹瓶工艺里的典型加强结构，能抵消碳酸饮料内部的气压对瓶底的向外推力，避免瓶底凸起导致的放置不稳。建模时要注意曲面的连续性，所有过渡面都要达到G2连续，不然吹制模具加工时会出现明显的棱线，影响成品外观。瓶身的标识区域要预留0.15mm的浅浮雕深度，

　　这个深度既可以保证标识的辨识度，又不会在贴标时出现标签起翘的问题，也不会因为凹陷过深导致清洗时残留污渍。从应用场景来看，这类瓶体模型除了用于包装结构的教学练习，还可以用于灌装生产线的工位模拟，比如验证洗瓶机的拨轮卡位尺寸、贴标机的标签贴合位置、装箱机的抓瓶头适配性，在做整线仿真的时候，精准的瓶体外轮廓尺寸可以有效减少现场调试的干涉问题。建模时还要考虑玻璃壁厚的均匀性，整体壁厚控制在3mm左右，瓶肩与瓶底的加厚区域最多不超过4.5mm，壁厚差过大会导致吹制成型时冷却速度不一致，出现玻璃内应力集中，后续运输过程中容易出现自爆问题。瓶身的防滑纹理采用渐变深度设计，靠近收腰位置的纹理深度稍大，往上下两端逐渐过渡到与瓶身曲面齐平，

　　这样既保证握持时的防滑效果，又不会影响标签的粘贴平整度。另外瓶口的密封面要做平面度约束，平面度公差控制在0.1mm以内，保证封盖后皇冠盖的密封圈能完全贴合，避免出现漏液、漏气的问题，影响饮品的保质期。在做结构校验的时候，可以通过有限元模拟满瓶状态下的侧倾冲击，验证瓶身从1.2米高度跌落至水泥地面时的应力分布，调整曲面曲率让最大应力值落在玻璃的许用应力范围内，同时还要模拟堆码状态下的长期载荷，保证底层瓶体在12层堆码的持续压力下不会出现破裂。这类容器的建模难点在于曲面的光顺度，很多初学者容易把注意力放在外形的相似度上，忽略了工艺层面的尺寸约束，比如瓶口的封合尺寸、瓶底的支撑平面度、壁厚的均匀性，这些参数才是实际生产中决定产品是否合格的核心要素，单纯复刻外观的模型无法用于实际的模具设计与产线仿真。
