孟加拉国Gomti大桥桥梁百叶窗结构设计

　　在跨河桥梁的附属结构设计中，通风防护类构件往往需要同时兼顾气流疏导、结构防护、安装适配性多重需求，这款应用于孟加拉国Gomti大桥的桥梁百叶窗，就是针对热带季风区强降雨、高湿度、跨河强风的实际工况完成的结构设计。从实际应用场景来看，该构件安装于桥梁箱梁的侧部通风口位置，跨河区域常年湿度偏高，箱梁内部如果长期处于密闭闷湿状态，不仅会加速内部钢结构件的锈蚀速率，高温季节密闭空间内的空气膨胀还会给箱梁密封结构带来额外的内应力，同时季风期瞬时强风如果直接灌入箱梁内部，也会对内部附属管线、检修设施造成冲击，这款百叶窗就是为平衡通风需求与防护需求设计的专用构件。

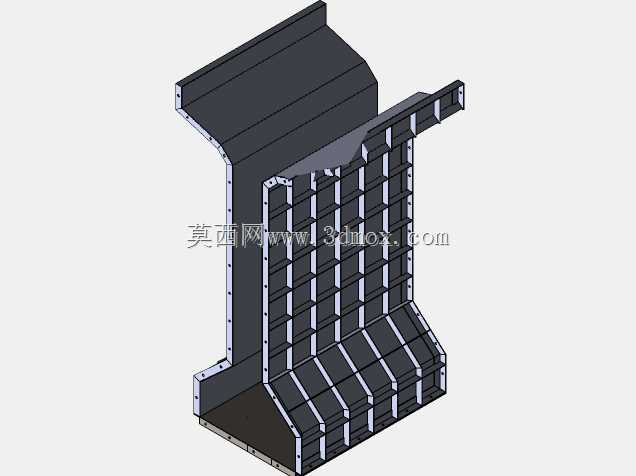

　　从功能特性上看，该百叶窗采用多段式倾斜百叶格构设计，每一片百叶的倾斜角度经过针对性核算，既可以保证正常状态下箱梁内部与外部的空气流通，带走内部积聚的潮气与热量，又能在季风期强降雨天气下，阻挡斜向飘落的雨水直接灌入箱梁内部，避免内部积水带来的结构锈蚀、管线受潮问题。整体框架采用折弯钢板拼焊结构，外围法兰边预留了均匀排布的安装孔位，可直接通过螺栓与箱梁侧部的预埋安装基座贴合固定，不需要额外做现场焊接调整，适配桥梁现场快速装配的施工要求。格构部分的百叶叶片与内部加强筋采用一体化排布，每一道叶片背后都设置有纵向加强筋，横向也设置有多道分隔筋板，将整个百叶窗的受力面分割为多个小的受力单元，既可以降低单片叶片的受风荷载，避免强风下叶片出现变形震颤，也能提升整体结构的抗冲击能力，应对跨河区域可能出现的飞石、杂物撞击。

　　设计过程中首先考虑的是安装边界的适配问题，桥梁箱梁侧部的通风开口为非规则的变径结构，上部收窄、下部扩宽，同时带有一定的倾斜角度，因此百叶窗的整体外形并非规则矩形，而是完全贴合通风口的轮廓做了随形设计，上部的弯折段与箱梁的斜向侧壁完全贴合，下部的扩口段与箱梁下部的通风开口边缘对齐，保证安装后接缝严密，不会出现缝隙漏雨、漏风的问题。尺寸设计上，整体安装边界完全匹配箱梁预留开口的尺寸，法兰边的宽度控制在合理范围，既保证安装时有足够的螺栓排布空间，也不会过多突出箱梁外壁，避免影响桥梁整体的外观平整度，同时减少不必要的风阻。百叶的间距设置也经过反复校核，间距过大会降低防雨、防杂物的效果，间距过小则会提升通风阻力，影响通风散热的效率，最终选定的间距参数可以在保证通风效率满足箱梁内部换气需求的前提下，有效阻挡大体积杂物、斜向雨水进入箱体内部。

　　从结构细节来看，所有的板材折弯处都做了圆角过渡处理，避免应力集中导致的焊接位置开裂，适应桥梁长期承受车辆动荷载、风致振动的使用场景，所有的焊接位置都采用连续角焊缝，焊后做打磨平整处理，后续配套防腐涂装工序时可以保证涂层附着均匀，提升结构在高湿高盐的跨河环境下的抗腐蚀能力。百叶叶片的倾斜方向顺着当地雨季的主导风向设置，可以最大程度降低雨水被风吹入的概率，同时叶片的下边缘做了微小的滴水折边，即便有少量雨水溅落在叶片上，也会顺着折边直接滴落到百叶窗外部，不会顺着叶片流入箱梁内部。整体结构没有采用复杂的异形曲面，全部采用板材折弯、拼焊的工艺即可完成加工，不需要开模，降低了构件的加工成本，也方便后续运维过程中如果出现局部损坏，可以快速加工替换件完成维修，不需要复杂的定制加工流程。

　　在实际安装逻辑上，该百叶窗为整体式装配构件，现场施工时只需要将构件对准预留开口，穿入固定螺栓拧紧即可完成安装，不需要在现场做二次切割、焊接作业，大幅降低了高空作业的施工难度，也减少了现场焊接对桥梁原有防腐层的破坏。构件的重量经过优化，在保证结构强度满足风荷载、冲击荷载要求的前提下，尽可能降低板材厚度，减少整体自重，降低高空安装的作业难度，也减少对箱梁侧壁的额外荷载。格构式的设计也让整个构件的受力更加均匀，长期受风荷载作用下不会出现整体变形，连接位置的螺栓也不会因为长期振动出现松动，适配桥梁长达数十年的使用周期需求。
