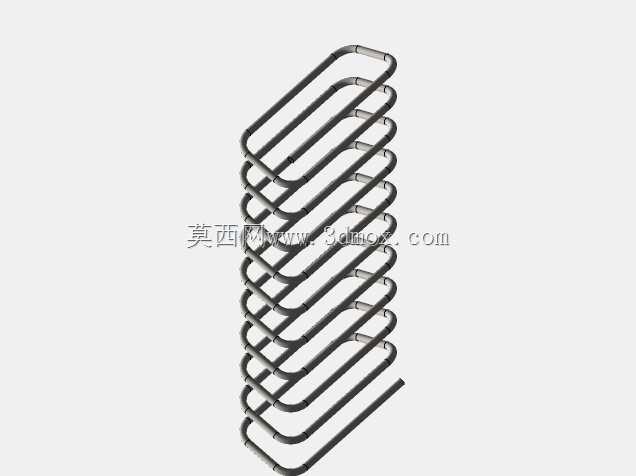

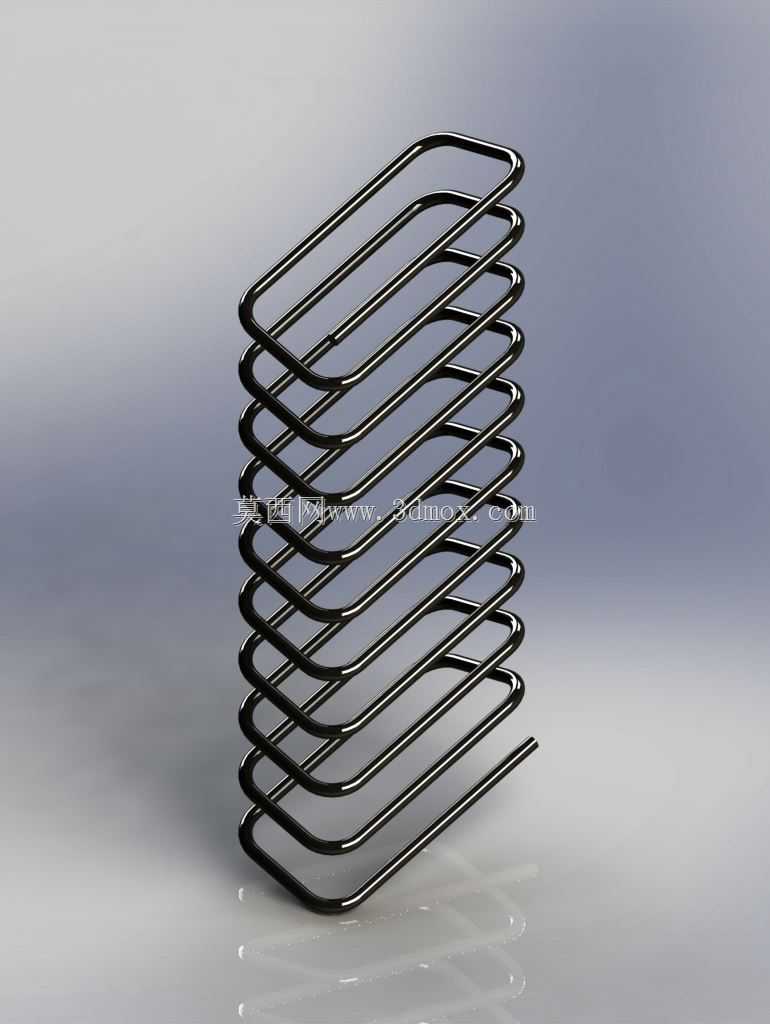

高精度矩形截面螺旋压缩弹簧结构设计

　　在非标自动化产线的定位工装、精密检测设备的缓冲结构、小型冲压模具的卸料组件里，矩形截面弹簧的出镜率远高于普通圆线弹簧，这类弹簧的截面特性决定了它在相同安装空间下能提供更大的刚度，更适配空间受限但负载要求高的工位。很多刚接触结构设计的工程师容易直接调用软件自带的螺旋弹簧生成器做矩形弹簧，最后做出来的模型螺旋升角过渡生硬，首尾端的并圈处理不符合实际加工工艺，放到装配体里做运动仿真时经常出现干涉，甚至导出工程图后车间按图加工出来的成品弹力曲线和设计值偏差超过20%，根本没法用。做这个矩形弹簧的三维建模时，首先要明确实际应用中的安装边界：这类弹簧通常是安装在沉孔或者导杆上的，所以弹簧的内圈或者外圈必须和安装位留0.1-0.2mm的间隙，建模前就要先确定好矩形截面的长宽尺寸、弹簧的中径、有效圈数、总自由高度这些核心参数，不能上来就直接扫掠。很多人做矩形螺旋的时候习惯用普通的螺旋线当路径，直接把矩形截面垂直于路径扫掠，最后出来的弹簧每一圈的截面都会出现轻微的扭转，实际加工出来的弹簧端面是歪的，根本没法平稳贴合安装面。正确的建模逻辑是先根据弹簧的旋向、升角计算每一圈螺旋线的法向平面，在每一圈的起止位置做参考平面约束矩形截面的方向，保证整个弹簧的矩形截面始终保持水平垂直，不会出现周向扭转，这样做出来的弹簧端面磨平之后才能保证和安装面完全贴合，受力的时候不会出现偏载。从功能特性上来说，矩形弹簧和普通圆线弹簧的最大区别是应力分布更均匀，

　　圆线弹簧受压缩时应力最大的位置在线圈内侧，而矩形截面的弹簧应力分布更平缓，相同压缩量下的疲劳寿命比同规格圆线弹簧高30%以上，在频繁往复运动的工位上使用寿命更长。建模的时候还要注意首尾端的并圈处理，实际生产中矩形弹簧的首尾通常会有3/4圈到1圈的并紧段，这部分的螺距是逐渐过渡到有效圈的螺距的，不能直接做成等螺距结构，否则安装的时候弹簧首尾没法和安装座贴实，受力时会出现异响甚至过早断裂。另外还要考虑弹簧的并紧段长度和磨平量，通常磨平量是钢丝截面厚度的1/4左右，建模的时候要把磨平后的端面特征做出来，不要留尖锐的棱边，实际加工中这些棱边都是要倒钝处理的，避免安装时刮伤安装孔或者导杆。在做装配验证的时候，要把弹簧的压缩行程模拟到位，

　　检查弹簧压并时的总高度是否符合设计要求，压并状态下相邻的弹簧圈之间不能出现干涉，很多新手建模时不注意螺距和截面尺寸的匹配，压并仿真时相邻圈直接穿模，放到实际项目里就会出现弹簧压并时卡死的问题。还有一点容易被忽略的是弹簧的端圈处理，用于传感器配套缓冲结构的矩形弹簧，端圈的平面度要求很高，建模时要保证端圈的参考平面和弹簧轴线完全垂直，否则安装后弹簧受力偏斜，会影响传感器的检测精度，甚至导致传感器检测数据出现漂移。在不同的应用场景下，矩形弹簧的参数选择逻辑也有区别：如果是用在模具卸料板上，弹簧的刚度要选大一些，有效圈数可以适当减少，保证足够的卸料力；如果是用在精密检测设备的缓冲工位，弹簧的刚度要小一些，有效圈数适当增加，

　　保证缓冲过程的弹力线性更好，不会出现突然的力值跳变。建模的时候还要考虑实际加工的工艺性，矩形弹簧通常是用矩形截面的弹簧钢丝冷卷成型的，卷制之后还要经过淬火、回火、喷丸处理，所以建模时的螺旋升角不能超过工艺允许的最大值，否则卷制的时候钢丝会出现开裂，废品率很高。另外弹簧的旋向也要注意，如果是安装在导杆上的弹簧，没有特殊要求的话优先选右旋，和普通螺纹的旋向保持一致，方便车间装配的时候识别，避免装反。很多工程师做弹簧模型的时候只做外形，不考虑这些工艺细节，最后出的图纸拿到车间根本没法加工，还要反复改图，耽误项目进度。这个矩形弹簧的建模过程特意优化了螺旋路径的生成逻辑，每一圈的截面都做了法向约束，首尾并圈段做了螺距渐变过渡，端面做了磨平倒角处理，不管是用来做装配干涉检查、运动仿真，还是导出工程图指导生产，都能直接使用，不需要再做额外的调整。在做设备选型的时候，也可以直接调用这个模型调整参数，快速匹配不同工位的负载和安装空间要求，不用从零开始建模，能节省不少结构设计的时间。
