纺织加湿系统空气洗涤器喷嘴结构

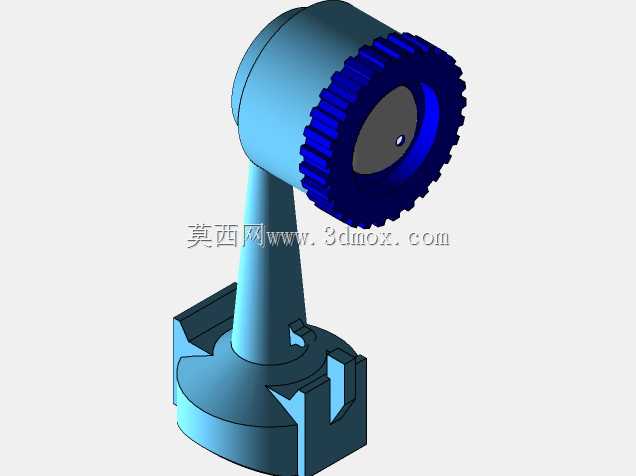

　　在纺织生产车间的环境调控环节，空气湿度的稳定控制直接影响纱线韧性、织物成品率以及生产过程中的静电防控效果，这套喷嘴正是配套纺织行业加湿系统空气清洗器的核心流体执行部件，承担着将压力水雾化后与流经的空气充分接触，完成空气洗涤、增湿调湿的核心作用。从实际工况适配角度出发，该喷嘴的安装底座采用了带定位卡槽的圆盘式结构，底座边缘预留的三个对称卡接缺口，可直接与空气清洗器的安装工位快速对位卡合，无需额外设计复杂的转接固定结构，安装时仅需对准卡槽推入后旋转小角度即可完成锁止，适配现有主流纺织加湿设备的安装孔位边界，底座的整体外径控制在适配常规安装座的尺寸范围内，安装后突出安装面的高度经过反复校核，既不会因为突出过长导致气流流经时产生不必要的扰流，也不会因为缩进安装面导致雾化覆盖范围受限。

　　支撑段采用了带倾斜角度的立柱式结构，并非垂直于底座的直立柱设计，这个倾斜角度是结合空气清洗器内部的气流流向确定的，能够让喷嘴的喷口方向正对气流的来流方向，使得喷出的雾化水滴能够最大程度与逆向流动的空气接触，提升空气洗涤过程中浮尘捕捉、湿度交换的效率，立柱的截面做了渐变过渡处理，从底座连接处的大直径逐步收窄到与头部腔体连接的小直径，既保证了整体结构的抗振强度——毕竟纺织车间的设备长期运行会存在持续的微幅振动，渐变截面能够避免应力集中导致的立柱断裂问题，同时也减少了立柱本身对气流的阻挡面积，降低风阻损耗。

　　喷嘴头部的核心雾化腔体外侧设计了一圈齿状调节结构，这个结构并非装饰性设计，而是用于现场调试时的手动拧转调节，无需借助额外工具即可转动头部调整喷口的旋入深度，从而改变内部流道的通流截面积，适配不同供水压力下的雾化效果需求，当车间环境干燥需要更大加湿量时，可适当调大通流面积提升水流量，当湿度接近设定值时可调小通流面积获得更细密的雾化效果，避免过度加湿导致织物受潮。头部腔体的喷口端面做了内凹设计，中心的喷孔位于内凹面的中心位置，这种结构能够让喷出的水雾形成稳定的锥形扩散角，避免喷口边缘的水流顺着外壁流淌造成滴水问题——在纺织车间滴水是需要严格规避的问题，一旦水滴落到织物表面会造成水渍疵点，直接影响成品等级，内凹结构配合内部的旋流流道设计，能够让压力水在进入喷孔前完成旋流加速，喷出后瞬间破碎成微米级的细雾，不会出现大粒径的水滴析出。

　　从设计思路上看，整个部件没有采用多余的分体拼接结构，除了内部必要的流道嵌件外，主体结构采用一体化成型思路，减少了拼接缝隙带来的漏水隐患，同时也降低了加工装配的工序复杂度。流道的设计上特意做了顺滑过渡，没有直角转折的结构，避免长期运行过程中水中的杂质在拐角处沉积造成喷孔堵塞，毕竟纺织车间的供水虽然经过初步过滤，但还是会存在少量细小的纤维碎屑、水垢杂质，顺滑流道能够让杂质随水流直接喷出，减少堵塞维护的频次。另外整个喷嘴的过流表面都做了光滑处理，降低水流阻力的同时，也减少了水垢附着的概率，延长部件的清洗维护周期。在安装边界的校核上，整个喷嘴的最大外轮廓是头部的齿状调节圈直径，这个尺寸经过匹配计算，在相邻喷嘴并排安装时，不会出现调节时互相干涉的问题，同时相邻喷嘴的雾化覆盖范围刚好能够在气流通道内形成完整的雾化层，不会出现加湿盲区，也不会因为重叠过多造成局部湿度过高。实际使用中，该喷嘴能够在常规供水压力下稳定输出均匀的细雾，对空气中的短纤维浮尘、飞花有很好的捕捉效果，在完成空气加湿的同时起到净化空气的作用，避免飞花在车间内飘散影响产品质量、积累带来消防安全隐患。
