K-36冲击式破碎机转子结构三维设计

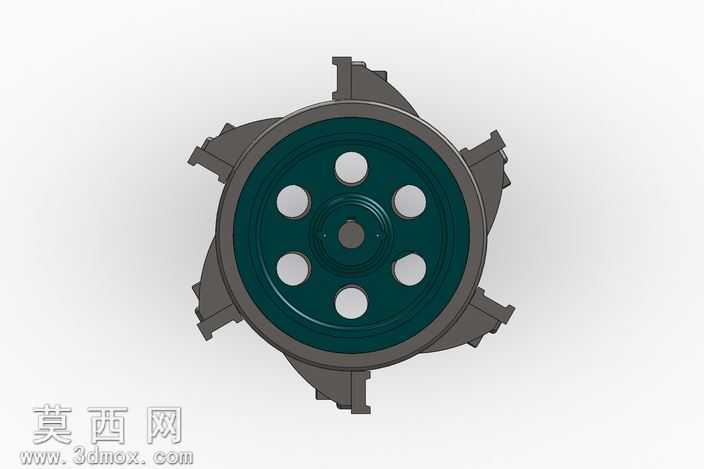

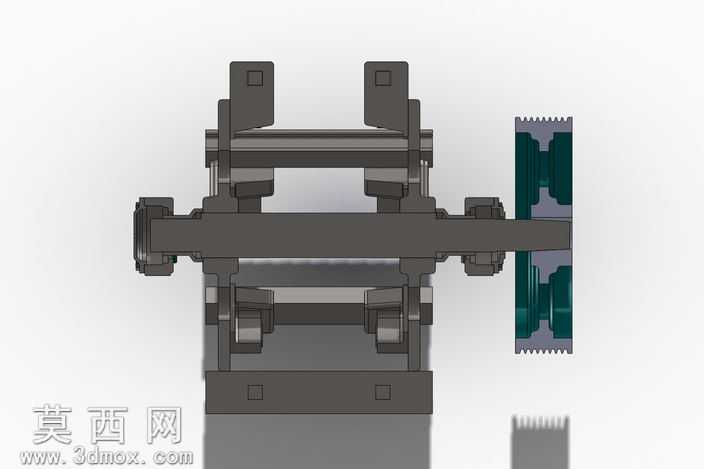

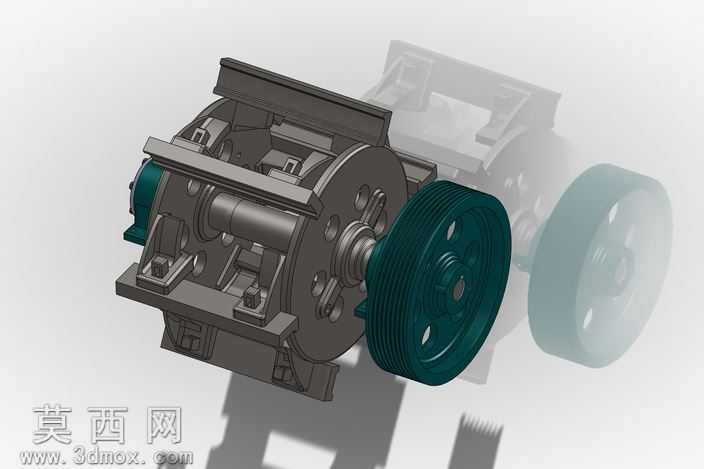

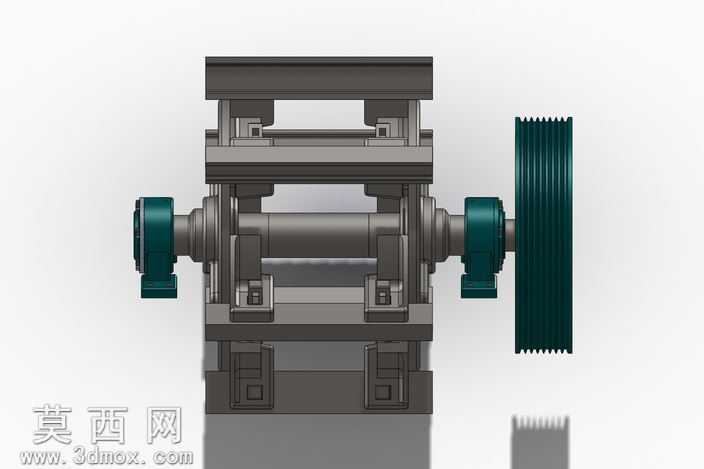

本作品为K-36冲击式破碎机核心转子部件的三维参数化建模成果，建模过程严格遵循矿山破碎设备的实际工程设计规范，先完成核心主轴的基准建模，以主轴回转轴线为全局装配基准，依次完成轴承座、转子架体、板锤安装座、传动带轮等部件的独立建模与层级装配。建模阶段对各配合面的公差逻辑做了对应还原，轴承位的轴肩定位尺寸、轴承座与机架的安装孔位、板锤安装槽的卡槽结构均按照实际加工要求做了细节刻画，避免出现装配干涉问题。材质渲染环节结合实际设备的用材特性做了区分：主轴采用调质合金钢材质，渲染时赋予哑光金属质感，还原钢材经热处理后的表面肌理；两侧轴承座采用铸钢材质，表面做深绿色漆层效果，还原工业设备的涂装特征；传动带轮采用铸铁材质，带槽部分做了细微的粗糙质感处理，还原铸件表面的加工痕迹；转子架体采用焊接钢结构，焊缝位置做了细微的凸起细节刻画，还原焊接结构的真实特征。结构设计上完整还原了冲击式破碎机转子的工作逻辑：带轮布置于主轴单侧，通过多楔带传递动力带动主轴高速回转，转子架体上的板锤安装位预留了足够的装夹空间，可满足板锤磨损后的更换需求，两侧轴承座采用分体式安装结构，便于后期设备维护时的拆卸检修，架体的加强筋布局完全参考实际设备的受力特点设计，可直观展示转子高速回转时的应力传递路径。整体装配完成后做了全局干涉检查，所有运动部件与固定机架之间均预留了合理的运转间隙，可直接用于后续的运动仿真、有限元受力分析，也可作为矿山设备设计教学、破碎设备结构认知的直观参考模型，帮助从业者快速理解冲击式破碎机核心转子部件的组成结构与装配关系。
