多模块集成式旋转执行功能组件

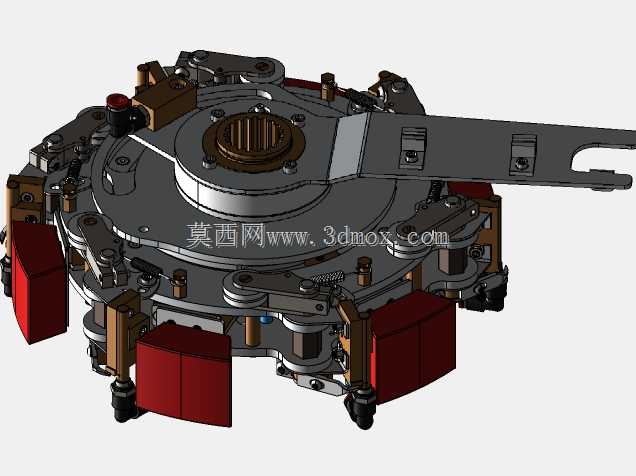

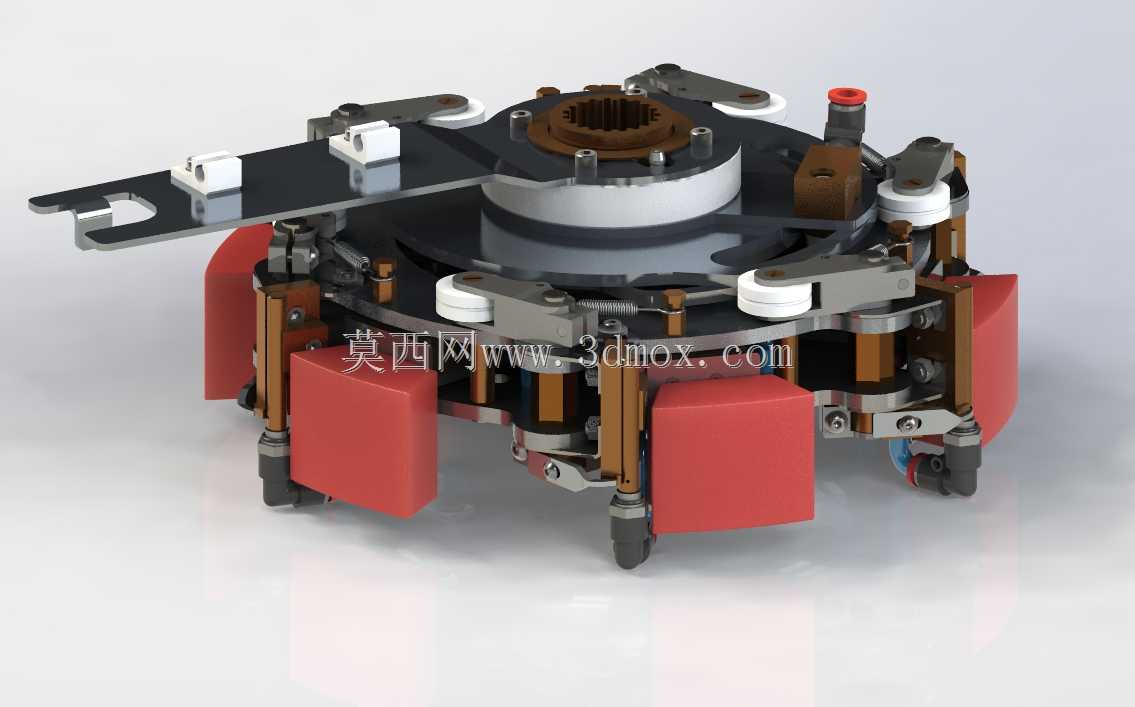

该结构组件主要应用于需要周向同步执行夹持、抵靠动作的工业传动场景，常见于自动化生产线的回转工位、物料周向定位工装、旋转类加工设备的执行端，可在主轴带动旋转的过程中同步完成多工位的同步动作输出，适配需要在旋转状态下完成对工件周向多点位接触施压、定位夹持的作业需求，能够在连续回转工况下保持稳定的动作一致性，避免单点位施力造成的工件偏斜、受力不均问题。从实际用途来看，该组件可作为旋转工作台的周向压紧机构、管状工件内壁撑紧机构、回转类检测设备的多点位定位机构使用，通过周向均匀分布的多个执行端，同步完成对工件的接触动作，保证工件与中心旋转主轴的同轴度，在高速旋转工况下减少动平衡偏差，降低作业过程中的振动与异响。从功能特性来看，该组件采用周向均布的模块化执行单元设计，每个单元都配置独立的弹性复位结构与行程限位结构，中心主轴位置设置花键连接接口，可直接与动力输出轴对接传递扭矩，上部延伸的安装板可搭载检测元件、触发开关等附属配件，侧边的红色缓冲接触块采用耐磨弹性材质，既能够保证与工件接触时的摩擦力，避免划伤工件表面，又能在接触过程中提供一定的缓冲量，补偿工件尺寸公差带来的接触间隙。设计思路上，整体采用分层堆叠的装配逻辑，将动力传递层、动作执行层、安装定位层沿轴向依次排布，最大限度压缩轴向安装尺寸，周向布置的执行单元通过联动环实现同步动作，保证每个接触端的伸出量保持一致，避免出现动作不同步造成的卡滞问题；所有铰接位置都配置自润滑衬套，减少长期往复动作带来的磨损，延长组件的整体使用寿命，外露的紧固件都采用防松设计，适配高速旋转的工况需求，避免长期运行出现紧固件松脱的问题。外形尺寸与安装边界方面，该组件整体为圆盘式结构，径向最大尺寸由周向接触块的外伸极限决定，轴向总高度覆盖从底部支撑脚到顶部安装板的全部区间，中心花键孔的尺寸适配常规通用传动轴规格，上部安装板预留的安装孔位可直接对接外部机架或附属配件，底部的支撑脚可在组件静止状态下提供稳定支撑，安装时仅需要保证中心主轴与组件的同轴度，即可完成快速装配，不需要额外调整周向单元的位置，大幅降低现场安装调试的难度。
