希尔达钻机配套铣削作业控制装置

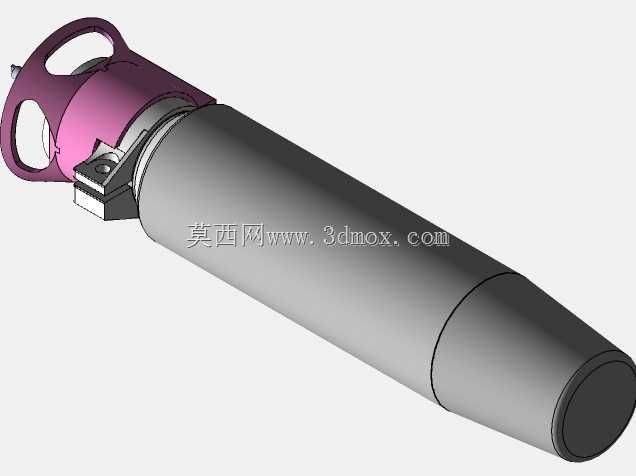

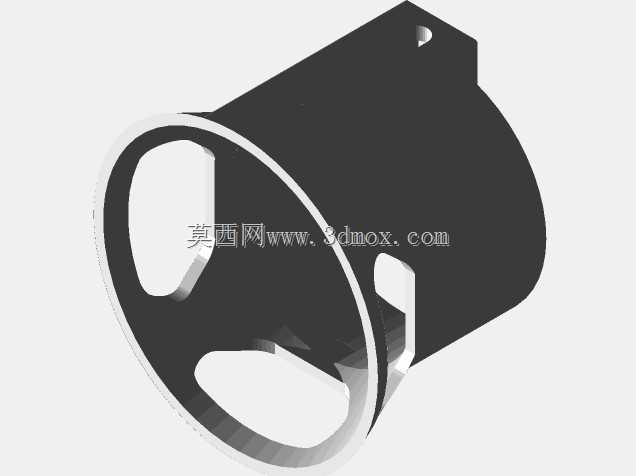

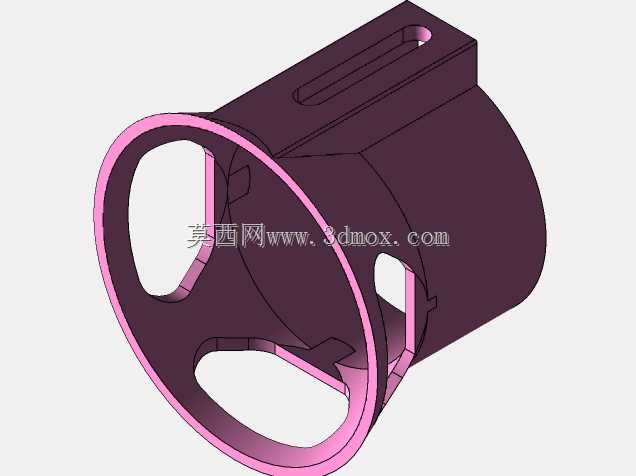

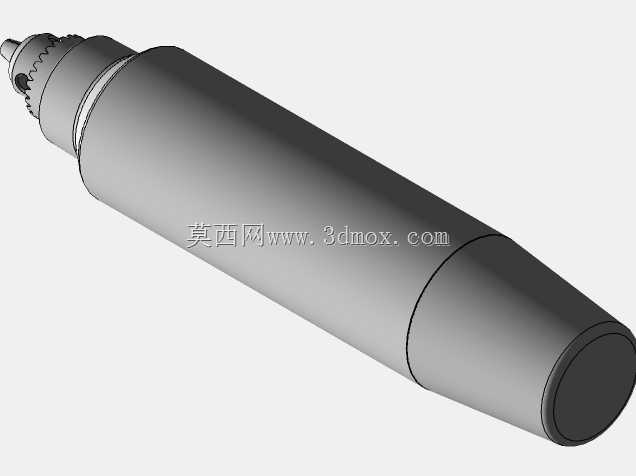

这款配套希尔达钻机的铣削控制装置，主要面向矿山井下钻铣一体化作业、巷道支护构件现场加工、狭小空间内金属构件铣削修整等应用场景，解决传统钻机仅能完成钻孔作业，无法在同一工位同步开展铣削加工，需要反复拆装更换作业头、挪动加工件的痛点，尤其适配井下作业空间局促、设备转场难度大的作业环境，能够在不挪动重型钻机与待加工工件的前提下，快速切换作业模式完成平面铣削、坡口加工、构件端面修整等工序，大幅提升井下现场加工作业的效率，减少设备反复拆装带来的对位误差与安全隐患。从实际用途来看，该装置作为钻机的外接功能拓展部件，承担铣削作业的动力传输、作业姿态控制、进给量调节的核心作用，能够将钻机输出的旋转动力稳定传导至铣削刀头，同时通过自身的结构限位控制铣削深度与走刀方向，避免人工手持铣削设备带来的抖动误差，保障加工面的平整度与尺寸精度，适配井下常见的锚杆托盘修整、支护钢架端面铣平、管道接口坡口加工等常规作业需求。在功能特性上，装置采用长筒式主体结构，前端设置带镂空握持位的操作端，操作人员可通过握持位稳定控制装置的作业姿态，前端的刀头安装位采用快装结构设计，可快速更换不同规格的铣削刀头适配不同加工需求，主体筒身内部集成动力传导轴系，采用分段式密封结构阻隔井下粉尘、水汽侵入内部传动结构，提升恶劣作业环境下的使用寿命，尾端采用锥面对接结构，可与钻机的输出端快速对接锁紧，对接后同轴度精度高，动力传输过程无明显旷量，能够保障大扭矩铣削作业下的稳定性。设计思路上，整体结构优先考虑井下作业的实操需求，将控制握持结构设置在靠近刀头的前端，缩短操作人员施力点与加工位的距离，降低长时间操作的劳动强度，筒身采用变径设计，靠近尾端对接位的直径逐步收窄形成锥面，既提升与钻机对接后的结构强度，也能减少装置整体重量，避免外接附件过重导致钻机输出端负载过大，前端的镂空握持结构采用圆弧过渡设计，贴合人手握持的形态，同时镂空结构可减少材料用量、降低整体重量，也能在作业过程中便于观察刀头与加工面的对位情况。外形尺寸与安装边界上，装置整体为长轴类结构，轴向长度适配常规钻机的外接附件安装空间，最大外径处不超过钻机输出端的外接尺寸上限，安装时仅需将尾端锥面对准钻机输出接口锁紧即可完成装配，不需要额外加装转接构件，安装后装置的径向突出量小，不会与钻机原有防护结构、作业位周边的支护构件产生干涉，可在直径不小于八十厘米的狭小作业空间内正常开展铣削作业，刀头作业位的前端预留足够的排屑空间，铣削产生的金属碎屑可顺着刀头旋转方向自然排出，不会堆积在装置对接缝隙处影响作业精度。
