开口式波顿线缆固定管夹结构设计

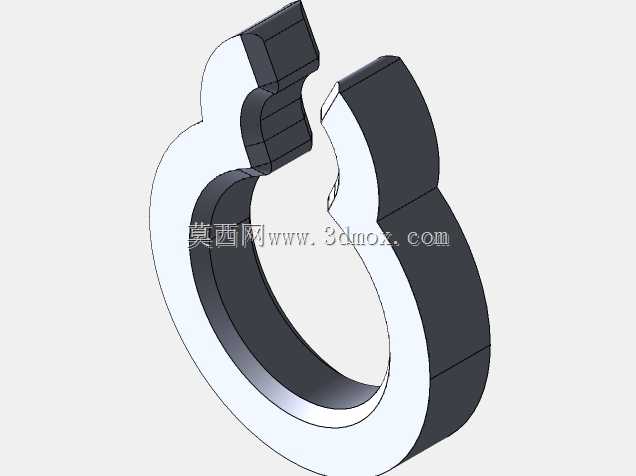

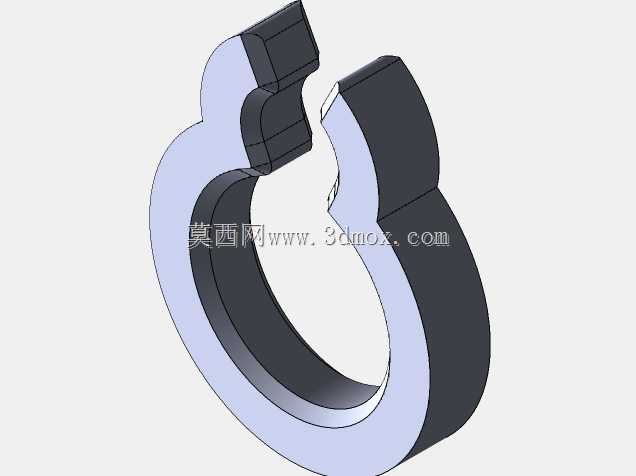

这款开口式波顿管夹主要应用于机电设备内部线缆与柔性波顿管的布设固定场景，常见于小型自动化设备、仪器仪表、电动工具的内部走线布局中，用来规整引导导热端电线、细径柔性波顿管的排布走向，避免线缆在设备运行过程中出现移位、拉扯、与周边结构件磨损的问题，保障内部线路排布整齐，提升设备长期运行的线路可靠性。该管夹采用C型开口式结构设计，无需提前穿套管线即可完成卡装作业，在后期设备维护、线路调整时，也无需拆解整段管线即可完成管夹的拆装或位置调整，大幅降低了布线施工与后期运维的操作难度。管夹的环形内圈适配4毫米规格的波顿管，对应适配的电缆内径为9毫米，开口处做了导向倒角处理，卡装时可以借助材料本身的微量弹性形变撑开开口，将管线顺利卡入内圈，卡入后开口处的限位凸台可以形成闭合限位，避免管线从夹体内意外脱出。设计过程中重点考量了夹体的刚度匹配问题，当需要适配不同外径的管线、对夹体进行尺寸缩放调整时，需要同步调整C型环的壁厚参数，保证缩放后的夹体既具备足够的夹持力固定管线，又不会因为刚度过大导致卡装困难，或是刚度过小导致夹持失效、管线松脱。夹体整体采用等厚环壁设计，受力均匀，长期夹持状态下不会出现局部应力集中导致的断裂或形变问题，外侧的平直安装面可以适配粘接、扎带捆绑、螺丝压固等多种安装方式，不需要额外设计专用安装结构即可固定在设备内壁、支架等各类安装基面上，安装边界灵活，能够适配狭小空间内的布线需求。在实际使用中，该管夹可以沿管线走向间隔布置，将多根平行排布的波顿管、线缆分别固定，梳理线路走向，避免多根线缆互相缠绕干扰，同时也能对波顿管的弯折半径起到限位作用，防止波顿管弯折角度过小导致内部线缆受损或是传动阻滞，保障波顿管的传动与线缆防护性能稳定发挥。
