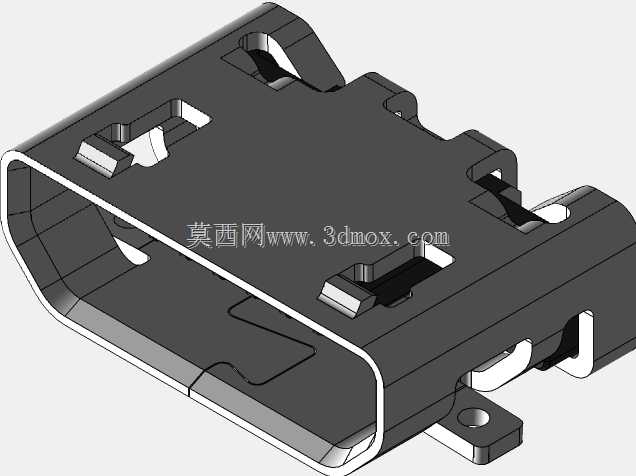

贴片式微型USB母座接口结构设计

这款贴片式微型USB母座是消费电子、便携智能设备领域应用极广的板端连接组件，主要承担设备与外部线缆之间的电源传输、数据信号交互功能，常见于智能手机、便携音频播放器、手持检测终端、小型数码外设等产品的主板端，是实现设备充电、数据同步、外设扩展的核心硬件载体，在消费电子供应链、小型智能硬件开发领域有着极高的应用覆盖率。从功能特性来看，该母座采用沉板贴片的安装形式，适配SMT表面贴装生产工艺，能够直接通过回流焊固定在PCB主板表面，无需额外开设过孔穿接，有效压缩主板垂直方向的占用空间，适配超薄化、紧凑化的设备内部堆叠需求。接口内部设置有定位弹片与接触端子，公头插入时可通过弹片的弹性形变提供稳定的夹持力，保证接触端子与公头引脚紧密贴合，降低接触电阻，避免日常使用中因晃动、拉扯出现的接触不良、断连问题；外壳采用一体化金属屏蔽结构，既可以为内部绝缘基座与端子提供物理防护，抵御日常插拔带来的磨损与外力冲击，也能形成连续的电磁屏蔽层，减少外界电磁干扰对数据信号传输的影响，同时屏蔽内部信号向外辐射，提升设备的电磁兼容性能。设计过程中，工程师优先考虑了量产装配的便利性与长期使用的可靠性：外壳两侧延伸出带定位孔的固定焊脚，焊接时可先通过焊脚与主板焊盘预固定，避免回流焊过程中元件移位，同时提升母座与主板的连接强度，能够承受至少数千次的插拔循环而不出现松脱；接口开口处做了导向倒角处理，公头插入时可自动导正位置，即使存在小幅对位偏差也能顺利插入，减少用户误操作对接口内部端子的损伤。外形尺寸完全遵循通用微型USB接口的行业规范，接口开口宽度、内部端子间距、焊脚排布间距均符合通用贴片元件的封装标准，安装边界预留了足够的公头插拔操作空间，不会与主板上相邻的贴片电容、芯片等元件产生干涉，可直接适配现有成熟的SMT生产线贴装流程，无需调整产线工艺参数，能够有效降低硬件开发的选型成本与生产适配成本。内部绝缘基座采用耐高温工程塑料材质，可承受回流焊过程中的高温环境，不会出现形变、端子移位问题，金属接触端子采用镀金处理，提升抗氧化能力与导电性能，长期使用也不会出现氧化锈蚀导致的充电慢、数据传输失败等问题。
