2.0mm间距双排贴片排针公座

　　这款2.0mm间距双排贴片排针公座，是PCB板间互联场景里极为常用的基础接插件，在消费电子、工业控制板卡、小型仪器仪表、电源模块、嵌入式开发板等产品中随处可见。日常做板卡堆叠设计时，两块平行PCB之间需要稳定的信号与小电流通路，这类贴片排针既可以搭配对应母座做成可插拔的连接结构，也可以直接焊接在两块板之间做成永久式板对板支撑互联，省去额外线束，让整机内部布局更紧凑整洁。

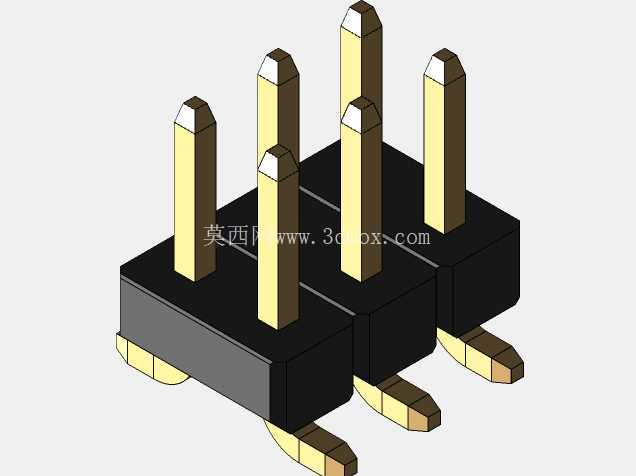

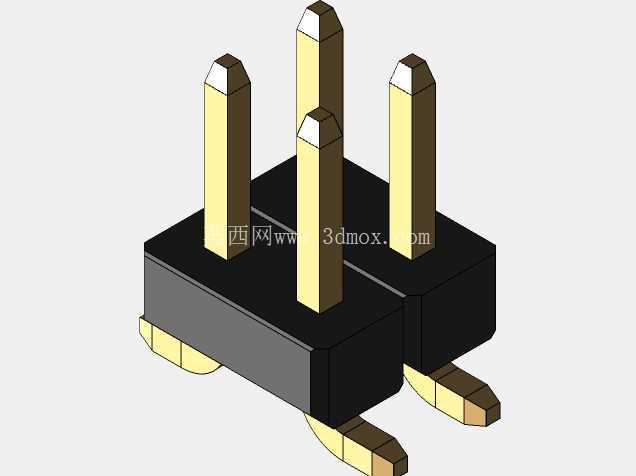

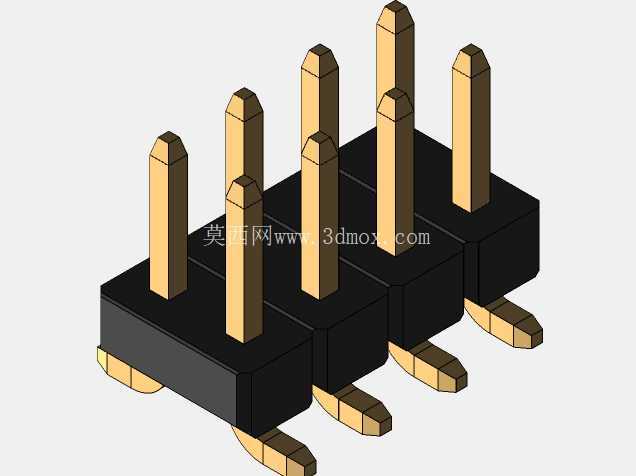

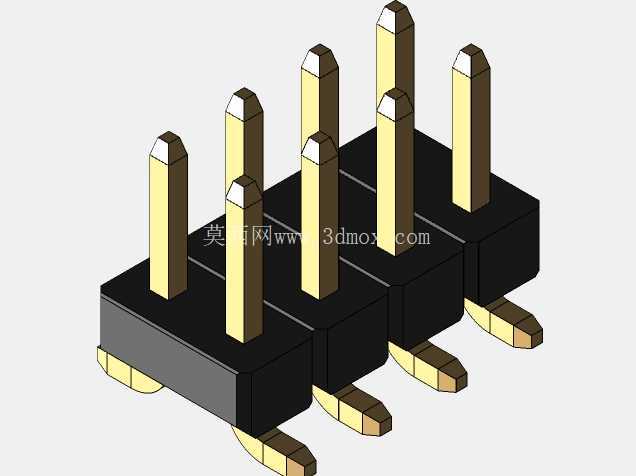

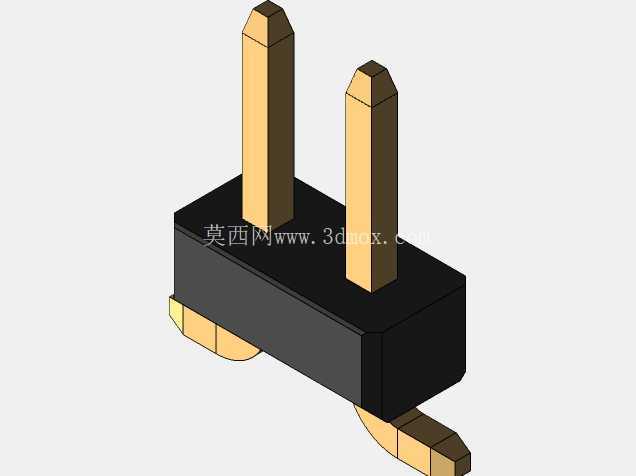

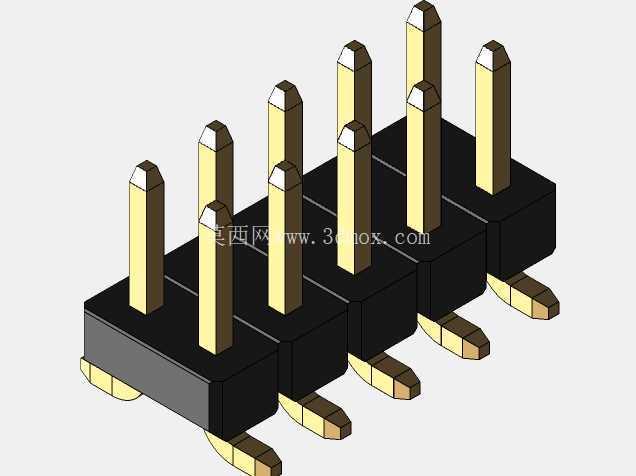

　　从实际选型和结构设计角度看，这款排针采用标准2.0mm针距，双排排布，塑胶本体为耐高温绝缘基座，两根（多针位可延展）方形镀金插针从基座顶面垂直伸出，针体顶端做了倒角导向处理，插拔母座时能自动导正，避免针脚顶弯、对位偏差。底部的焊接引脚从基座两侧水平弯折伸出，形成标准SMD表贴焊端，回流焊时焊端与PCB焊盘贴合，不需要在PCB上开穿孔，适配单面布板、薄板以及背面不能露出针脚的产品结构，波峰焊、回流焊工艺都能兼容，塑胶基座选用耐回流高温的绝缘材质，过炉时不会出现基座变形、针位偏移的问题。

　　建模过程中需要重点把控几个装配边界：首先是针位间距公差，2.0mm间距的累计误差必须控制在PCB焊盘公差范围内，否则批量焊接时会出现连锡、虚焊；其次是塑胶本体的长宽高尺寸，本体底部到PCB板面的高度要预留焊锡厚度空间，侧面不能和周边贴片元件发生干涉；伸出的公针有效插合长度要匹配对应母座的插接深度，插合后不能出现针头顶死母座底部、或者插合过浅导致接触不良的情况。底部表贴引脚的弯折弧度、焊端宽度都严格对应标准封装尺寸，画PCB封装时可以直接匹配通用2.0mm双排排针贴片封装，不需要额外修改焊盘坐标。

　　在设备实际用途上，这类排针承担的不只是物理固定，更要保证多通路信号传输的接触可靠性，镀金针体可以抵御日常环境中的氧化，长期使用不会出现接触电阻变大、信号中断的问题。贴片安装的方式相比传统直插排针，省去了板后剪脚、穿孔焊接的工序，全自动SMT产线可以一次性完成贴装焊接，大幅提升批量生产效率，在高密度板卡设计里，表贴排针不会占用PCB背面的走线空间，工程师可以在背面完整布设走线与其他贴片元件，提升板材利用率。做结构干涉检查时，还要注意排针公针伸出本体上方的高度，当板卡堆叠时，上方板卡的底面元件不能和伸出的针体发生碰撞，公针外围预留的插拔操作空间也要满足手指或者工装插拔的距离要求，整套模型把塑胶基座、金属插针、弯折焊端的所有细节都完整还原，结构工程师在做整机装配时可以直接调取验证装配间隙，硬件工程师画封装时也能直接核对焊盘尺寸，避免选型阶段出现尺寸错配。
