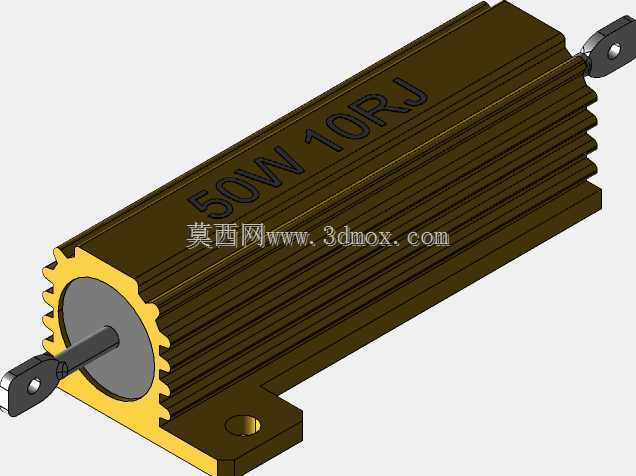

50W铝壳绕线功率电阻三维结构

　　这款50W铝壳功率电阻的三维结构，围绕大功率电子设备中的耗能、限流、负载匹配和制动泄放需求展开。整机主体采用长条形铝合金挤压壳体，壳体外表面布置连续轴向散热齿，齿形从端部法兰向外延伸，形成较大的对流换热面积。与普通小功率碳膜电阻不同，该类元件在工作时会将电能持续转化为热量，若热量不能及时导出，电阻丝温升会迅速升高，进而引起阻值漂移、绝缘老化甚至焊点失效，因此外壳不仅是防护件，更是决定额定功率能否稳定发挥的热传导结构。

　　从结构层次看，内部通常以陶瓷或耐温绝缘骨架承载电阻合金丝，绕制完成后再通过导热填充材料与铝制外壳紧密结合。端部设置绝缘盖板和中心固定轴，引出端子从两端伸出，端子采用扁平片状结构并开设连接孔，便于与铜排、线束端子或螺钉接线座配合。模型中两端金属接片位置清晰，接片与外壳之间保留绝缘间隙，安装时既能保证电气连接可靠，又能避免端子与散热壳体发生短路。

　　底部带有折弯成型的安装支架，支架上设置固定孔，可通过螺钉将电阻固定在设备底板、散热器支架或电气安装板上。这种安装方式在伺服驱动器、变频器、数控设备、测试负载箱和电源老化设备中十分常见。以伺服系统为例，电机在减速或回馈制动过程中会向直流母线返回能量，当母线电压升高到设定阈值时，制动电阻投入工作，将多余能量消耗为热；铝壳电阻凭借较高的功率密度和较好的机械强度，适合安装在空间紧凑的控制柜内。

　　建模时需要重点处理壳体散热齿、端部盖板、引出端子和安装支架之间的装配关系。散热齿沿长度方向均匀分布，齿根与外壳主体一体成型，端部黄色法兰盘既形成轴向定位面，也对内部绕线组件起到封挡作用。端子接片从中心区域伸出后弯折，孔位方向与电阻轴线基本垂直，方便接线螺钉沿竖直方向锁紧。底部支架并非简单附加板件，其高度需要让壳体与安装面之间留出空气流通间隙，避免热量直接堆积在安装板表面；同时支架宽度和孔距决定了设备布局时的安装边界。

　　在外形尺寸校核中，应关注电阻本体长度、最大散热齿外径、端子伸出长度、支架孔距以及端子孔中心高度。设备布置时，若多个电阻并排安装，不能仅按圆柱外包络尺寸留空，而应结合散热齿方向预留侧向风道；轴向附近也要给接线端子、压接端头和螺钉工具留出操作空间。靠近塑料线槽、线缆绝缘层或敏感电子板卡时，还需依据表面温升设置隔热距离，必要时在电阻周围增加挡风板、散热风道或温度检测元件。

　　该结构的设计思路体现了电气元件机械建模中的典型特点：一方面要准确表达电阻丝功率承载所对应的热设计外形，另一方面要还原端子接线、支架固定、绝缘隔离和维护拆装等工程细节。壳体上的功率与阻值标识区域可作为外观特征保留，用于装配评审时识别元件规格；散热齿的数量、齿高和齿距则会影响外观尺寸、重量以及空气流动阻力。对于整机设计人员而言，这类模型既可用于电气柜干涉检查，也可用于散热通道规划、接线长度估算和安装板孔位设计。

　　实际选型应用中，铝壳电阻常承担预充电限流、电容放电、假负载测试、分压器功率段以及伺服制动等任务。其固定方式要求抗振动、防松动，端子连接要求低接触电阻，外壳则要求在持续高温下保持足够刚度。三维结构中将这些约束转化为可见的安装孔、端子孔、散热齿和端部绝缘件，能够帮助工程师在方案阶段发现接线空间不足、散热方向错误或支架孔位与设备底板冲突等问题，从而减少样机装配阶段的返工。
