SIM7600 4G通讯模块电路板结构设计

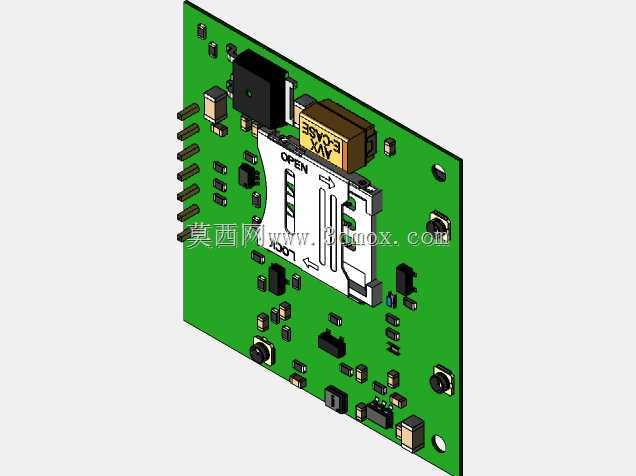

　　在物联网终端、工业数采设备的硬件开发流程里，通讯模块的结构适配往往是整机布局阶段最先要敲定的核心环节，这款SIM7600模块的三维结构完整还原了量产版本的PCB布局、接插件位置与元器件高度差，能直接嵌入到各类需要蜂窝联网能力的设备装配校验环节，不用等实物打样就能完成干涉检查与安装空间预留。

　　从实际落地场景看，这类模块常被用在户外环境监测终端、共享设备主控板、车载定位终端、工业网关这类需要广域无线联网的设备里，要适配不同外壳的安装柱位、SIM卡插拔操作空间、天线馈线的走线路径，所以结构建模时不能只画PCB的外轮廓，必须把板上所有超高元器件的实际占位、高度都精准还原——比如板载的SIM卡座，要考虑卡托弹出的行程空间，不能在卡座正上方布置结构筋位或者其他板载器件，不然实际使用时会出现SIM卡无法正常插拔的问题；板边的排针接插件，要对应预留焊盘后的插针伸出长度，方便结构设计时计算排针到外壳内壁的安全距离，避免组装时排针顶到外壳造成PCB变形。

　　设计思路上，这款模块的PCB采用规则矩形切角处理，其中一个角做了圆弧避让，对应安装时的定位柱防呆设计，避免组装时装反方向；板上的固定孔位分布在四个边角区域，孔位周边做了禁布区处理，建模时也还原了孔位的金属化衬边高度，方便计算铜柱安装时的锁紧行程，不会因为螺丝拧入过深压伤周边的贴片元器件。板上的核心通讯模组区域做了局部屏蔽罩的结构还原，屏蔽罩的高度是整个板上的最高元器件，在整机堆叠时要优先给这个区域预留散热与屏蔽间隙，不能直接贴装在金属外壳内壁，不然会造成屏蔽罩接地短路或者散热不畅的问题。

　　安装边界方面，PCB板厚按照常规工业级通讯板的1.6mm厚度建模，所有贴片元器件的高度都按照实际料号的规格书取值，最高的屏蔽罩区域距离PCB板面高度为4.2mm，SIM卡座区域在卡托完全弹出时会向外伸出12mm的操作空间，板边排针的焊盘侧伸出长度为2.5mm，接插件侧的插针有效接触长度为6mm；板上的天线座采用侧插式SMA接头设计，接头突出板边的长度为8mm，设计外壳时要在对应位置预留天线接头的过孔与拧动空间，过孔直径要比接头外径大1mm以上，方便组装时的公差偏移适配。

　　实际做结构适配时还要考虑，模块板上的电源接口周边布置了大容量电解电容，这些电容的高度仅次于屏蔽罩，布局时要避开外壳上的加强筋位置，同时要给电容预留一定的形变空间，避免设备受震动时电容与结构件硬接触造成引脚脱焊。另外板载的复位按键、启动按键都布置在板边区域，建模时还原了按键的凸起高度，要是设备需要外接按键延伸到外壳表面，就可以直接根据这个按键的位置做硅胶按键的对位柱设计，不用反复核对实物位置。

　　很多工程师在做这类通讯模块的集成时，容易忽略SIM卡插拔的操作空间，要么把卡座布置在靠近外壳侧壁的位置，导致卡托弹出后被侧壁挡住无法取卡，要么在卡座上方布置其他板卡，完全堵死插拔路径，这个三维模型把卡座的弹出状态也做了结构示意，能在装配校验阶段直接模拟插拔动作，提前发现布局干涉问题。还有板上的LED状态指示灯位置，建模时也标注了对应的灯珠位置，方便外壳做导光柱的对位设计，不用后期反复调整导光柱的角度与位置。

　　从工业应用的可靠性角度出发，这类模块的安装固定不能只靠排针的支撑力，必须通过四个边角的固定孔用铜柱锁紧到主控制板或者设备安装柱上，模型里的固定孔位间距按照标准SIM7600模组的公版设计取值，能直接适配市面上主流的模块转接板、开发板的安装孔位，减少定制安装支架的工作量。板上的所有元器件布局都遵循了EMC设计的常规要求，高频区域远离板边接口，电源回路的滤波电容就近布置在芯片引脚侧，这些结构细节的还原，也能帮助硬件工程师在做整机EMC整改时，快速定位干扰源的位置，提前规划屏蔽与接地路径。
