HC-12威利斯RF螺旋弹簧通讯天线结构

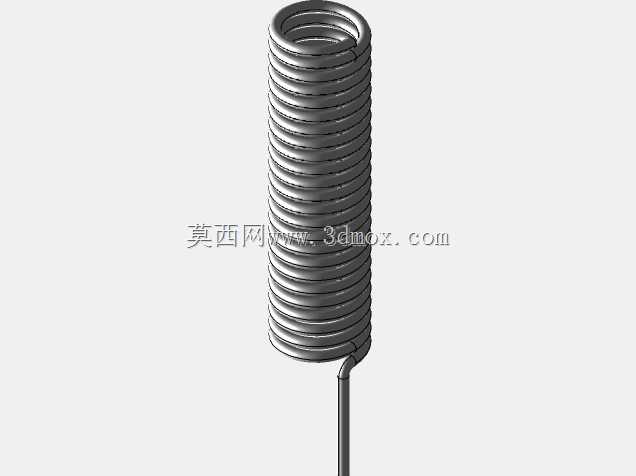

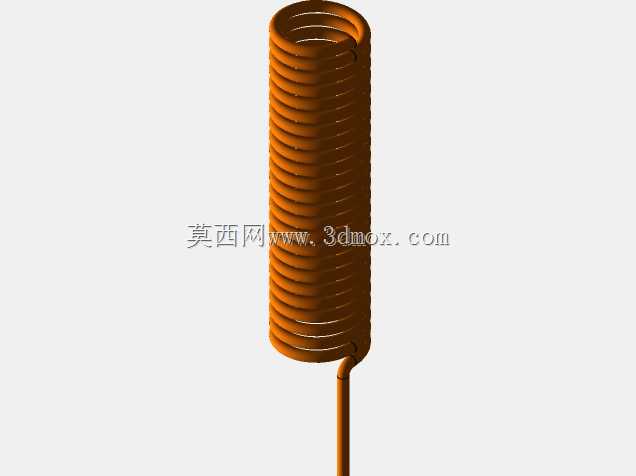

这款螺旋弹簧结构的RF天线，是专为短距离无线射频通讯场景设计的信号收发元件，常见于工业无线数传、智能家居组网、低功耗传感节点、遥控遥测设备等领域，承担着射频信号与空间电磁波的转换功能，直接决定无线通讯链路的信号强度、传输距离与抗干扰表现。从实际使用场景来看，这类天线适配HC-12这类433MHz频段的无线数传模块，常被安装在空间受限的嵌入式设备内部，或是作为外置信号增益元件搭配小型物联网终端使用，无需额外复杂的匹配电路即可快速对接，适配低功耗、小体积的无线通讯方案需求。在功能特性上，该天线采用螺旋弹簧式的结构设计，相比直杆式天线，能够在更短的物理长度下实现目标频段的谐振要求，在有限的安装空间内获得更优的信号辐射效率，铜质弹簧本体兼具良好的导电性能与结构弹性，在受到轻微外力挤压、弯折时能够依靠自身弹性恢复形态，不易出现结构断裂、信号失效的问题，底部引出的直杆引脚既可以直接焊接在通讯模块的天线馈点上，也可以搭配馈线延伸安装位置，灵活适配不同的设备布局需求。从设计思路来看，这款天线的螺旋圈距、圈数、线径以及整体长度都经过射频参数匹配，确保在目标工作频段内获得稳定的驻波比，减少信号反射带来的功率损耗，顶部的收圈结构能够优化天线顶端的电流分布，降低近场耦合带来的信号干扰，底部的直段引脚兼顾结构固定与电气连接的双重作用，无需额外的结构固定件即可完成装配，有效降低生产装配的复杂度。在外形尺寸与安装边界上，该天线整体为细长柱状结构，螺旋主体的直径较小，占用的横向安装空间十分有限，整体长度适配小型终端设备的内部安装空间，安装时仅需预留出对应长度的垂直空间，避开设备内部的金属屏蔽件、大电流走线等易产生电磁干扰的区域，即可保证天线的辐射性能不受遮挡，引脚长度可根据实际安装需求进行裁剪焊接，适配不同厚度的设备壳体与PCB安装位置，无论是内置在塑料壳体内的传感终端，还是外置在设备外壳上的信号增强点位，都能获得稳定的信号收发效果。
