Gorbel型悬臂式起重吊具结构设计

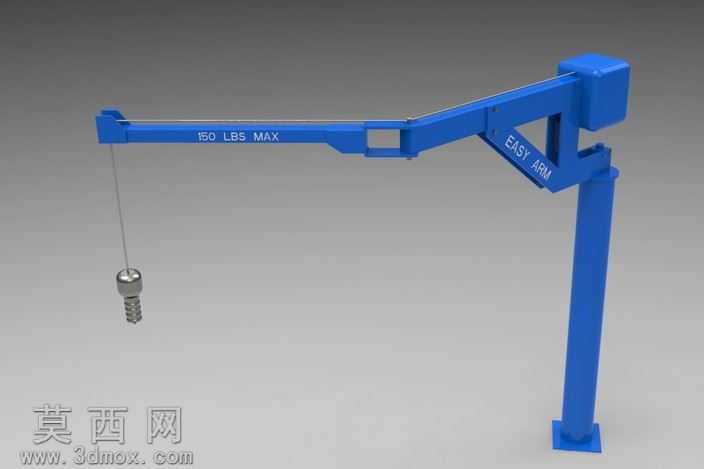

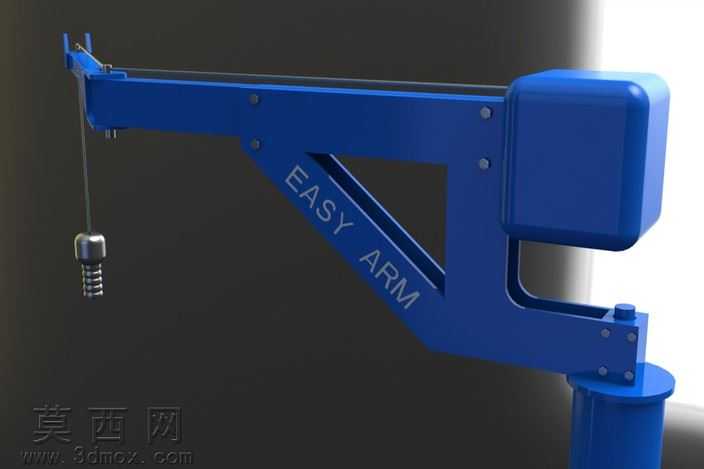

本作品为Gorbel款Easy Arm系列悬臂起重吊具的三维建模作品，建模过程中严格遵循实际产品的结构比例与功能逻辑，首先从整体支撑体系入手，先完成立式立柱的参数化建模，立柱底部设计带螺栓孔的方形安装法兰盘，用于与地面基座实现刚性固定，立柱主体采用等截面方管结构，保证支撑强度的同时控制整体自重。随后完成折臂式横梁结构的建模，横梁分为固定段与活动段两部分，固定段与立柱顶部的旋转枢轴座连接，可实现绕立柱轴线的360度水平旋转，活动段嵌套在固定段内部，可实现6英尺行程的水平伸缩，对应实现6英尺范围的作业覆盖扩展，横梁表面清晰标注150LBS MAX的额定载荷标识，还原产品的载荷提示细节。在末端起升结构部分，建模还原了柔性吊索与末端挂钩组件，挂钩采用带防脱卡扣的工业起重挂钩结构，吊索与横梁内部的隐藏式起升机构连接，可实现垂直方向的重物起吊与下放。材质渲染阶段，整体结构主体采用工业起重设备常用的亮蓝色金属烤漆材质，调整材质的粗糙度与反光参数，还原工业漆面的哑光金属质感，吊索采用不锈钢钢丝绳材质，挂钩与末端吊重砝码采用抛光金属材质，通过不同材质的区分清晰展现各部件的功能属性。结构设计上重点还原了枢轴连接部位的细节，包括旋转轴承座、限位挡块、加强筋结构，保证折臂在旋转、伸缩过程中的结构稳定性，各连接部位的螺栓、销轴等标准件均按照实际装配关系完成建模，无结构穿模、错位问题。设计思路围绕小载荷工位起重的实际需求，在保证额定承载能力的前提下，优化臂架的截面结构，降低臂架自重对旋转灵活性的影响，同时通过伸缩臂结构扩大作业覆盖范围，360度旋转枢轴的设计让吊具可以覆盖立柱周边圆形区域内的所有工位，适配生产车间内的工件转运、工位上下料等场景，建模过程中对各运动部件的活动行程做了限位约束，可直接用于后续的运动仿真验证，还原产品实际使用时的动作逻辑。
