1吨级低净空电动单梁起重葫芦三维设计

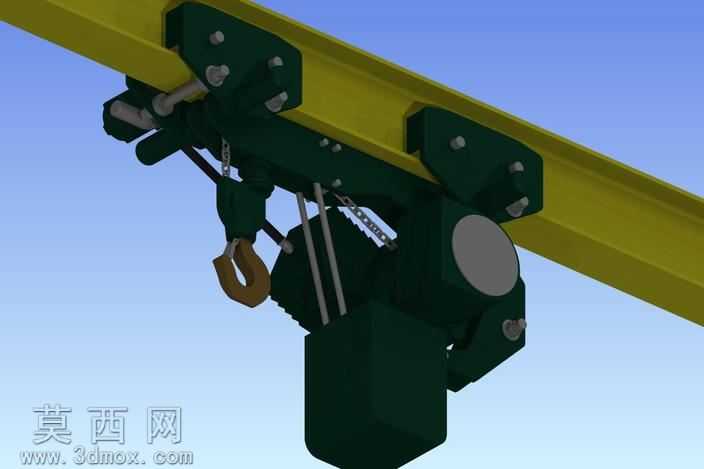

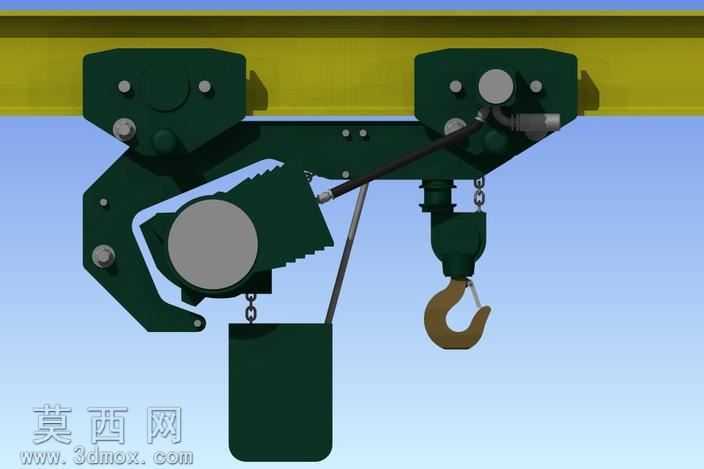

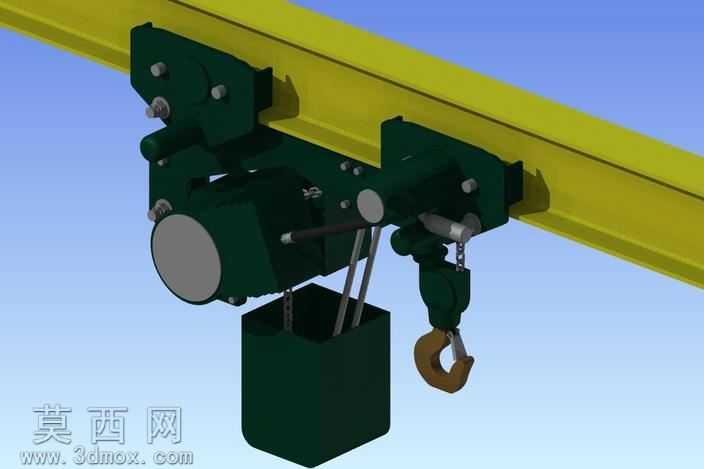

本作品为1吨额定载荷的低净空电车起重葫芦三维建模成果，建模过程严格遵循低净空起重设备的紧凑布局设计原则，针对厂房层高受限的吊装作业场景优化整体结构尺寸，最大化压缩起重葫芦自身的垂直占用空间，提升作业空间利用率。建模阶段首先依据起重设备设计规范完成整体参数化草图绘制，精准定位行走轮组、起升机构、吊钩组件、传动部件的装配位置，确保各部件运动无干涉，行走轮与工字钢轨道的配合间隙符合行业安装标准。模型完整还原了设备的核心结构：包含适配单梁工字钢轨道的行走支撑总成，采用深绿色哑光金属材质模拟设备本体的铸造防护壳体，行走轮、传动轴等运动部件赋予银灰色金属材质并做表面精加工质感处理，吊钩部件采用棕褐色锻钢材质表现，还原起重吊钩的锻打表面纹理，工字钢轨道采用明黄色工业防锈漆材质，还原车间起重轨道的真实视觉效果。结构设计上，将起升驱动电机、减速机构、卷筒组件进行紧凑化集成布局，摒弃传统起重葫芦的垂向悬挂结构，将驱动组件侧置贴合轨道梁布置，大幅缩短吊钩最高点至轨道梁底面的垂直距离，实现低净空作业的核心需求。模型完整构建了起升链条的传动路径、吊钩防脱卡扣结构、行走机构的传动连接结构、设备壳体的安装固定点位，各零部件间的装配关系完全还原真实设备的组装逻辑，可直接用于结构校验、作业场景模拟、产品展示等用途。渲染阶段采用工业产品展示常用的蓝天渐变背景，搭配柔和的环境漫反射光照，清晰呈现设备各部件的轮廓与材质质感，重点突出低净空结构的紧凑布局优势，直观展现设备在轨道上的安装形态与作业状态，整体建模精度满足工业设计展示、结构原理演示的使用需求，各部件比例协调，连接结构合理，符合1吨级低净空起重设备的真实设计参数。
