摩托车用金森离合器结构三维设计

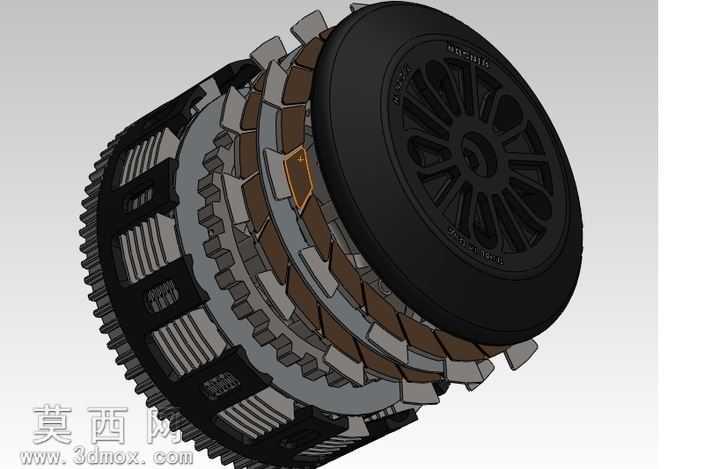

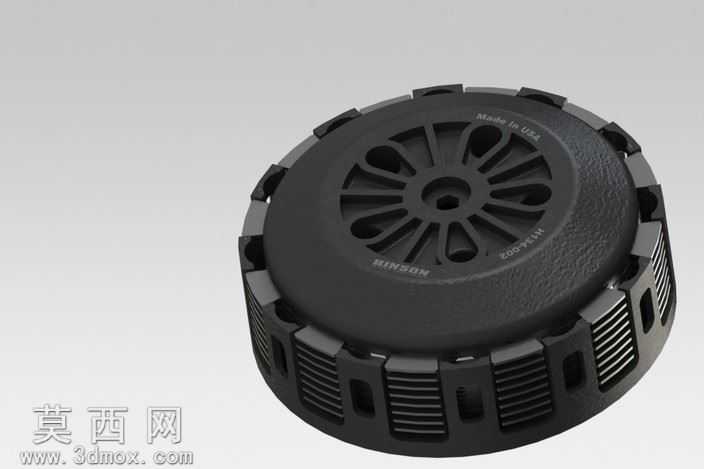

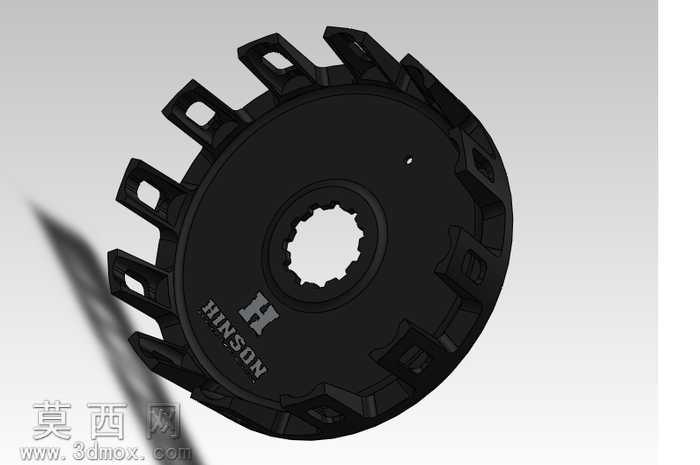

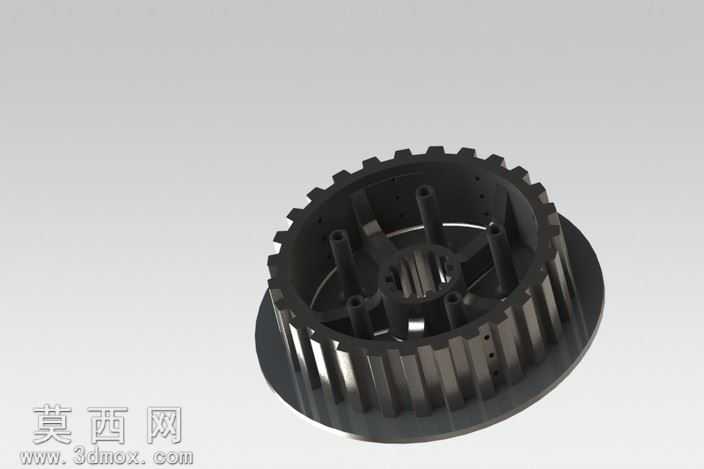

本模型为摩托车配套的金森离合器三维设计成果，建模阶段依托三维参数化设计软件完成全结构1:1比例构建，首先对离合器的核心功能进行拆解，明确其作为动力通断核心部件的设计需求，即实现发动机与传动系统之间的动力接合、切断与过载保护。建模过程遵循从核心到外围的顺序，首先构建中心花键毂结构，精准还原花键齿的齿形参数、轴向定位槽的尺寸公差，保证其与输入轴的装配匹配度；随后完成摩擦片组、压盘、膜片弹簧、离合器外壳的分步建模，对外壳的散热格栅结构做了精细化处理，每一处格栅的开槽角度、通风间隙都参考实车散热需求设定，保证模型还原实物的散热设计逻辑。材质渲染阶段，针对离合器不同部件的实际材质做了对应材质球调试：外壳部分采用玻纤增强尼龙材质，调整材质的粗糙度、哑光颗粒质感，还原工程塑料的表面肌理；内部摩擦片采用耐磨复合材料材质，添加细微的摩擦纹理凹凸贴图，还原摩擦片的工作表面特征；金属压盘与弹簧部件采用调质钢材材质，调整金属反射率、细微划痕质感，还原机加工金属件的真实视觉效果。结构设计上，该离合器采用多片摩擦式结构，通过膜片弹簧的弹力实现压盘对摩擦片组的压紧，当操控机构施加分离力时，膜片弹簧带动压盘回位，切断动力传输，模型完整还原了各部件的装配约束关系，可直观展示离合器接合、分离的动作逻辑。设计过程中充分考虑摩托车的使用工况，对外壳的抗冲击结构、摩擦片的耐磨冗余量、弹簧的弹力参数都做了对应匹配，保证模型不仅具备外观展示效果，更能还原实物的功能结构逻辑，可用于离合器结构教学、摩托车传动系统改装参考、相关零部件的二次开发设计使用。
