汽车通风盘式制动器结构三维设计

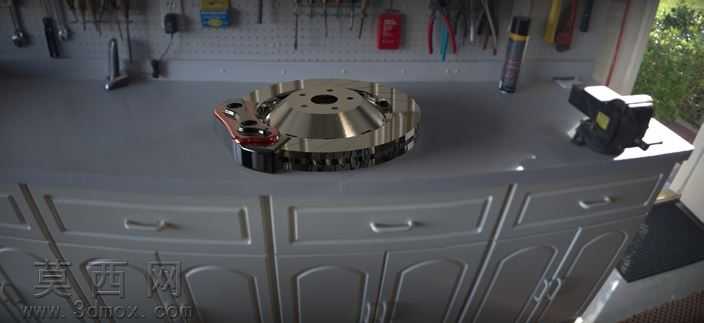

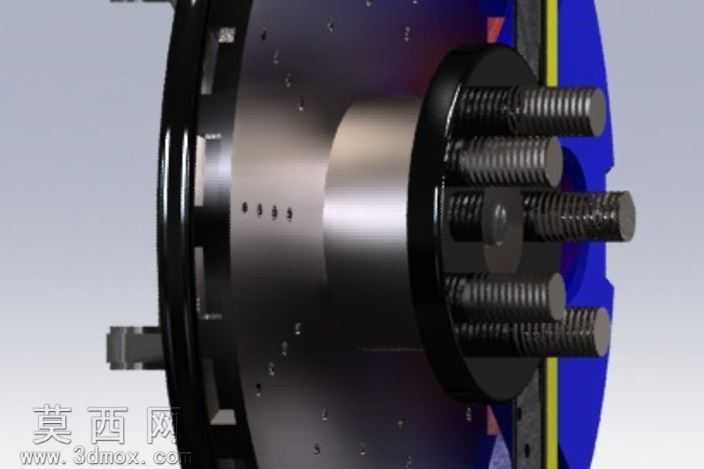

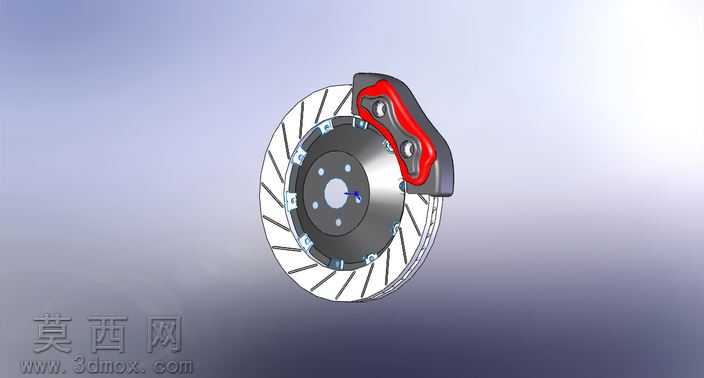

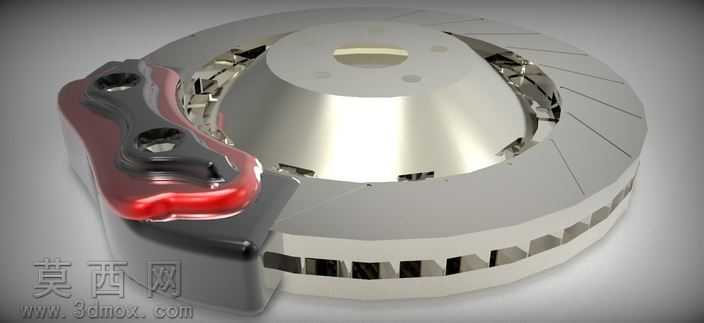

本作品为汽车用通风型盘式制动器三维建模成果，建模过程依托三维参数化设计软件完成，整体遵循实车制动部件的装配逻辑与尺寸比例开展设计，完整还原了盘式制动器的核心功能结构。建模阶段首先完成刹车盘基体的参数化绘制，针对通风盘的结构特点，在盘体内部设计了周向均匀分布的通风散热流道，盘面预留了均匀排布的安装定位孔，用于与车轮轮毂实现同轴固定，盘体边缘的散热筋结构按照实际散热需求做了等距阵列排布，既保证结构强度也兼顾制动过程的空气流通散热效果。制动卡钳部分采用跨骑式结构设计，建模时精准还原了卡钳与刹车盘的配合间隙，卡钳内侧的摩擦片安装位、活塞腔结构都按照实际制动原理做了细节刻画，卡钳外侧的红色外观部分做了独立的实体建模，对应实际产品的防护装饰壳体结构，卡钳的安装支架部分预留了与转向节连接的固定点位，符合实车的装配逻辑。材质渲染阶段，针对不同部件的实际材质属性做了区分设置：刹车盘主体采用灰铸铁材质的渲染参数，还原金属哑光磨砂的质感，表面做了细微的切削纹理处理，还原机加工后的真实表面效果；制动卡钳的主体部分采用铸铝材质的渲染参数，呈现金属哑光银灰色质感，卡钳外侧的装饰壳体采用高饱和度红色烤漆材质，添加了轻微的反光效果还原漆面质感；摩擦片部分采用非金属复合材料的渲染参数，呈现深灰色粗糙哑光质感，与金属部件形成明确的材质区分。整体装配关系严格遵循盘式制动器的实际工作逻辑，刹车盘与卡钳保持同轴配合，摩擦片对称分布于刹车盘两侧，预留了合理的工作间隙，能够直观展示制动时卡钳活塞推动摩擦片夹紧刹车盘，通过摩擦力阻碍车轮转动的工作原理。设计过程中重点考量了结构的合理性，所有部件的壁厚、圆角、安装孔位都参考通用乘用车盘式制动器的设计规范，避免出现结构干涉、强度不足的设计问题，通风流道的走向也按照离心散热的逻辑设计，制动时随车轮转动的气流能够顺着流道带走摩擦产生的热量，有效还原了通风盘式制动器散热性能好、制动稳定性强的结构特点，整体模型装配完整，细节表现到位，能够直观展示盘式制动器的结构组成与工作原理。
