汽车轿门内扶手装配定位工装结构

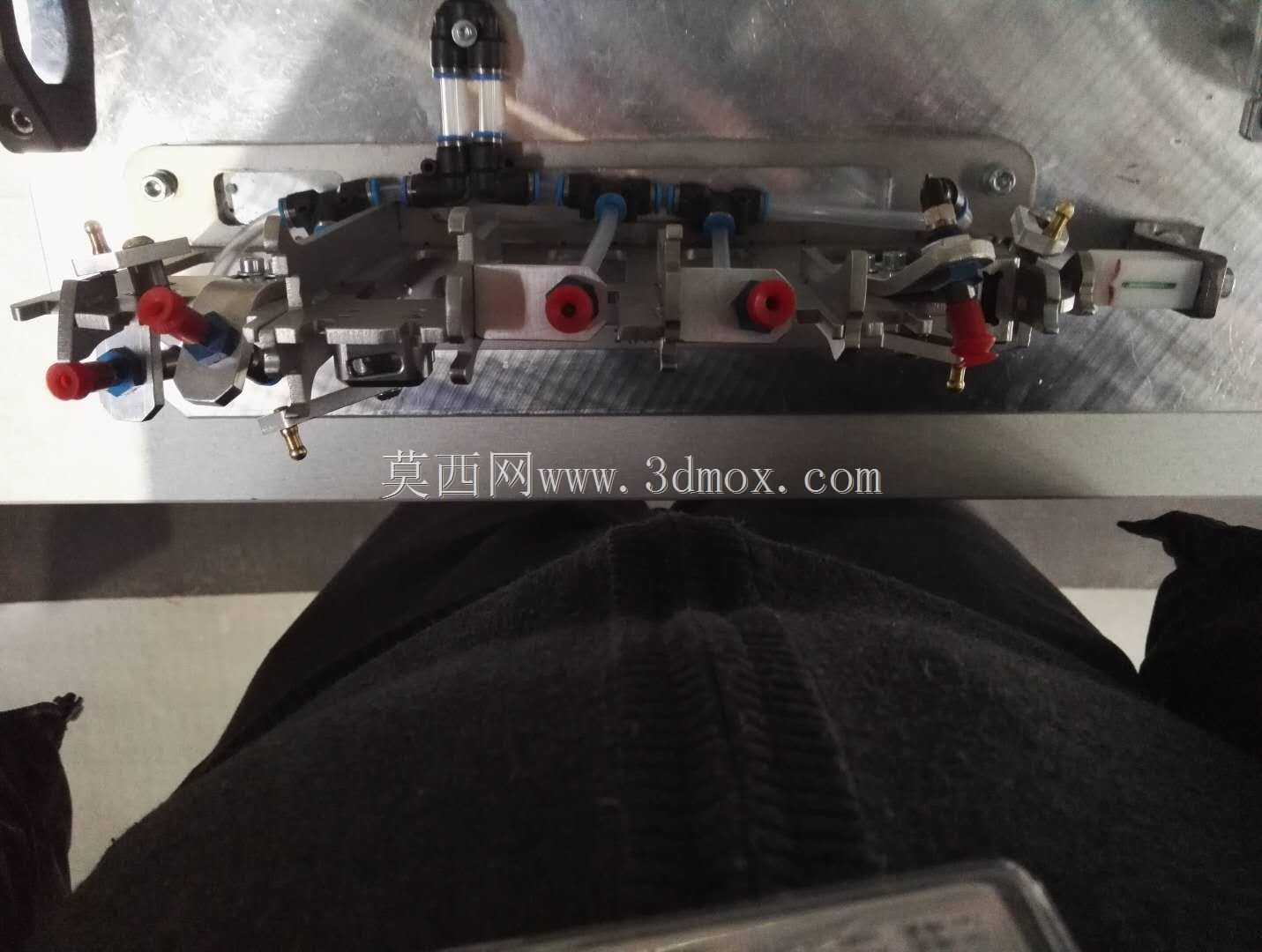

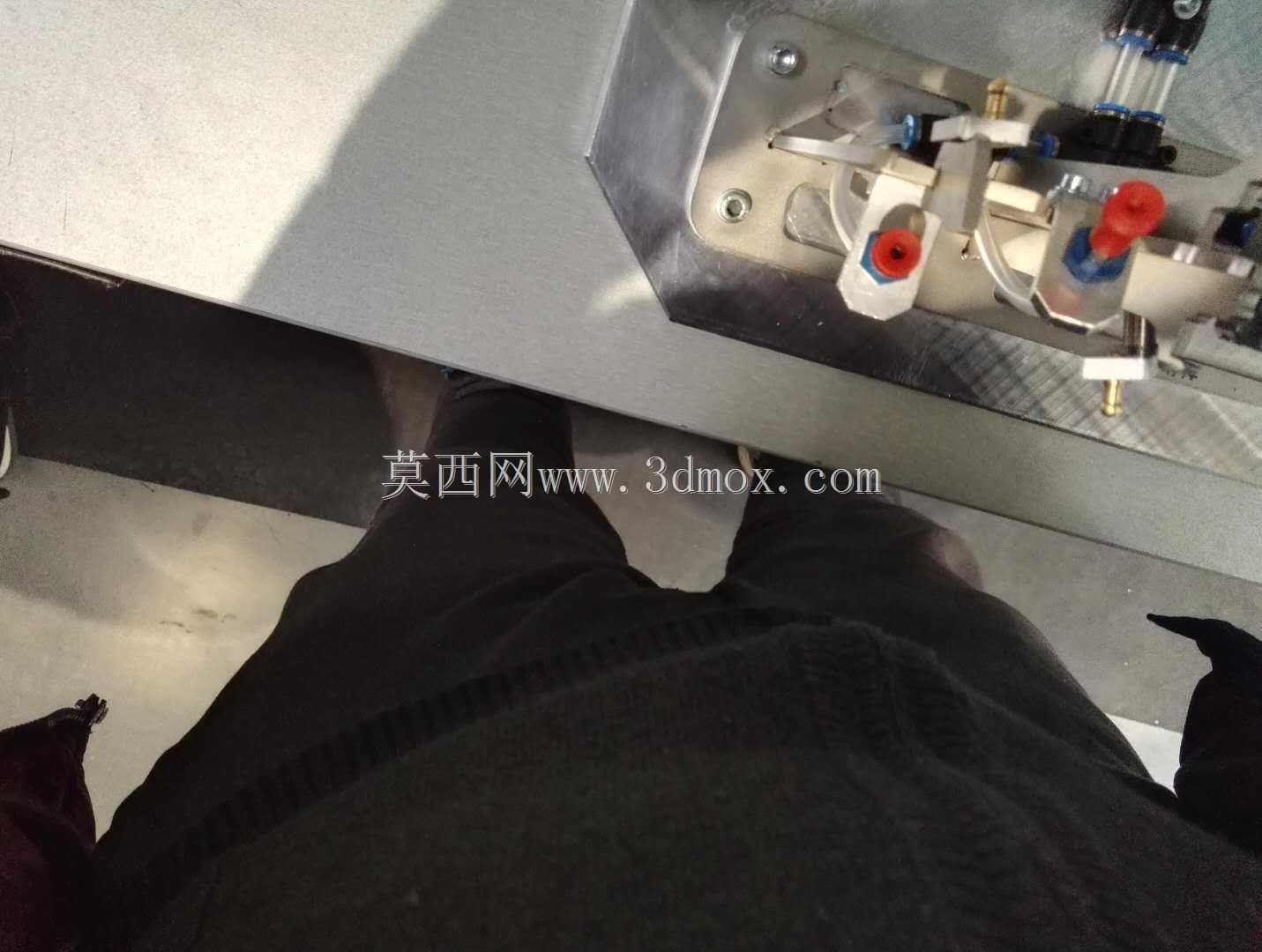

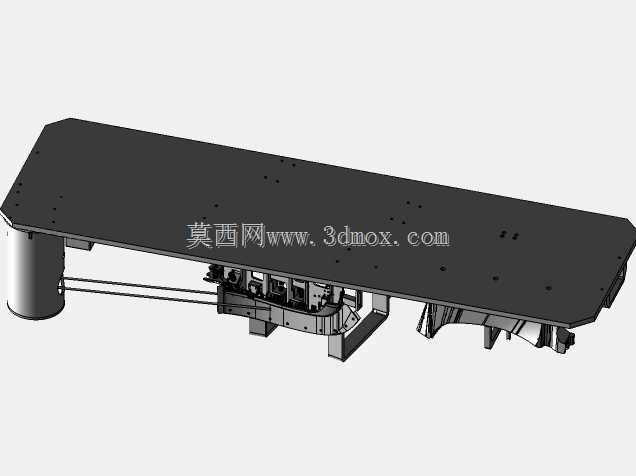

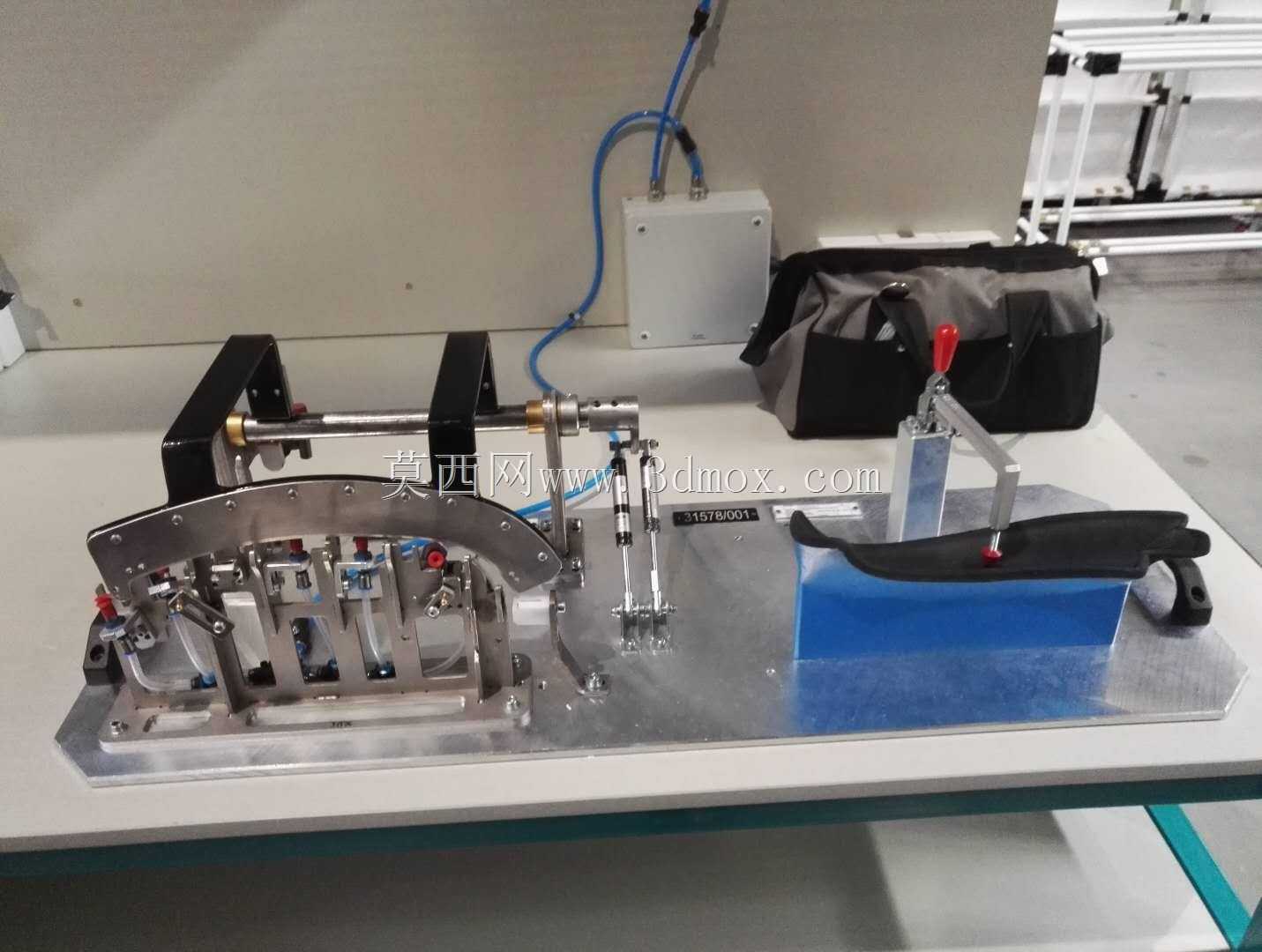

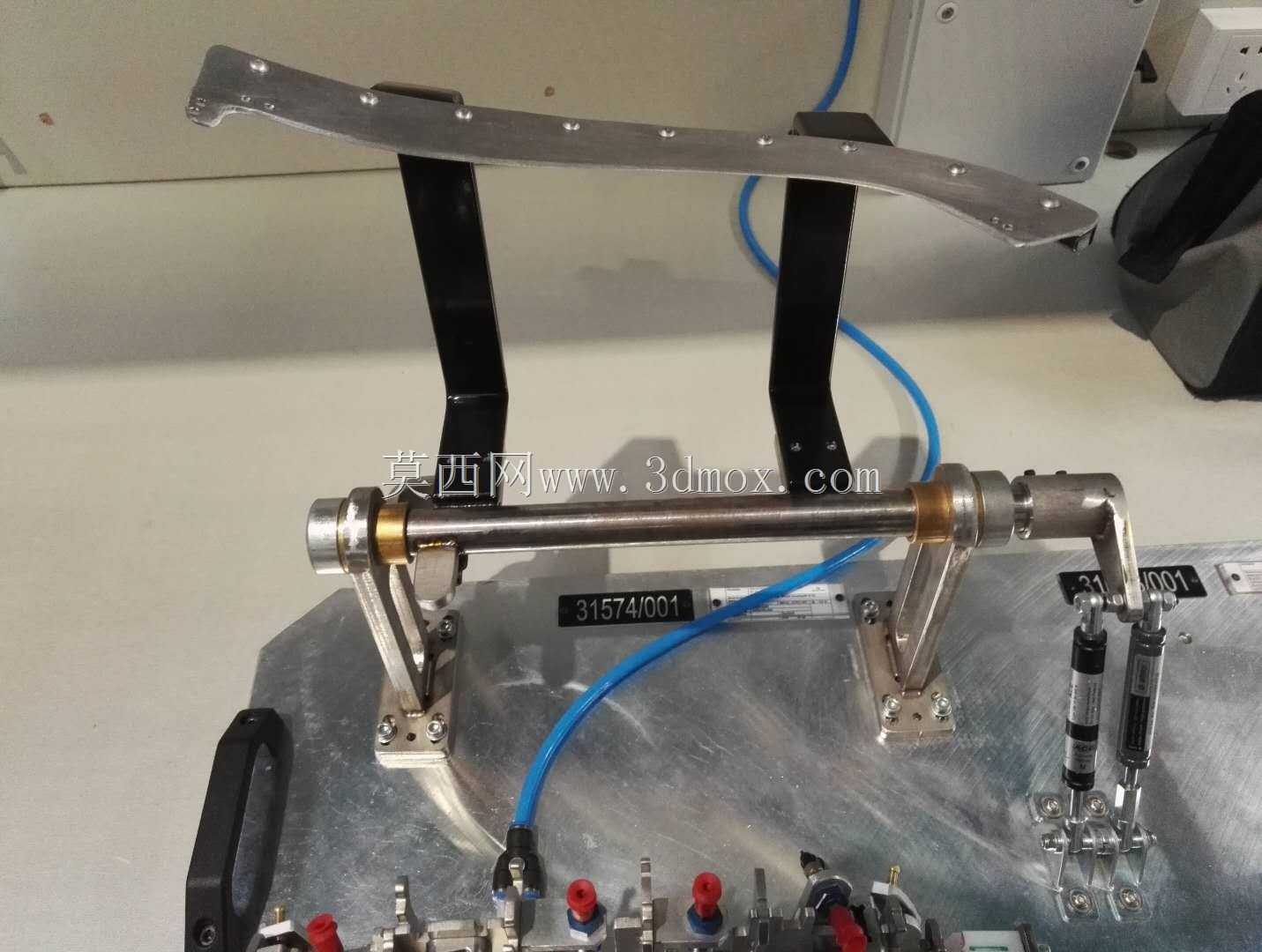

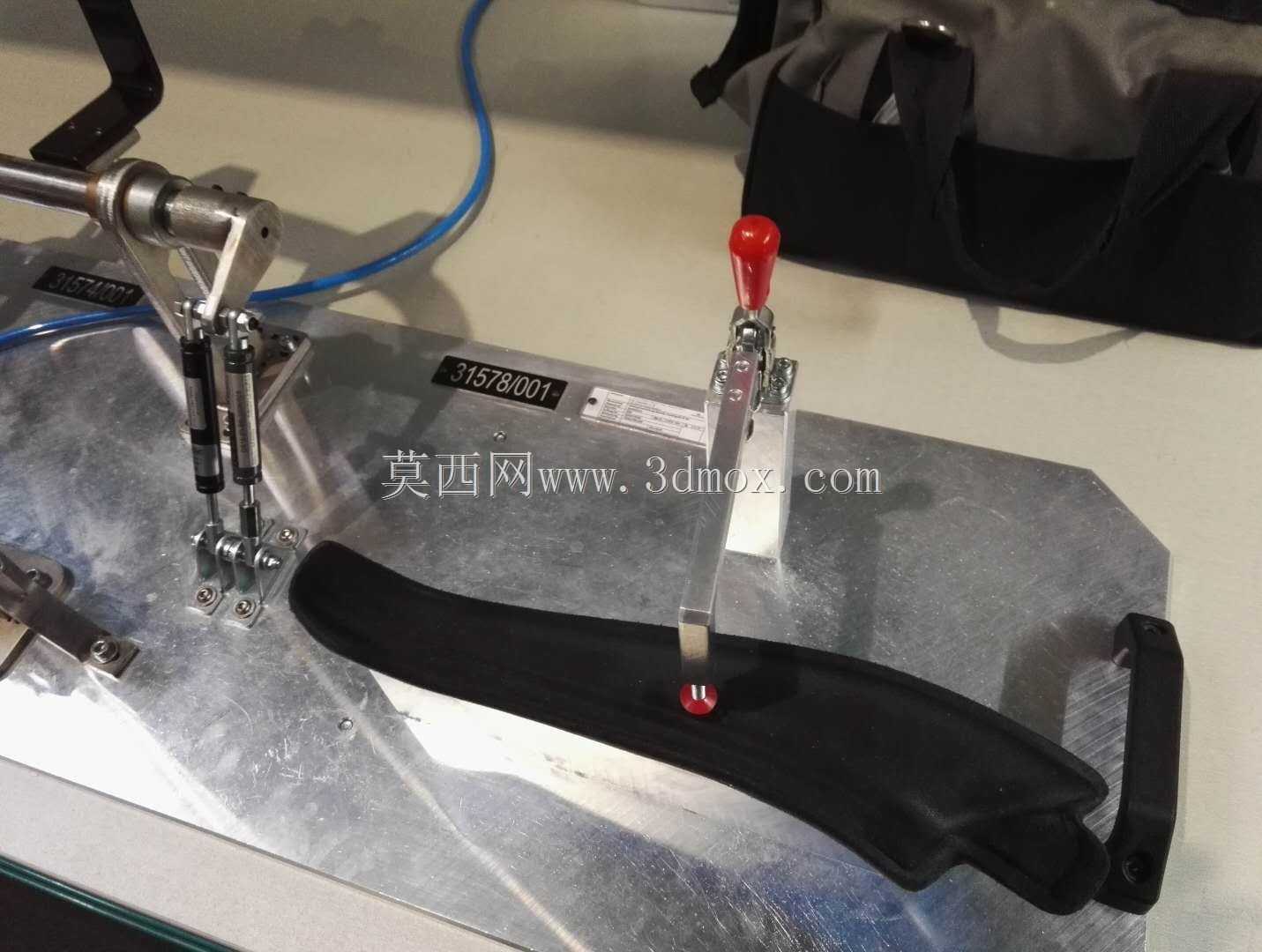

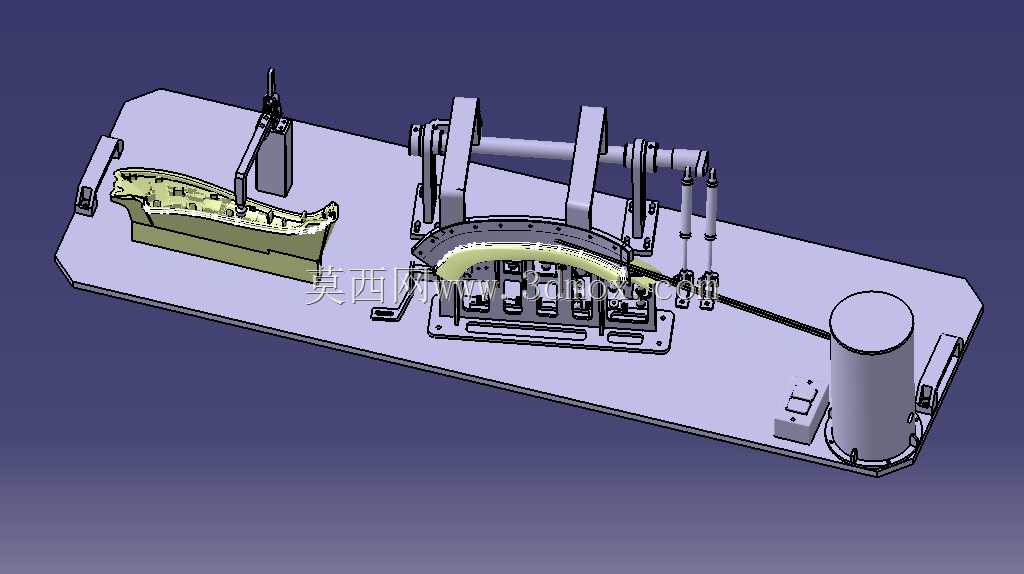

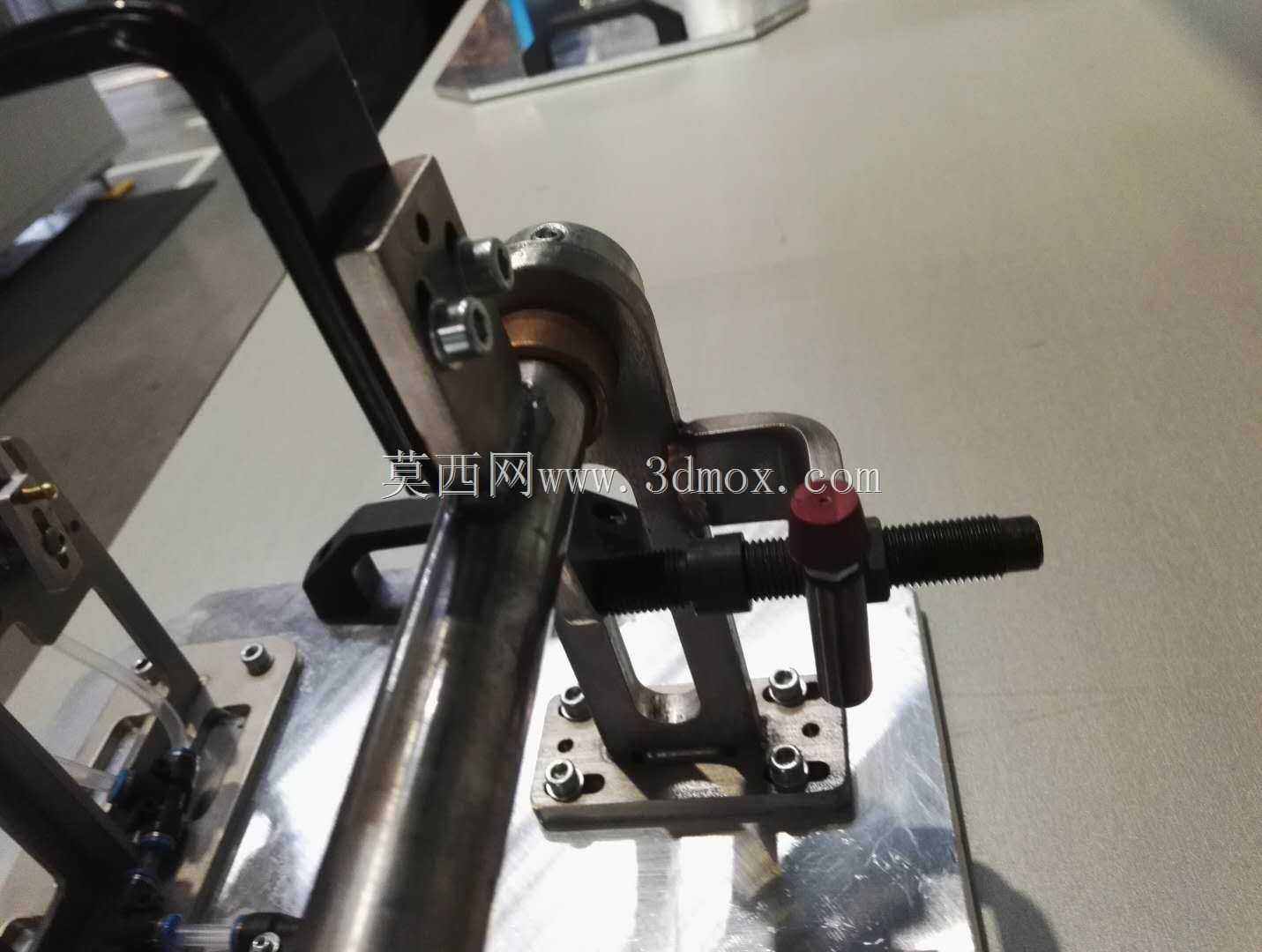

这套工装结构主要应用于汽车内饰零部件生产环节的轿门扶手装配工序，是乘用车车门内饰件组装工位的核心定位夹持设备，主要解决轿门扶手在装配卡扣、粘贴缓冲垫、安装端部装饰件过程中的定位偏移问题，避免人工手持工件带来的装配公差超差、外观面刮损、装配效率低下等生产痛点，适配乘用车总装车间内饰线、汽车零部件供应商的扶手组件预装工位的批量生产需求。整套工装以硬质铝合金作为底板基材，底板表面做硬质阳极氧化处理，兼顾工装整体刚性与长期使用的耐磨性能，底板上根据轿门扶手的三维曲面轮廓设置了多点位支撑结构，所有与扶手外观面接触的支撑端头都镶嵌了软质聚氨酯缓冲垫，避免硬质金属接触刮花扶手的哑光表皮，保证产品外观质量达标。工装的夹持单元采用垂直式快速夹钳结构，夹钳压头位置同样做软胶包裹处理，夹持行程经过精准核算，压合位置恰好落在扶手的非外观加强筋区域，既能够提供足够的夹持力保证工件在装配过程中不会发生位移，又不会因为压力过大导致扶手薄壁结构产生压痕、变形。工装左侧设置的双导杆辅助定位柱，对应扶手端部的安装孔位做插销式定位，能够在工件放置到工装的瞬间完成初定位，不需要操作人员反复调整工件位置，大幅降低上下料的辅助时间。整套工装的外形尺寸根据对应车型轿门扶手的轮廓设计，整体长宽尺寸控制在适配单人操作的工位范围内，安装边界预留了标准的台架固定孔位，可以直接固定在常规的装配工作台面上，不需要额外定制安装支架，也可以根据生产线的自动化升级需求，直接适配自动化装配单元的工装快换接口。设计过程中充分考虑了人机工程学要求，快速夹钳的操作手柄高度设置在操作人员坐姿操作的舒适发力区间，工件取放路径没有多余的结构遮挡，操作人员可以单手完成夹钳开合与工件取放动作，单工位的装配效率相比无工装手持作业提升六成以上，同时能够将扶手组件的装配位置公差控制在±0.2mm范围内，完全满足整车装配的精度要求，有效降低后续车门总装环节的适配调整工作量。
