超薄微型压式测力称重传感器结构设计

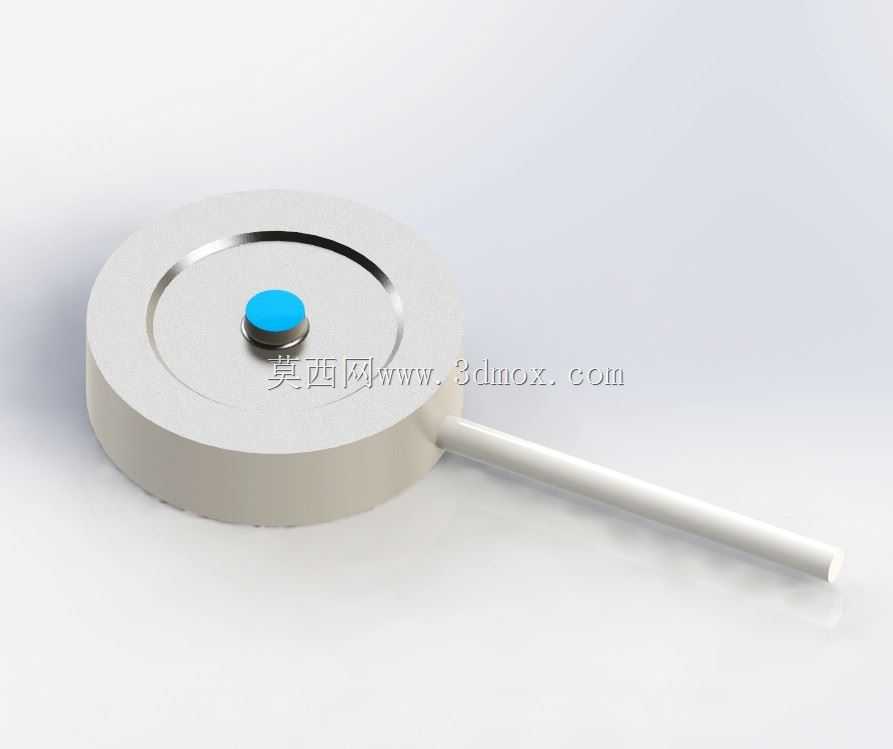

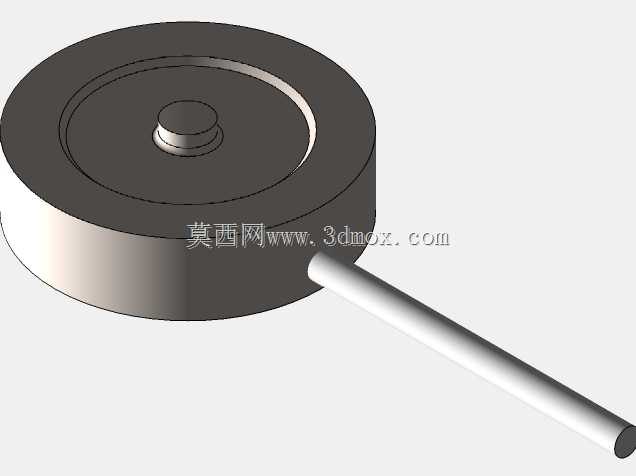

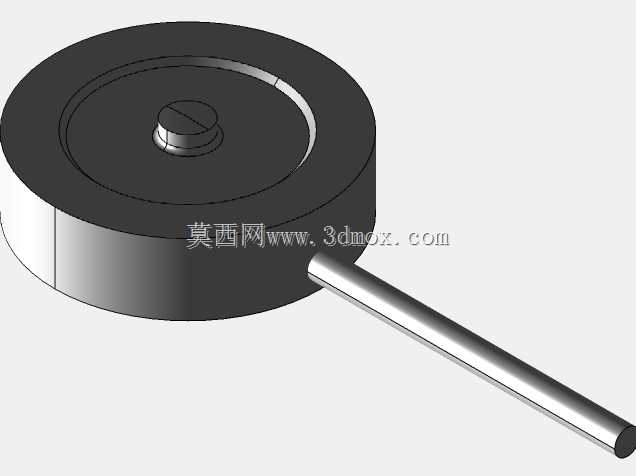

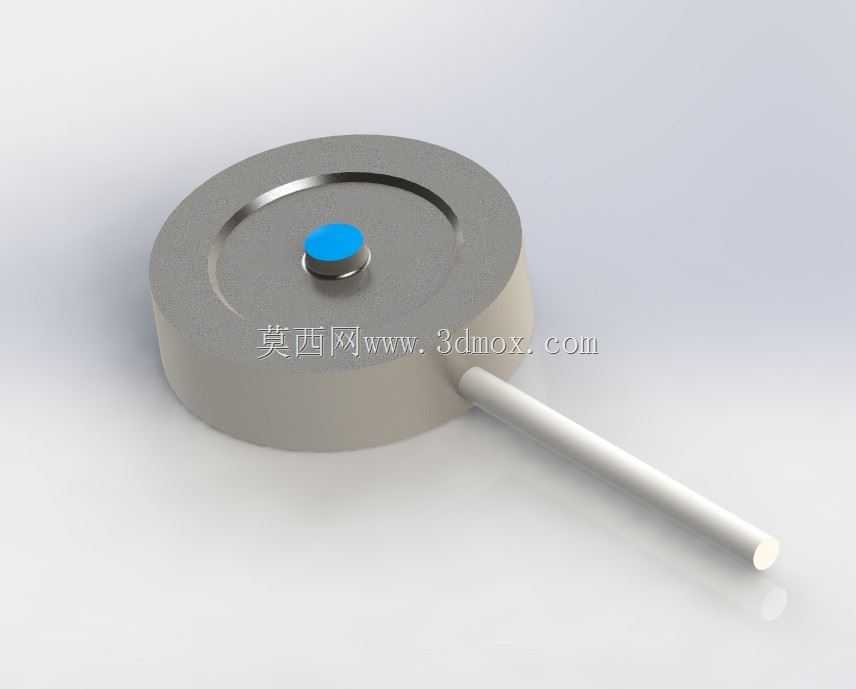

这款超薄压式测力传感器，主要面向狭小安装空间内的精准力值检测场景设计，在3C电子精密装配压装工位、小型智能仓储货道重量核验、医疗微量给药设备推力监测、消费电子按键手感测试、微型伺服压装机力反馈闭环等场景中都能适配，解决了传统柱式、轮辐式传感器厚度尺寸过大，无法嵌入紧凑设备内部的痛点。从实际用途来看，它可以稳定检测50N、100N、200N等小量程范围内的静态与准动态压向力，将受力形变转化为线性电信号输出，为设备控制系统提供可靠的力值数据支撑，避免压装过载、物料缺漏、按键力度不合格等生产或使用问题。在功能特性上，它采用低剖面扁平结构设计，整体厚度控制在极小范围内，受力端采用凸起的按钮式承压头，能够自动适配微小的安装面不平行偏差，避免偏载带来的测量误差；出线端采用侧向直出引线的布局，不会额外占用轴向安装空间，引线根部做了应力释放过渡结构，避免设备运行过程中引线反复弯折导致的线芯断裂问题；承压面做了硬化平整处理，长期受压力冲击也不会出现凹陷形变，保证长期测量的稳定性与线性度。从设计思路层面，这款传感器优先考虑紧凑空间的安装适配性，将弹性应变片布置在圆盘形弹性体的内部环形应力区，当顶部承压头受到垂直向下的压力时，弹性体产生微米级的均匀形变，粘贴在应力集中区的应变片组成全桥测量电路，将形变信号转化为线性的电压输出，同时外壳采用一体化金属加工结构，既可以屏蔽外界电磁信号对微弱测量信号的干扰，也能为内部应变元件提供物理防护，避免粉尘、潮气侵入影响测量精度。在外形尺寸与安装边界上，整体为圆盘式扁平外形，最大外径适配小空间安装需求，整体轴向高度远低于常规同量程传感器，安装时不需要预留较大的竖向空间，既可以通过底部平面直接贴合在设备安装基座上，也可以通过外围预留的安装位做辅助固定，侧向出线的设计让引线可以沿着设备内壁排布，不会和上方的压头执行机构产生运动干涉；承压头的凸起高度经过精准计算，既保证受力时压力能够垂直传递到弹性体核心区，也不会因为凸起过高导致整体安装尺寸超差，能够适配大部分需要嵌入式安装力检测单元的紧凑设备结构，不需要对原有设备的安装空间做大规模改造就能直接替换适配。
