带铰接支座的立式连接支撑构件

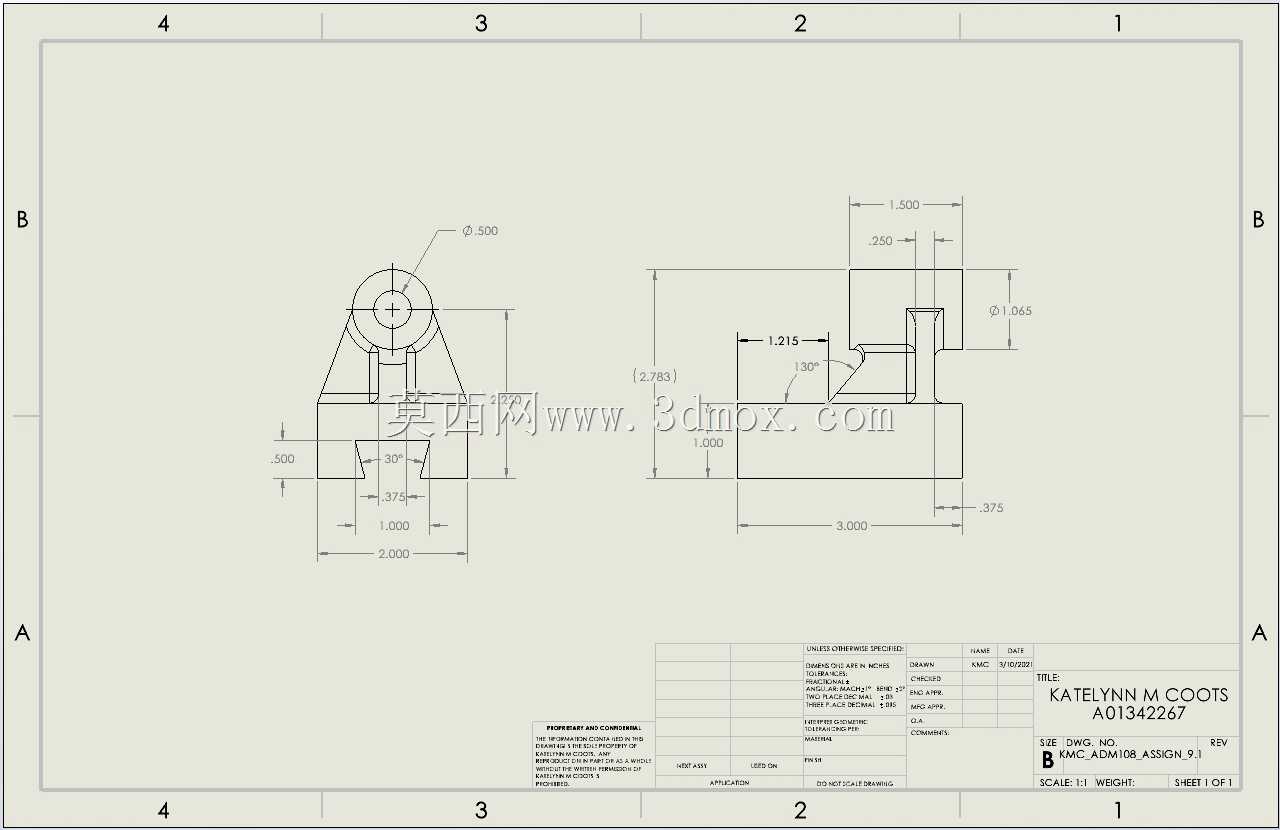

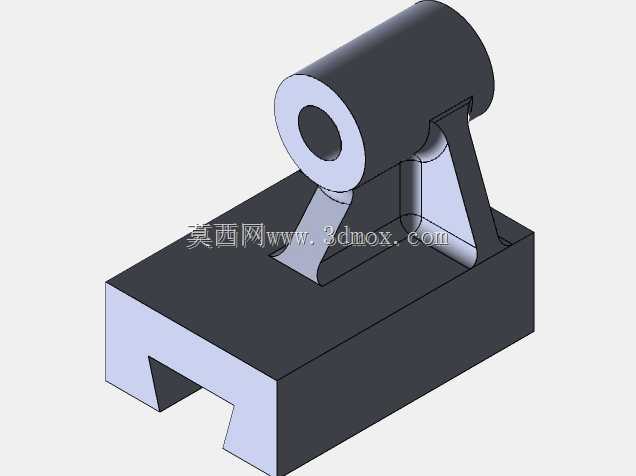

该支撑构件属于通用机械传动与支撑系统中的常用连接零件，主要应用在中小型机械设备的动力传递链路、工装夹具的定位支撑模块、输送线的侧边导向安装位等场景中，可实现上部铰接部件与下部安装基座的刚性连接，同时为上部摆动类零件提供稳定的回转支撑基准，避免设备运行过程中连接部位出现应力集中、形变偏移等问题。从实际用途来看，这类构件多用于需要实现小角度摆动传动的工位，比如自动化设备的摆臂连接座、检测设备的探头铰接支架、小型工装的翻转定位支座，能够承受上部铰接部件传递的径向载荷与小幅轴向冲击，保障摆动动作的同轴度与运行稳定性。在功能特性上，该构件上部设置了带同轴通孔的铰接耳结构，孔位加工精度可满足销轴类零件的过渡配合要求，铰接耳两侧设置了对称的加强筋结构，可分散销轴传递的载荷，避免耳板根部出现断裂风险；下部为带定位安装槽的方形基座，基座上预留了两个对称的安装固定孔位，可通过螺栓将整个构件锁紧在设备安装平台上，基座底部的定位凸台可与安装平台的凹槽配合，实现快速定位，减少安装调试时的校准工作量。设计思路上，该构件采用了等强度设计原则，上部铰接耳的厚度根据额定承载载荷计算得出，既避免了材料冗余带来的重量增加，也保证了足够的结构强度；中部的过渡段采用了斜向收腰的结构，在不降低整体抗弯强度的前提下，减少了零件的整体体积，同时避免了直角连接处的应力集中问题；所有棱边均设置了工艺倒角，既方便加工时的刀具退刀，也能去除加工毛刺，避免安装调试过程中划伤操作人员。从外形尺寸与安装边界来看，该构件整体总高控制在2.5英寸范围内，下部基座的长宽尺寸均为1英寸，安装孔的中心距为0.75英寸，上部铰接孔的中心距离基座底面的高度为2.05英寸，铰接孔的直径为0.5英寸，整体安装占用空间较小，可适配安装空间紧凑的设备工位；基座底部的定位凸台宽度为0.375英寸，深度为0.1英寸，可适配对应尺寸的平台定位槽，安装后横向偏移量可控制在0.002英寸以内，能够满足高精度传动工位的定位要求。构件的所有配合尺寸均标注了严格的公差范围，铰接孔的圆柱度公差、安装面的平面度公差都符合通用机械零部件的加工精度要求，可直接适配标准规格的销轴、紧固件，不需要额外进行二次加工即可完成装配。
