六角头两端带槽细长传动轴结构设计

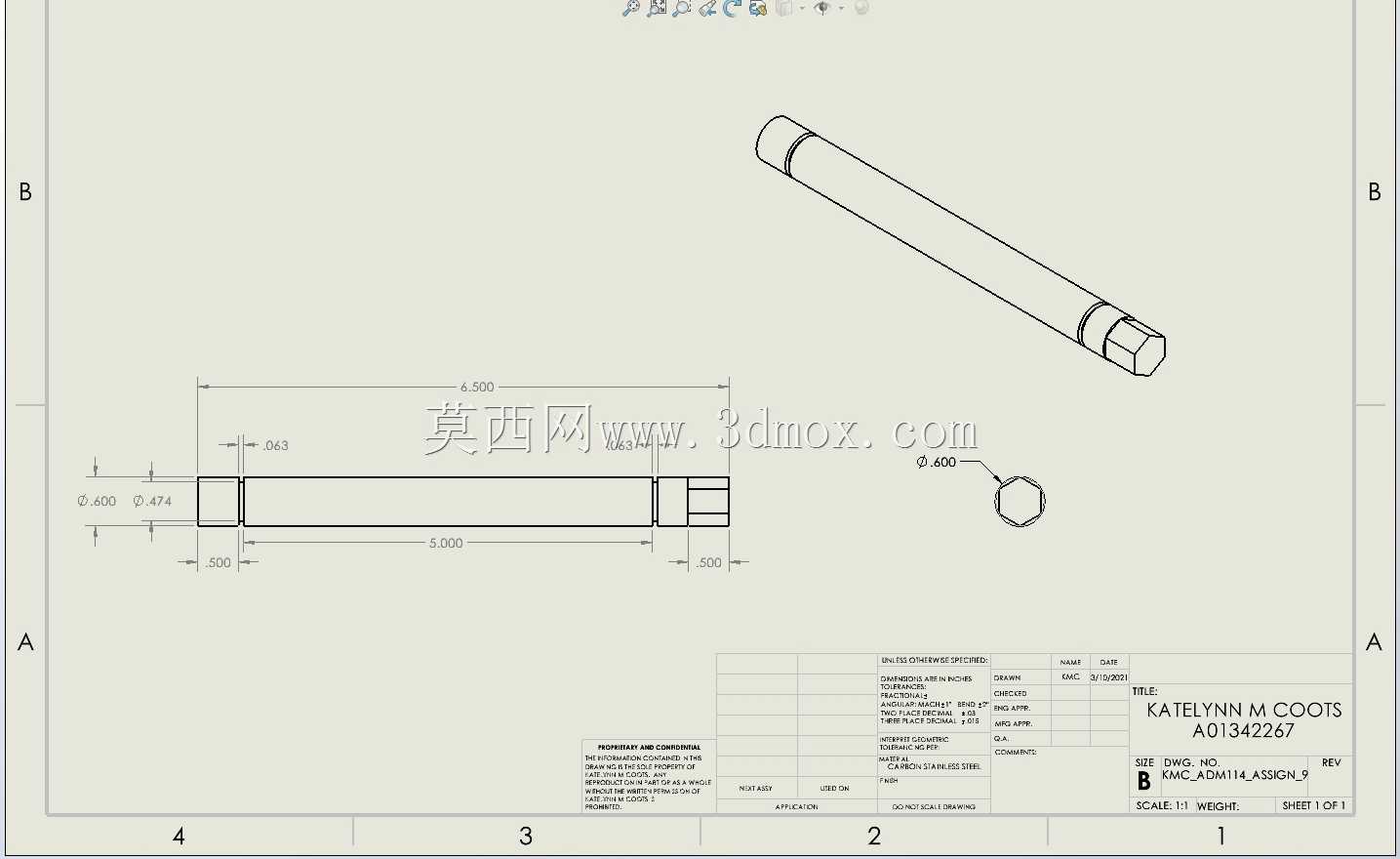

这款细长轴类零件是机械传动系统中常见的动力传递构件，主要应用于小型传动机构、精密仪器调节结构、轻工设备进给单元等场景中，承担扭矩传递、部件定位、运动导向的核心作用。在实际设备运行过程中，该轴件可将输入端的旋转扭矩平稳传递至末端执行部件，同时依靠两端的槽位结构实现与配套连接件的快速卡合装配，端部的六角结构则可配合扳手等工具完成轴件的安装锁紧、位置微调操作，避免装配过程中轴体跟转无法固定的问题。从设计思路来看，该轴采用等直径细长杆作为主体结构，最大化降低轴件自身重量的同时，保证了足够的抗扭抗弯刚度，能够适配安装空间狭长的设备腔体；两端的槽位采用对称铣削加工成型，槽宽与配套卡簧、传动拨叉的尺寸精准匹配，既可以通过卡簧实现轴件的轴向限位，防止设备运行过程中轴体发生窜动，也可以通过拨叉与槽位的配合接收外部调节动力，完成轴向位置的调整动作。端部六角结构的对边尺寸经过精准核算，既能够满足常规手动工具的夹持要求，又不会因为六角尺寸过大造成端部重量冗余，影响轴体高速旋转时的动平衡性能。从外形尺寸与安装边界来看，该轴主体杆身直径统一，整体长度与杆身直径的长径比适配细长轴的加工工艺要求，两端槽位距离轴端的距离预留了足够的卡簧安装空间与装配操作余量，六角头的轴向长度控制在合理范围内，不会额外占用设备端部的安装空间；杆身的外圆表面设计为光滑圆柱面，可与配套的滑动轴承、轴套类零件配合实现顺畅的旋转运动，表面粗糙度要求适配滑动摩擦的使用场景，能够有效降低长期运行过程中的磨损量，提升轴件的使用寿命。在实际装配过程中，该轴可从设备腔体的一端直接穿入安装位，依次穿过支撑轴套、传动轮等配套零件后，在两端槽位卡入限位卡簧即可完成轴向固定，端部六角头可在装配时作为受力点完成锁紧操作，也可在设备维护时作为施力部位快速拆卸轴件，无需复杂的专用工装即可完成拆装维护，大幅降低了设备的后期运维成本。
