3英寸DN80规格泵壳配套配对法兰结构

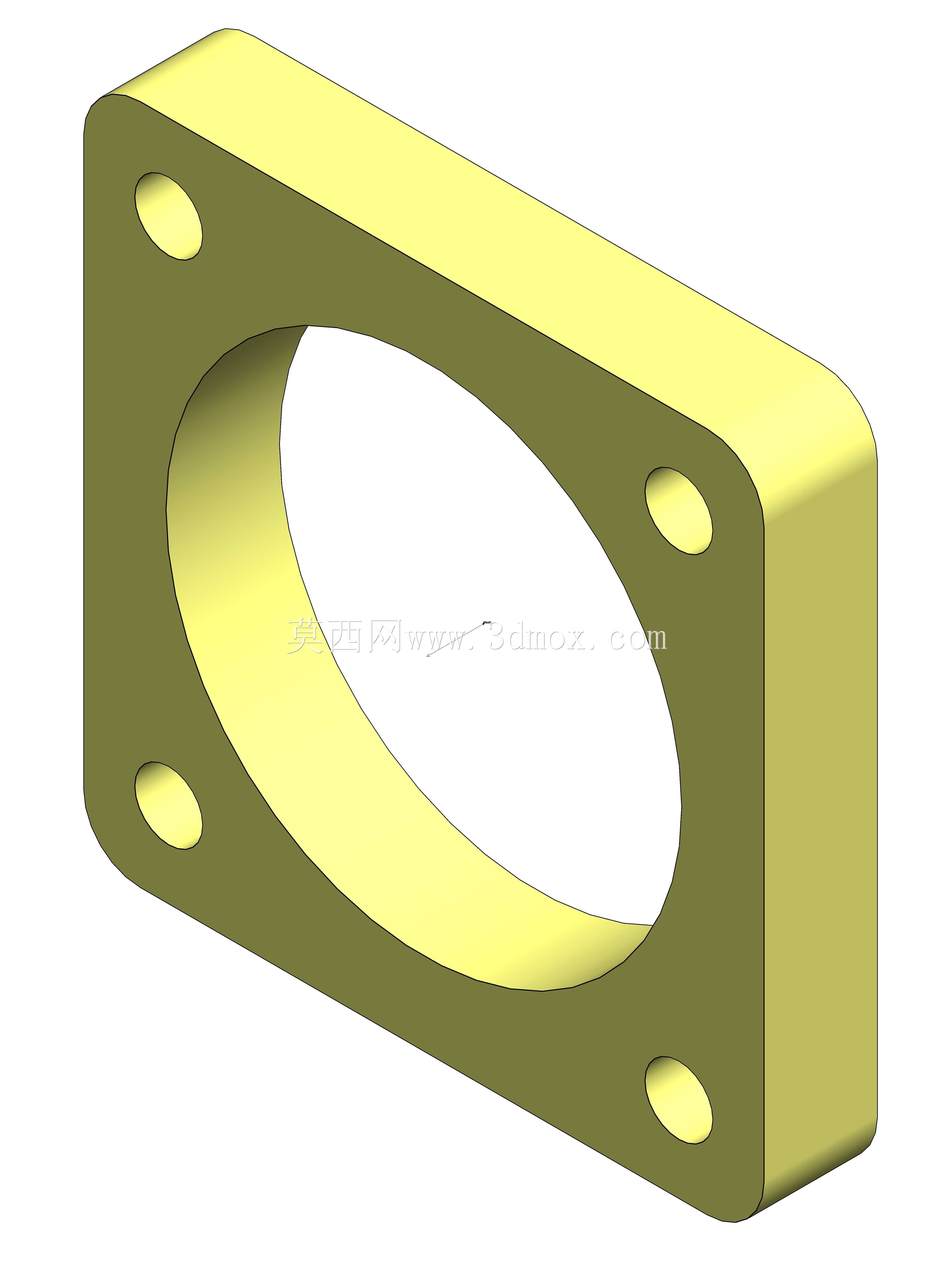

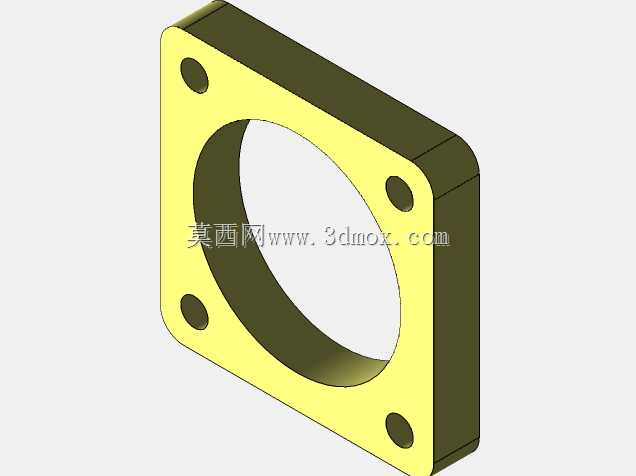

这款配对法兰主要应用于流体输送管路系统与泵类设备的衔接场景，是泵壳进出口端与外接管路实现刚性密封连接的核心配套部件，常见于给排水、暖通循环、化工介质输送、工业水处理等领域的管路布设环节，能够在泵体与管路之间形成稳定的过渡连接界面，避免介质输送过程中出现泄漏、压降异常等问题，保障流体输送链路的密封性与结构稳定性。从实际用途来看，该法兰专门适配对应规格的泵壳接口，一方面可以补偿泵体与管路安装时的微小位错，另一方面能够通过均匀的螺栓压紧力，让密封垫片在法兰接触面形成完整的密封环带，承受管路内的介质压力，同时分散泵体运行时产生的振动，减少振动直接传递到管路系统引发的管路松动、焊缝开裂等隐患。在功能特性上，这款法兰采用方形带圆角的本体结构，四个角位设置了贯通的安装孔，中心为大尺寸通流孔，通流孔边缘做了平滑过渡处理，能够减少介质流经时的紊流与阻力损失，降低泵组运行的流道噪音；法兰的两个密封端面都做了平整度处理，能够保证与泵壳端面、外接法兰端面的贴合度，避免因端面不平整导致的密封失效；整体结构厚度均匀，既能够满足螺栓压紧时的结构强度要求，不会因压紧力过大出现形变，又能控制整体重量，降低安装时的操作难度。在设计思路上，这款法兰围绕适配3英寸通径、DN80规格的接口做匹配设计，首先确定中心通流孔的尺寸与对应泵壳的通径完全一致，避免通径突变带来的流阻问题；四个安装孔的孔位严格匹配泵壳接口的螺栓孔分布，孔位做了适度的公差放宽，能够兼容安装时的微小位置偏差，降低现场安装的对位难度；法兰本体的外轮廓尺寸在满足螺栓安装操作空间的前提下做了优化，不会占用过多的管路周边空间，适合在紧凑的泵组安装空间内使用；边角位置做了圆角过渡处理，避免安装过程中尖锐边角划伤操作人员，也能减少应力集中，提升法兰整体的结构抗疲劳性能。从安装边界来看，这款法兰的方形外轮廓适配对应泵壳的接口外形，安装时四个螺栓穿过角位的安装孔后，通过均匀拧紧螺母即可实现固定，安装时需要保证法兰端面与泵壳端面平行，螺栓拧紧力矩按照对角线顺序逐步加载，避免单侧受力过大导致法兰翘曲；法兰的厚度尺寸适配常规的密封垫片压缩量要求，不需要额外增加调整垫片即可满足密封间隙要求，中心通流孔与管路通径完全对齐，不会出现通径错位遮挡流道的问题，能够保障流体输送的顺畅性。
