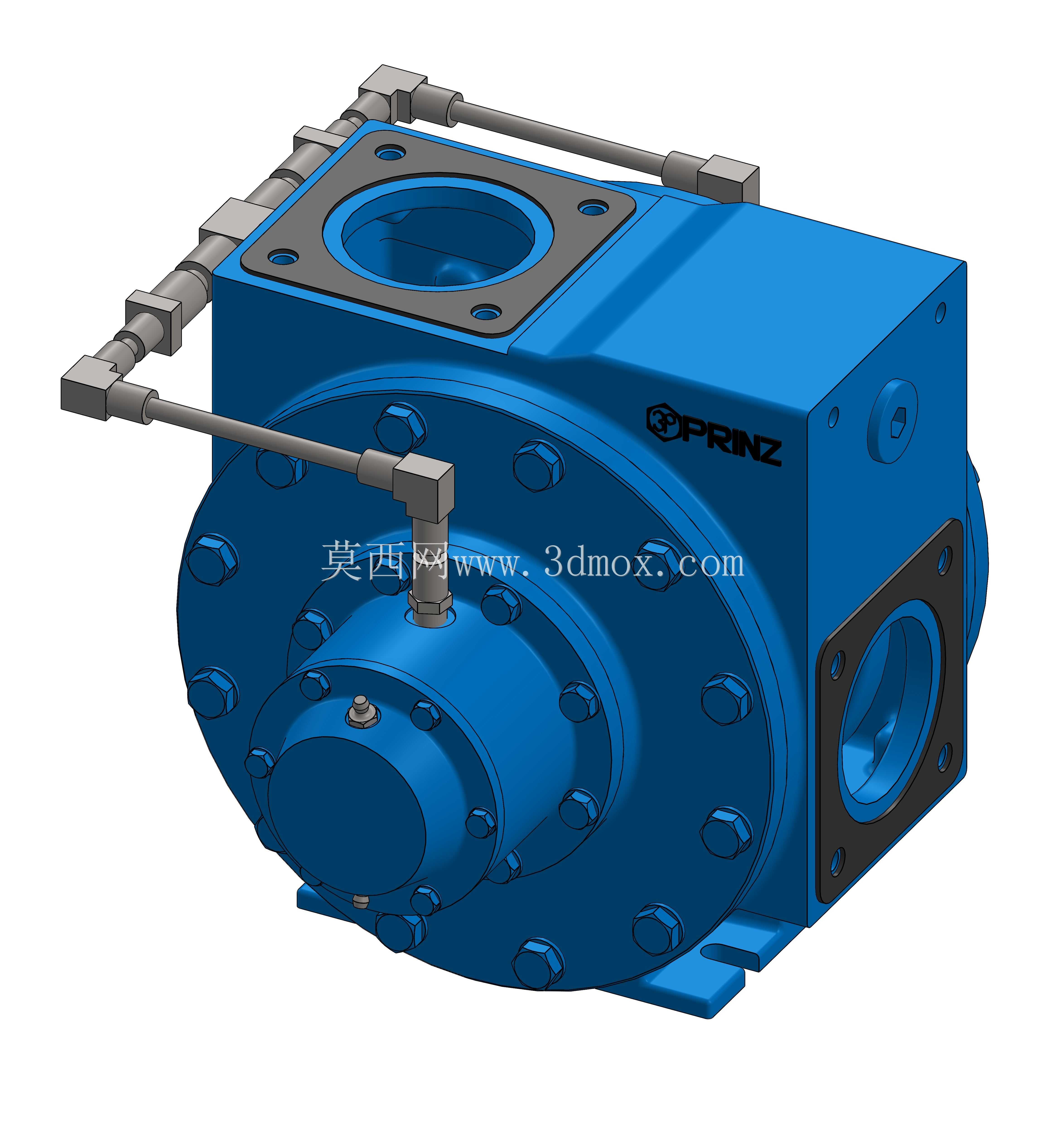

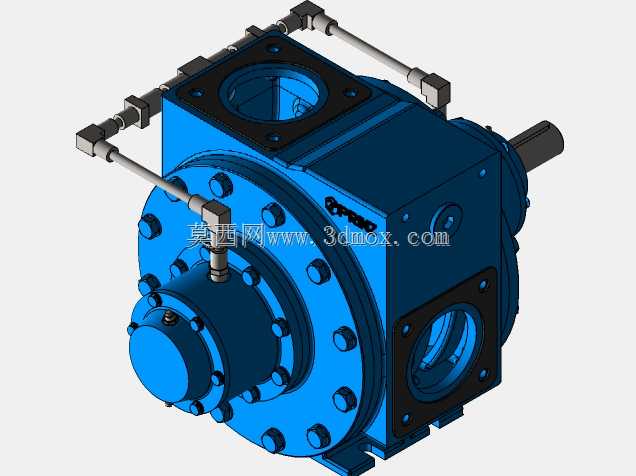

3P Prinz CN60型DN80三英寸旋叶泵结构

这款旋叶泵属于容积式流体输送设备，在工业流体输送场景中有着广泛的适配性，可覆盖从低粘度轻质油料、化工溶剂到中高粘度树脂、糖浆、原油类介质的输送需求，常见于石油储运、精细化工、食品加工、市政污废处理等领域的管线输送、装卸料、增压供料工位，尤其适配需要稳定自吸启动、不允许灌泵操作的作业场景，比如地下储槽介质抽取、槽罐车密闭装卸等工况。该泵具备自吸能力，启动阶段无需提前灌注引液，即可快速形成负压完成吸液，高吸力特性可支持较长的垂直吸程，适配安装位置高于储液液面的布置场景，同时自带磨损补偿功能，在长期运行出现部件间隙磨损后，可通过结构自适应补偿维持容积效率，避免常规容积泵磨损后流量快速衰减、内泄漏增大的问题，延长设备维护周期。其核心工作逻辑依托偏心布置的叶轮结构，叶轮偏心旋转于泵腔内部，叶片随叶轮转动过程中沿径向滑移，在相邻叶片、叶轮、泵体内壁之间形成周期性变化的密闭容腔，通过容腔容积的交替变化完成介质的吸入与推送，实现连续稳定的流体输送，输送过程中对介质的剪切作用较弱，可适配对剪切敏感的介质输送需求。从设计思路来看，整体采用方体基座加圆形泵腔的组合结构，顶部设置大口径法兰接口作为进液端，侧部设置对应口径法兰接口作为出液端，进出口的法兰规格匹配DN80通径的标准管线连接尺寸，底部带一体化安装支座，预留的安装螺栓孔位可直接固定于设备机架或混凝土基础上，安装时需预留足够的侧向操作空间用于管路连接、密封件更换及日常巡检。泵体外部布置的外接管路为密封冲洗或冷却回路，可针对输送高温介质、含微小颗粒介质的工况，引入清洁冲洗液对密封端面进行冲刷防护，避免颗粒进入密封摩擦副造成异常磨损，同时带走密封区域运行产生的热量，提升密封组件的运行寿命。泵体端盖采用周向均布螺栓紧固的结构，可在不拆卸进出口管路的情况下完成端盖拆解，对内部叶片、偏心衬套等易损件进行快速更换，降低现场维护的操作难度与停机时长。
